| Номер в госреестре | 93490-24 |
| Наименование СИ | Микрометры ОТК |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК"), г. Челябинск |
| Год регистрации | 2024 |
| Срок свидетельства | 16.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры ОТК (далее - микрометры) предназначены для измерений наружных линейных размеров деталей.
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры изготавливаются следующих моделей:
МК - гладкие для измерений наружных размеров изделий, с отчетом по шкалам стебля и барабана;
МКЦ - гладкий для измерений наружных размеров изделий с цифровым отсчетным устройством.
Микрометры состоят из скобы, подвижной и неподвижной измерительных пяток, микрометрического винта (варианты исполнений барабана микрометрического винта представлены на рисунке 7) со стеблем и барабаном или с жидкокристаллическим экраном, стопора, трещотки или фрикциона. Для того, чтобы скобы микрометров не нагревались от рук, в процессе измерений, на них установлены теплоизолирующие накладки.
Микрометры модели МКЦ имеют цифровое отсчетное устройство, которое представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций. Варианты исполнений цифровых отсчетных устройств представлены на рисунке 6.
Микрометры выпускают в исполнениях 1 и 2, которые отличаются погрешностью измерений. Микрометры гладкие с отсчетом по шкалам стебля и барабана с ценой деления 0,001 мм модели МК исполнений не имеют.
Питание микрометров модели МКЦ осуществляется от встроенного элемента питания.
Для установки в исходное положение микрометры с нижним пределом диапазона измерений 25 мм и более имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер, длиной до 275 мм включительно - плоские, а свыше 275 мм - сферические.
Микрометры модели МК могут выпускаться с увеличенной облегченной скобой, а также иметь конструкцию, позволяющую менять пятки.
Пример обозначения модификаций:
С отчетом по шкалам стебля и барабана 0,001 мм с диапазоном измерений от 0 до 25 мм:
С отчетом по шкалам стебля и барабана 0,001 мм с диапазоном измерений от 75 до 100 мм:
МК75-100
С отчетом по шкалам стебля и барабана 0,01 мм с диапазоном измерений от 0 до 25 мм исполнения 1:
МК25-1
С отчетом по шкалам стебля и барабана 0,01 мм с диапазоном измерений от 500 до 600 мм исполнения 1:
МК500-600-1
С отчетом по шкалам стебля и барабана 0,01 мм с диапазоном измерений от 25 до 50 мм исполнения 1:
МК25-50-1
С цифровым отсчетным устройством с диапазоном измерений от 0 до 25 мм исполнения 2:
МКЦ25-2
С цифровым отсчетным устройством с диапазоном измерений от 50 до 75 мм исполнения 2:
МКЦ50-75-2
С цифровым отсчетным устройством с диапазоном измерений от 200 до 300 мм исполнения 1:
МКЦ200-300-1
Общий вид микрометров представлен на рисунках 1 - 5.
~ о. - . о ® о . о о....._ . О . .
Товарный знак наносится на паспорт микрометров типографским методом, на скобы или микрометрический винт и футляр микрометров краской, методом гравировки. Цвет товарного знака может отличаться.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование микрометров не предусмотрено.
Заводской номер в виде цифрового или буквенно-цифрового обозначения наносится на барабан либо на корпус микрометра краской или лазерной гравировкой. Место нанесения заводского номера представлено на рисунке 8.

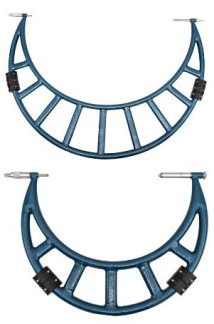

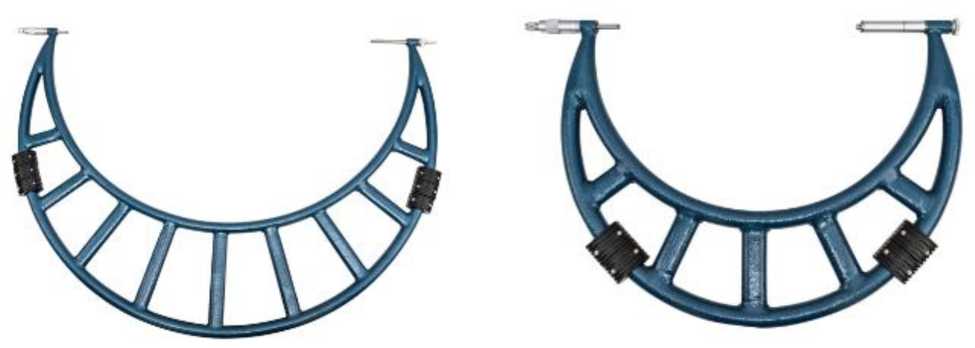

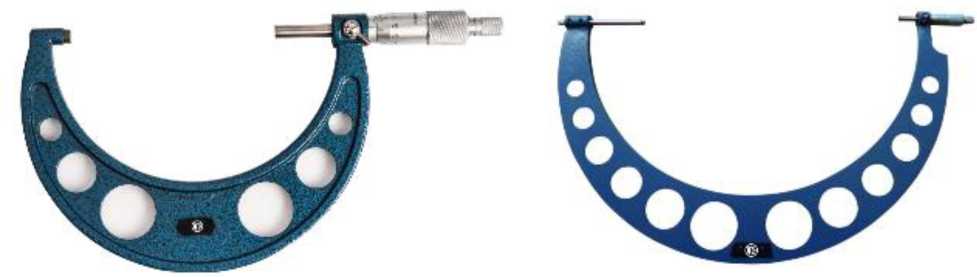

Рисунок 2 - Общий вид микрометров моделей МК с увеличенной облегченной скобой

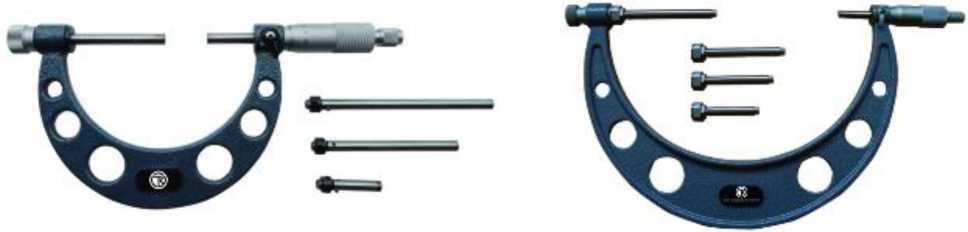

Рисунок 3 - Общий вид микрометров моделей МК со сменными пятками

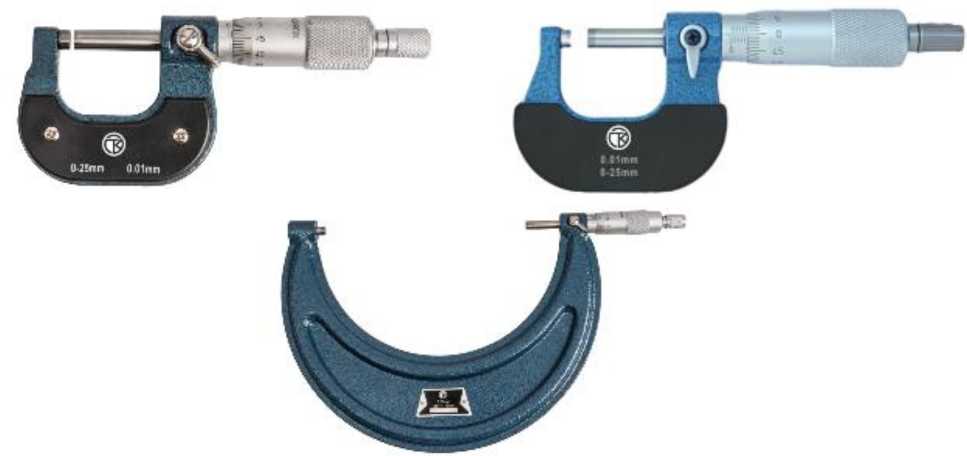

Рисунок 4 - Общий вид микрометров моделей МК

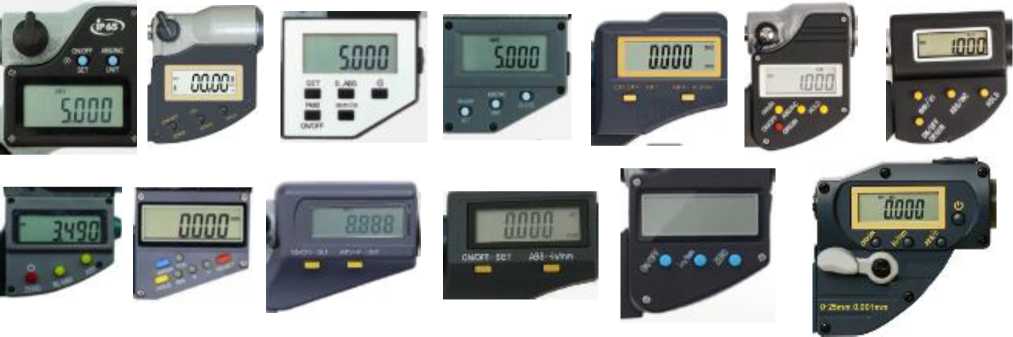

Рисунок 6 - Варианты исполнений цифровых отсчетных устройств
Рисунок 7 - Варианты исполнений барабана микрометрического винта микрометров

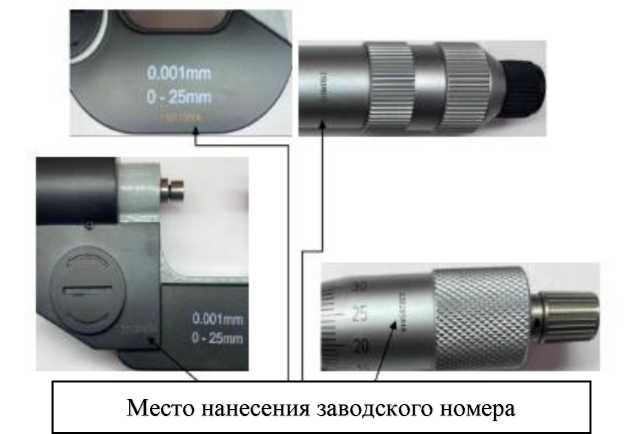

Рисунок 8 - Место нанесения заводского номера на микрометры
Программное обеспечение отсутствует.
Таблица 1 - Диапазон измерений, цена деления (шаг дискретности), пределы допускаемой абсолютной погрешности в любой точке диапазона измерений при нормируемом
измерительном усилии и температуре, не превышающей значений, указанных в таблице 2
| Модель | Диапазон измерений, мм | Цена деления (шаг дискретности) мм | Пределы допускаемой абсолютной погрешности микрометра для исполнений, мкм, (±) | |
| Исполнение 1 | Исполнение 2 | |||
| 1 | 2 | 3 | 4 | 5 |
| МК | от 0 до 25 | 0,01 | 2,0 | 4,0 |
| от 25 до 50 | 0,01 | 2,5 | 4,0 | |
| от 50 до 75 | 0,01 | 2,5 | 5,0 | |
| от 75 до 100 | 0,01 | 2,5 | 5,0 | |
| от 100 до 125 | 0,01 | 3,0 | 6,0 | |
| от 125 до 150 | 0,01 | 3,0 | 6,0 | |
| от 150 до 175 | 0,01 | 3,0 | 7,0 | |
| от 175 до 200 | 0,01 | 3,0 | 7,0 | |
| от 200 до 225 | 0,01 | 4,0 | 8,0 | |
| от 225 до 250 | 0,01 | 4,0 | 8,0 | |
| от 250 до 275 | 0,01 | 4,0 | 9,0 | |
| от 275 до 300 | 0,01 | 4,0 | 9,0 | |
| от 300 до 400 | 0,01 | 5,0 | 11,0 | |
| от 300 до 450 | 0,01 | 5,0 | 11,0 | |
| от 400 до 500 | 0,01 | 5,0 | 13,0 | |
| от 450 до 600 | 0,01 | 6,0 | 15,0 | |
| от 500 до 600 | 0,01 | 6,0 | 15,0 | |
| от 600 до 700 | 0,01 | 10,0 | 16,0 | |
| от 600 до 750 | 0,01 | 10,0 | 16,0 | |
| от 700 до 800 | 0,01 | 10,0 | 18,0 | |
| от 750 до 900 | 0,01 | 12,0 | 20,0 | |
| от 800 до 900 | 0,01 | 12,0 | 20,0 | |
| от 900 до 1000 | 0,01 | 14,0 | 22,0 | |
| от 900 до 1050 | 0,01 | 14,0 | 22,0 | |
| от 1000 до 1200 | 0,01 | 14,0 | 22,0 | |
| от 1200 до 1400 | 0,01 | 16,0 | 24,0 | |
| от 1400 до 1600 | 0,01 | 20,0 | 28,0 | |
| от 1600 до 1800 | 0,01 | 24,0 | 32,0 | |
| от 1800 до 2000 | 0,01 | 26,0 | 34,0 | |
| от 0 до 25 | 0,001 | 2,0 | ||
| от 25 до 50 | 0,001 | 3,0 | ||
| от 50 до 75 | 0,001 | 3,0 | ||
| от 75 до 100 | 0,001 | 4,0 | ||
| МКЦ | от 0 до 25 | 0,001 | 2,0 | 4,0 |
| от 25 до 50 | 0,001 | 2,0 | 4,0 | |
| от 50 до 75 | 0,001 | 3,0 | 5,0 | |
| от 75 до 100 | 0,001 | 3,0 | 5,0 | |
Продолжение таблицы 1
| 1 | 2 | 3 | 4 | 5 |
| МКЦ | от 100 до 125 | 0,001 | 3,0 | 5,0 |
| от 125 до 150 | 0,001 | 3,0 | 5,0 | |
| от 150 до 175 | 0,001 | 4,0 | 6,0 | |
| от 175 до 200 | 0,001 | 4,0 | 6,0 | |
| от 200 до 225 | 0,001 | 4,0 | 6,0 | |
| от 225 до 250 | 0,001 | 4,0 | 6,0 | |
| от 250 до 275 | 0,001 | 5,0 | 7,0 | |
| от 275 до 300 | 0,001 | 5,0 | 7,0 | |
| от 100 до 200 | 0,001 | 4,0 | 6,0 | |
| от 200 до 300 | 0,001 | 6,0 | 8,0 | |
| от 300 до 400 | 0,001 | 9,0 | 11,0 | |
| от 400 до 500 | 0,001 | 11,0 | 13,0 | |
| от 500 до 600 | 0,001 | 13,0 | 15,0 | |
| от 600 до 700 | 0,001 | 14,0 | 16,0 | |
| от 700 до 800 | 0,001 | 16,0 | 18,0 | |
| от 800 до 900 | 0,001 | 18,0 | 20,0 | |
| от 900 до 1000 | 0,001 | 20,0 | 22,0 |
Таблица 2 - Допускаемое отклонение температуры от плюс 20 °С
| Диапазоны измерений, мм | Допускаемое отклонение температуры от плюс 20 °С, °С |
| от 0 до 150 включ. | ±4 |
| св. 150 до 500 включ. | ±3 |
| св. 500 до 2000 | ±2 |
Таблица 3 - Номинальные размеры установочных мер, входящих в комплект микрометра и отклонение от параллельности плоских измерительных поверхностей . микрометров_________
| Модель | Диапазон измерений, мм | Цена деления (шаг дискретности) мм | Номинальные размеры установочных(ой) мер(ы) в комплекте с микрометром, мм | Отклонение от параллельности плоских измерительных поверхностей микрометров, мкм, не более |
| 1 | 2 | 3 | 4 | 5 |
| МК | от 0 до 25 | 0,01 | - | 1,5 |
| от 25 до 50 | 0,01 | 25 | 2,0 | |
| от 50 до 75 | 0,01 | 50 | 3,0 | |
| от 75 до 100 | 0,01 | 75 | 3,0 | |
| от 100 до 125 | 0,01 | 100 | 3,0 | |
| от 125 до 150 | 0,01 | 125 | 3,0 | |
| от 150 до 175 | 0,01 | 150 | 3,0 | |
| от 175 до 200 | 0,01 | 175 | 3,0 | |
| от 200 до 225 | 0,01 | 200 | 4,0 | |
| от 225 до 250 | 0,01 | 225 | 4,0 |
Продолжение таблицы 3
| 1 | 2 | 3 | 4 | 5 |
| МК | от 250 до 275 | 0,01 | 250 | 5,0 |
| от 275 до 300 | 0,01 | 275 | 5,0 | |
| от 300 до 400 | 0,01 | 325;375 | 6,0 | |
| от 300 до 450 | 0,01 | 300; 325; 350;375; 400; 425 | 6,0 | |
| от 400 до 500 | 0,01 | 425; 475 | 7,0 | |
| от 450 до 600 | 0,01 | 450; 475; 500;525; 550; 575 | 8,0 | |
| от 500 до 600 | 0,01 | 525;575 | 10,0 | |
| от 600 до 700 | 0,01 | 625;675 | 12,0 | |
| от 600 до 750 | 0,01 | 600; 625; 650;675; 700; 725 | 12,0 | |
| от 700 до 800 | 0,01 | 725;775 | 14,0 | |
| от 750 до 900 | 0,01 | 750; 775; 800;825; 850;875 | 16,0 | |
| от 800 до 900 | 0,01 | 825;875 | 18,0 | |
| от 900 до 1000 | 0,01 | 925;975 | 18,0 | |
| от 900 до 1050 | 0,01 | 900; 925; 950;975; 1000; 1025 | 18,0 | |
| от 1000 до 1200 | 0,01 | 1025;1075;1125;1175 | 18,0 | |
| от 1200 до 1400 | 0,01 | 1225;1275; 1325; 1375 | 20,0 | |
| от 1400 до 1600 | 0,01 | 1425; 1475; 1525; 1575 | 22,0 | |
| от 1600 до 1800 | 0,01 | 1625;1675; 1725; 1775 | 26,0 | |
| от 1800 до 2000 | 0,01 | 1825;1875;1925;1975 | 28,0 | |
| от 0 до 25 | 0,001 | - | 1,5 | |
| от 25 до 50 | 0,001 | 25 | 2,0 | |
| от 50 до 75 | 0,001 | 50 | 3,0 | |
| от 75 до 100 | 0,001 | 75 | 3,0 | |
| МКЦ | от 0 до 25 | 0,001 | - | 1,5 |
| от 25 до 50 | 0,001 | 25 | 2,0 | |
| от 50 до 75 | 0,001 | 50 | 3,0 | |
| от 75 до 100 | 0,001 | 75 | 3,0 | |
| от 100 до 125 | 0,001 | 100 | 3,0 | |
| от 125 до 150 | 0,001 | 125 | 3,0 | |
| от 150 до 175 | 0,001 | 150 | 3,0 | |
| от 175 до 200 | 0,001 | 175 | 3,0 | |
| от 200 до 225 | 0,001 | 200 | 4,0 | |
| от 225 до 250 | 0,001 | 225 | 4,0 | |
| от 250 до 275 | 0,001 | 250 | 5,0 | |
| от 275 до 300 | 0,001 | 275 | 5,0 | |
| от 100 до 200 | 0,001 | 100; 125; 150;175 | 3,0 | |
| от 200 до 300 | 0,001 | 225;275 | 5,0 | |
| от 300 до 400 | 0,001 | 325;375 | 5,0 | |
| от 400 до 500 | 0,001 | 425; 475 | 7,0 | |
| от 500 до 600 | 0,001 | 525;575 | 7,0 |
Продолжение таблицы 3
| 1 | 2 | 3 | 4 | 5 |
| МКЦ | от 600 до 700 | 0,001 | 625; 675 | 14,0 |
| от 700 до 800 | 0,001 | 725; 775 | 16,0 | |
| от 800 до 900 | 0,001 | 825;875 | 18,0 | |
| от 900 до 1000 | 0,001 | 925;975 | 20,0 |
Таблица 4 - Номинальный размер установочных мер, допускаемое отклонение длины установочных мер от номинального размера, суммарный допуск плоскостности и
| параллельности (плоскопараллельности) измерительных пове | рхностей установочных мер. | |
| Номинальный размер установочных мер, мм | Допускаемое отклонение длины установочных мер, от номинального размера, мкм | Допуск плоскопараллельности измерительных поверхностей установочных мер, мкм, не более |
| 1 | 2 | 3 |
| 25; 50; 75 | ±1,5 | 0,50 |
| 100; 125 | ±2,0 | 0,75 |
| 150;175 | ±2,0 | 1,00 |
| 200;225;250;275 | ±2,0 | 1,50 |
| 300; 325; 350; 375; 400; 425; 450; 475 | ±3,5 | - |
| 500; 525; 550; 575;600;625; 650;675 | ±4,0 | - |
| 700; 725; 750;775;800;825; 850;875 | ±4,5 | - |
| 900;925;950;975;1000 | ±5,0 | - |
| 1025;1075; 1125; 1175 | ±5,0 | - |
| 1225;1275;1325; 1375 | ±6,0 | - |
| 1425; 1475; 1525; 1575 | ±6,5 | - |
| 1625;1675;1725; 1775 | ±7,0 | - |
| 1825;1875;1925;1975 | ±7,5 | - |
Таблица 5 - Технические характеристики микрометров и установочных мер
| Наименование характеристики | Значение |
| Отклонение от плоскостности плоских измерительных поверхностей микрометра и установочных мер, мкм, не более | 0,6 |
| Измерительное усилие для микрометров с диапазонами измерений, Н: от 0 до 500 мм включ. св 500 до 1000 мм включ. св 1000 до 2000 мм включ. | от 5 до 10 от 8 до 12 от 10 до 15 |
| Колебания измерительного усилия микрометров, Н, не более | 2 |
| Параметр шероховатости Ra измерительных поверхностей микрометров и установочных мер по ГОСТ 2789-73, мкм, не более | 0,08 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от + 15 до + 25 80 |
Продолжение таблицы 5
| Наименование характеристики | Значение |
| Степень защиты по ГОСТ 14254-96!): | IP65 / IP54 |
| 11 Защита имеется только у микрометров модели МКЦ с соответствующей маркировкой | |
Таблица 6 - Габаритные размеры и масса микрометров
| Модель | Диапазон измерений, мм | Цена деления (шаг дискретности) мм | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| МК | от 0 до 25 | 0,01 | 128 | 57 | 18 | 0,30 |
| от 25 до 50 | 0,01 | 161 | 73 | 18 | 0,46 | |
| от 50 до 75 | 0,01 | 188 | 88 | 18 | 0,60 | |
| от 75 до 100 | 0,01 | 207 | 106 | 18 | 0,80 | |
| от 100 до 125 | 0,01 | 243 | 121 | 18 | 1,00 | |
| от 125 до 150 | 0,01 | 270 | 138 | 18 | 1,10 | |
| от 150 до 175 | 0,01 | 298 | 156 | 18 | 1,67 | |
| от 175 до 200 | 0,01 | 326 | 173 | 18 | 1,80 | |
| от 200 до 225 | 0,01 | 350 | 200 | 18 | 1,90 | |
| от 225 до 250 | 0,01 | 370 | 219 | 18 | 2,00 | |
| от 250 до 275 | 0,01 | 417 | 234 | 18 | 2,20 | |
| от 275 до 300 | 0,01 | 442 | 249 | 18 | 2,30 | |
| от 300 до 400 | 0,01 | 585 | 410 | 40 | 10,00 | |
| от 300 до 450 | 0,01 | 585 | 420 | 40 | 10,00 | |
| от 400 до 500 | 0,01 | 690 | 455 | 40 | 13,00 | |
| от 450 до 600 | 0,01 | 744 | 512 | 40 | 13,00 | |
| от 500 до 600 | 0,01 | 795 | 545 | 40 | 15,00 | |
| от 600 до 700 | 0,01 | 880 | 615 | 40 | 17,00 | |
| от 600 до 750 | 0,01 | 906 | 642 | 40 | 18,00 | |
| от 700 до 800 | 0,01 | 1005 | 700 | 45 | 20,00 | |
| от 750 до 900 | 0,01 | 1058 | 742 | 45 | 23,00 | |
| от 800 до 900 | 0,01 | 1105 | 750 | 45 | 23,00 | |
| от 900 до 1000 | 0,01 | 1207 | 805 | 45 | 25,00 | |
| от 900 до 1050 | 0,01 | 1211 | 842 | 45 | 25,00 | |
| от 1000 до 1200 | 0,01 | 1400 | 970 | 45 | 36,00 | |
| от 1200 до 1400 | 0,01 | 1600 | 1120 | 45 | 43,00 | |
| от 1400 до 1600 | 0,01 | 1811 | 1250 | 45 | 56,00 | |
| от 1600 до 1800 | 0,01 | 2010 | 1350 | 45 | 65,00 | |
| от 1800 до 2000 | 0,01 | 2200 | 1450 | 45 | 72,00 | |
| от 0 до 25 | 0,001 | 127 | 56 | 18 | 0,25 | |
| от 25 до 50 | 0,001 | 152 | 73 | 18 | 0,35 | |
| от 50 до 75 | 0,001 | 177 | 90 | 18 | 0,40 | |
| от 75 до 100 | 0,001 | 202 | 107 | 18 | 0,55 | |
| МКЦ | от 0 до 25 | 0,001 | 162 | 61 | 25 | 0,40 |
| от 25 до 50 | 0,001 | 193 | 76 | 25 | 0,60 | |
| от 50 до 75 | 0,001 | 221 | 91 | 25 | 0,80 | |
| от 75 до 100 | 0,001 | 250 | 109 | 25 | 1,20 | |
Продолжение таблицы 6
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| МКЦ | от 100 до 125 | 0,001 | 290 | 128 | 25 | 1,20 |
| от 125 до 150 | 0,001 | 315 | 143 | 25 | 1,40 | |
| от 150 до 175 | 0,001 | 345 | 168 | 25 | 1,60 | |
| от 175 до 200 | 0,001 | 373 | 185 | 25 | 1,80 | |
| от 200 до 225 | 0,001 | 397 | 203 | 25 | 2,00 | |
| от 225 до 250 | 0,001 | 423 | 220 | 25 | 2,20 | |
| от 250 до 275 | 0,001 | 450 | 234 | 25 | 2,60 | |
| от 275 до 300 | 0,001 | 476 | 254 | 25 | 3,00 | |
| от 100 до 200 | 0,001 | 380 | 190 | 25 | 2,00 | |
| от 200 до 300 | 0,001 | 475 | 255 | 25 | 3,00 | |
| от 300 до 400 | 0,001 | 585 | 410 | 40 | 10,00 | |
| от 400 до 500 | 0,001 | 690 | 455 | 40 | 13,00 | |
| от 500 до 600 | 0,001 | 795 | 545 | 40 | 15,00 | |
| от 600 до 700 | 0,001 | 880 | 615 | 40 | 17,00 | |
| от 700 до 800 | 0,001 | 1005 | 700 | 45 | 20,00 | |
| от 800 до 900 | 0,001 | 1105 | 750 | 45 | 23,00 | |
| от 900 до 1000 | 0,001 | 1207 | 805 | 45 | 25,00 |
Таблица 7 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 6 |
| Средняя наработка на отказ, ч, не менее | 70000 |
наносится на титульный лист паспорта типографским методом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Микрометр ОТК | .1) | 1 шт. |
| Установочная мера2) | - | - |
| Элемент питания для индикаторов модели МКЦ | - | 1 шт. |
| Ключ | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
| 1)1 В соответствии с заказом; 2) В соответствии с Таблицей 3 | ||
приведены в разделе 5 «Устройство и принцип работы» документов «Микрометр ОТК модель МК. Паспорт» и «Микрометр ОТК модель МКЦ. Паспорт».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
«Микрометры ОТК. Технические условия. ТУ 26.51.33-003-33320375-2024».
