| Номер в госреестре | 93495-24 |
| Наименование СИ | Кондуктометры радиочастотные автогенераторные бесконтактные |
| Обозначение типа СИ | КРАБ |
| Изготовитель | Общество с ограниченной ответственностью "Сенсор" (ООО "Сенсор"), Ленинградская область, г. Гатчина |
| Год регистрации | 2024 |
| Срок свидетельства | 16.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Кондуктометры радиочастотные автогенераторные бесконтактные КРАБ (далее - кондуктометры) предназначены для измерений удельной электрической проводимости (УЭП) и температуры технологических растворов.
Принцип действия кондуктометров основан на реализации бесконтактного радиочастотного метода измерения УЭП, использующего шунтирующий эффект, возникающий при взаимодействии электромагнитного поля чувствительного элемента с окружающей электропроводящей средой.
Для определения параметров анализируемого раствора используются два измерительных канала: измерение УЭП и измерение температуры.
Принцип действия канала измерения УЭП основан на регистрации изменения активной проводимости чувствительного элемента, которое преобразуется в пропорциональный ему электрический сигнал с помощью оригинального измерительного преобразователя проводимости в напряжение. Далее этот сигнал поступает в схему измерительного блока кондуктометра.
Принцип действия канала измерения температуры основан на зависимости выходного сигнала термопреобразователя от измеряемой температуры.
Кондуктометры выпускаются в двух модификациях: КРАБ-Пр, КРАБ-Пг, имеющих аналогичные метрологические характеристики, но отличающихся между собой конструкцией и габаритными размерами первичных преобразователей.
Кондуктометры конструктивно состоят из:
- первичных измерительных преобразователей: датчиков (проточный для модификации КРАБ-Пр или погружной для модификации КРАБ-Пг), которые включают в себя нержавеющее основание корпуса и фторопластовую ампулу с чувствительными элементами;
- вторичных преобразователей: измерительных блоков щитового или настенного исполнения, выполненных в виде выносных устройств, которые могут располагаться на расстоянии до 100 м от места установки датчика. На лицевой панели корпуса размещен жидкокристаллический дисплей и USB-разъем для связи с персональным компьютером.
Обозначение кондуктометра формируется из наименования модификации (КРАБ-Пр, КРАБ-Пг) и условного обозначения исполнения измерительного блока (-Н - настенное исполнение, -Щ - щитовое исполнение).
Заводской номер кондуктометров, обеспечивающий идентификацию каждого экземпляра средств измерений, имеет цифровой формат, указывается в паспорте и наносится на средство измерений следующими способами:
- для измерительного блока настенного исполнения - методом печати на маркировочную табличку, приклеиваемую к корпусу;
- для измерительного блока щитового исполнения - методом шелкографии на заднюю стенку корпуса;
- для датчиков кондуктометра - методом гравировки на маркировочную табличку, закрепляемую на скобе корпуса датчика.
Измерительный блок и датчик из состава средства измерений имеют один и тот же заводской номер.
Общий вид кондуктометров приведен на рисунках 1-4.
Примеры маркировочных табличек приведены на рисунках 5-6.
Нанесение знака поверки на кондуктометры не предусмотрено.
Пломбирование от несанкционированного доступа не предусмотрено.

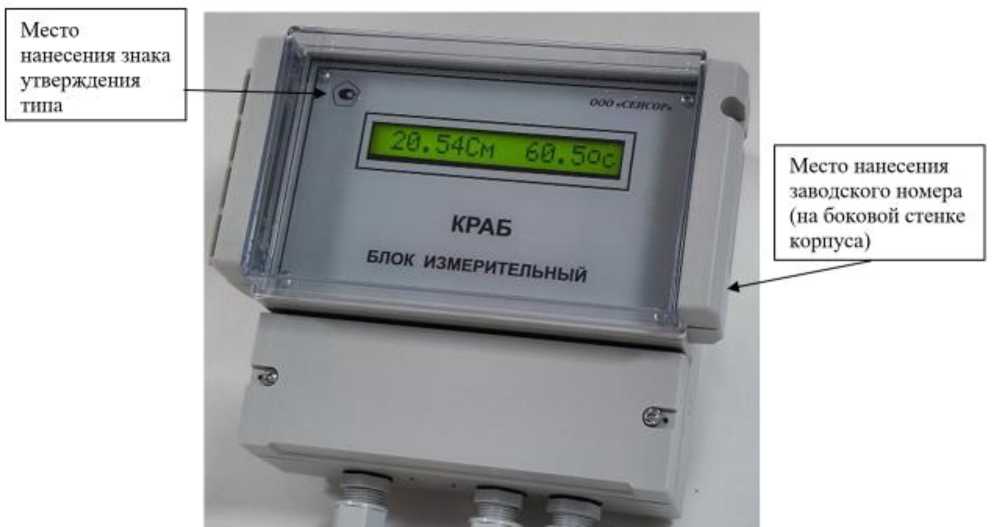

Рисунок 1 - Общий вид измерительного блока кондуктометров настенного исполнения
с указанием места нанесения знака утверждения типа и заводского номера
измерительны
is»
Место нанесения заводского номера (на задней стенке корпуса)
Место
нанесения знака утверждения типа

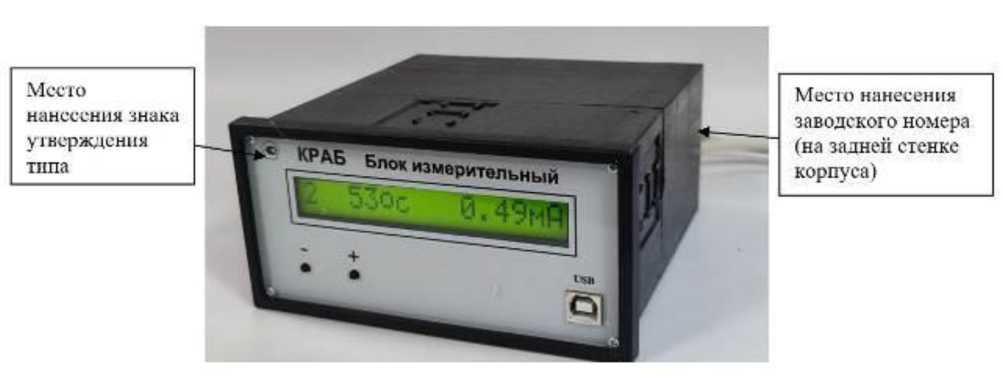

Рисунок 2 - Общий вид измерительного блока кондуктометров щитового исполнения с указанием места нанесения знака утверждения типа и заводского номера

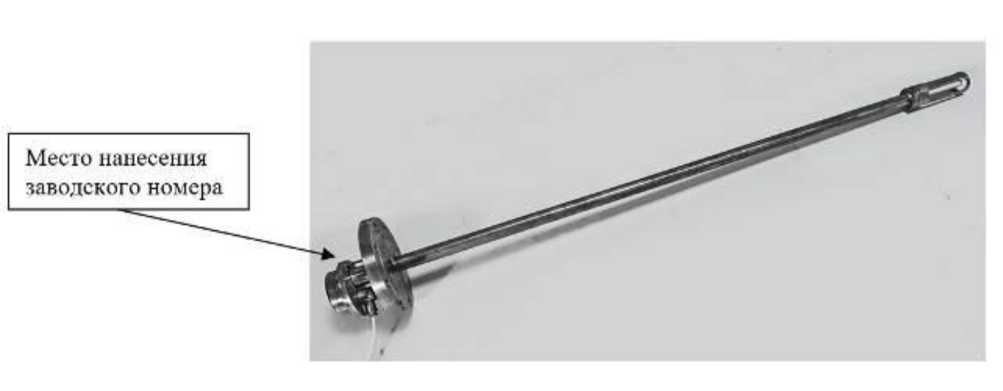

Рисунок 3 - Общий вид погружного датчика кондуктометров КРАБ-Пг с указанием места нанесения заводского номера

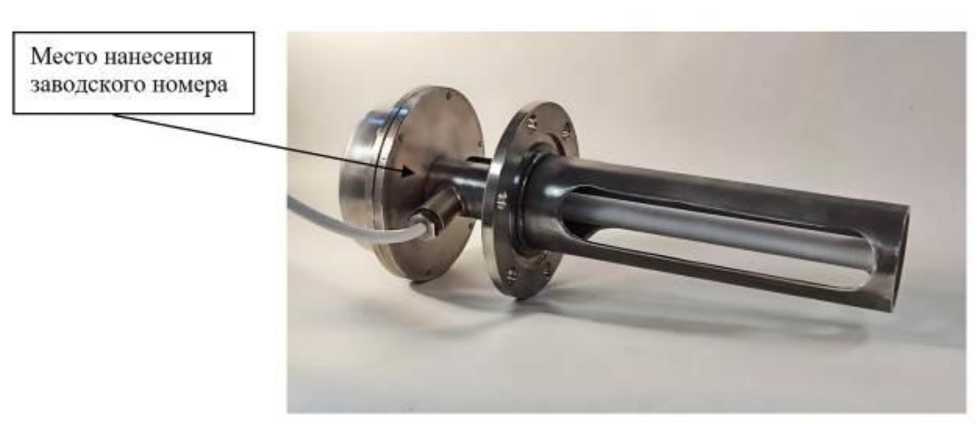

Рисунок 4 - Общий вид проточного датчика кондуктометров КРАБ-Пр с указанием места нанесения заводского номера
КРАБ № 1325 "
ООО «СЕНСОР» 2024 г.
Место нанесения заводского номера
КРАБ №

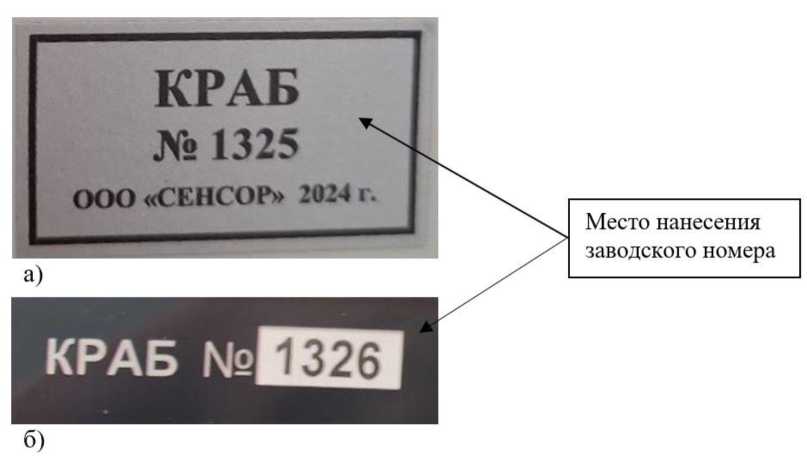

Рисунок 5 - Идентификационные таблички кондуктометров: а - измерительного блока кондуктометров настенного исполнения, б - измерительного блока кондуктометров щитового исполнения

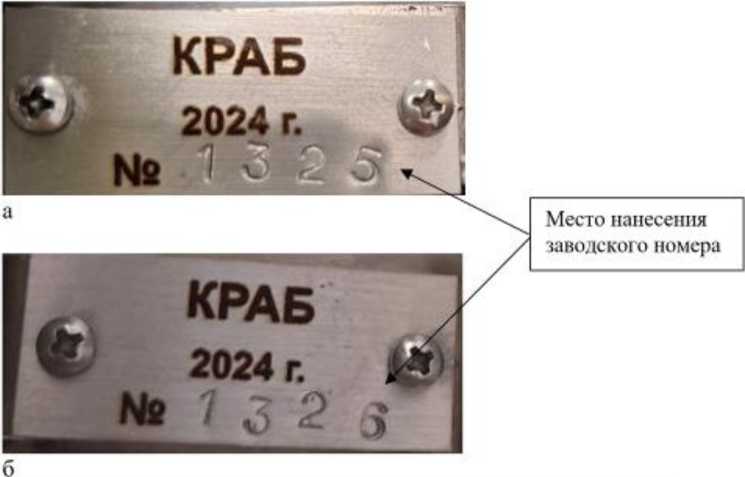

Рисунок 6 - Идентификационная табличка датчиков: а - проточного датчика, б - погружного датчика
Кондуктометры имеют внутреннее автономное программное обеспечение (далее -ПО) и внешнее сервисное ПО.
Внутреннее автономное ПО записывается в ПЗУ измерительного блока при производстве прибора. Защита внутреннего ПО от преднамеренных и непреднамеренных изменений метрологически значимой части ПО осуществляется на аппаратном уровне и соответствует уровню «высокий» согласно Р 50.2.077-2014.
Входящее в комплект поставки кондуктометров сервисное программное обеспечение устанавливается пользователем на персональный компьютер и предназначено для чтения и перезаписи коэффициентов и параметров, сохраняемых в памяти данных кондуктометра, а также для вывода на экран монитора персонального компьютера результатов текущих измерений.
Защита сервисного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные внутреннего автономного и сервисного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО кондуктометров
| Идентификационное данные (признаки) | Значение | |
| Внутреннее автономное ПО | Сервисное ПО | |
| Идентификационное наименование ПО | KRAB | КРАБ-М3 |
| Номер версии (идентификационный номер ПО), не ниже | v.36 | v.2 |
| Цифровой идентификатор ПО | - | 4156972aaf701f95b6a36c 53987a02e5 |
| Алгоритм вычисления контрольной суммы исполняемого кода | - | MD5 |
Метрологические характеристики представлены в таблице 2, основные технические характеристики кондуктометров и условия эксплуатации представлены в таблице 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений УЭП, См/м Диапазон измерений температуры, °С | от 1 до 50 от 0 до 125 |
| Пределы допускаемой приведенной1) погрешности измерений УЭП, % Пределы допускаемой приведенной1) погрешности измерений температуры, % | ± 2 ± 1,5 |
| 1) Нормирующим значением является верхняя граница диапазона измерений | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры датчика (ДхШ*В), мм, не более: - КРАБ-Пр - КРАБ-Пг | 500x130x130 2700x280x280 |
| Масса датчика, кг, не более: - КРАБ-Пр - КРАБ-Пг | 3,0 20,0 |
| Габаритные размеры измерительного блока в корпусе настенного исполнения (ДхШ*В), мм, не более | 210x210x110 |
| Габаритные размеры измерительного блока в корпусе щитового исполнения (ДхШ*В), мм, не более | 150x150x75 |
| Продолжение таблицы 3 | |
| Наименование характеристики | Значение |
| Масса измерительного блока, кг, не более | 2 |
| Напряжение питания от сети переменного тока, В | 220 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 0 до 75 от 84 до 106,0 |
| Таблица 4 - Показатели надежности | |
| Наименование характеристики | Значение |
| Средний срок службы датчика кондуктометра, лет, не менее | 4 |
| Средний срок службы измерительного блока, лет, не менее | 8 |
| Средняя наработка на отказ, ч, не менее | 10000 |
наносится на корпус измерительного блока методом шелкографии, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплект поставки кондуктометров приведен в таблице 5
| Таблица 5 - Комплект поставки кондуктомет] | ров | |
| Наименование | Обозначение | Количество |
| Кондуктометр радиочастотный автогенераторный бесконтактный КРАБ | - | 1 шт. |
| Датчик проточный для кондуктометра КРАБ-Пр | 25840244.414311.001-01 | по заказу |
| Датчик погружной для кондуктометра КРАБ-Пг | 25840244.414311.001-02 | по заказу |
| Блок измерительный настенный | 25840244.414311.001-03 | по заказу |
| Блок измерительный щитовой | 25840244.414311.001-04 | по заказу |
| Паспорт | 25840244.414311.001ПС | 1 шт. |
| Руководство по эксплуатации | 25840244.414311.001РЭ | 1 шт. |
| Методика поверки | - | 1 шт. |
| Кабель связи с ПЭВМ | - | 1 шт. |
| Компакт-диск с сервисной программой | - | 1 шт. |
приведены в п. 2.2 «Порядок монтажа и эксплуатации» документа 25840244.414311.001РЭ «Кондуктометр радиочастотный автогенераторный бесконтактный КРАБ. Руководство по эксплуатации».
25840244.414311.001ТУ «Кондуктометр радиочастотный автогенераторный бесконтактный КРАБ. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей».
