| Номер в госреестре | 93496-24 |
| Наименование СИ | Цилиндры мерные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "ТОРГОВЫЙ ДОМ "КРЕЗОЛ" (ООО "ТД "КРЕЗОЛ"), г. Уфа |
| Год регистрации | 2024 |
| Срок свидетельства | 16.10.2029 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Цилиндры мерные (далее - цилиндры) предназначены для измерений объема жидкости.
Принцип действия цилиндров основан на измерении определенного объема жидкости, содержащейся в цилиндре при температуре плюс 20 °С, при его наполнении до отметки шкалы, соответствующей необходимой вместимости.
Конструктивно цилиндры представляют собой стеклянные сосуды цилиндрической формы со стеклянным или пластмассовым основанием. На цилиндры нанесена шкала с оцифрованными отметками.
Цилиндры выпускаются 2 класса точности по ГОСТ 1770-74, в исполнениях 1, 2, 2а, 3, 4, 4а по ГОСТ 1770-74. Структура условного обозначения цилиндров представлена на рисунке 1.
A - B - С
।-----Класс точности: 2
Номинальная вместимость, см3:
10, 25, 50, 100, 250, 500, 1000, 2000
------------------Исполнение по ГОСТ 1770-74:
1 - с носиком и со стеклянным основанием
2 - с пришлифованной пробкой и со стеклянным основанием
2а - с пластмассовой пробкой и со стеклянным основанием
3 - с носиком и пластмассовым основанием
4 - с пришлифованной пробкой и пластмассовым основанием
4 а - с пластмассовой пробкой и пластмассовым основанием
Рисунок 1 - Структура условного обозначения цилиндров
Заводской номер наносится на поверхность цилиндра методом лазерной гравировки в виде буквенно-цифрового кода.

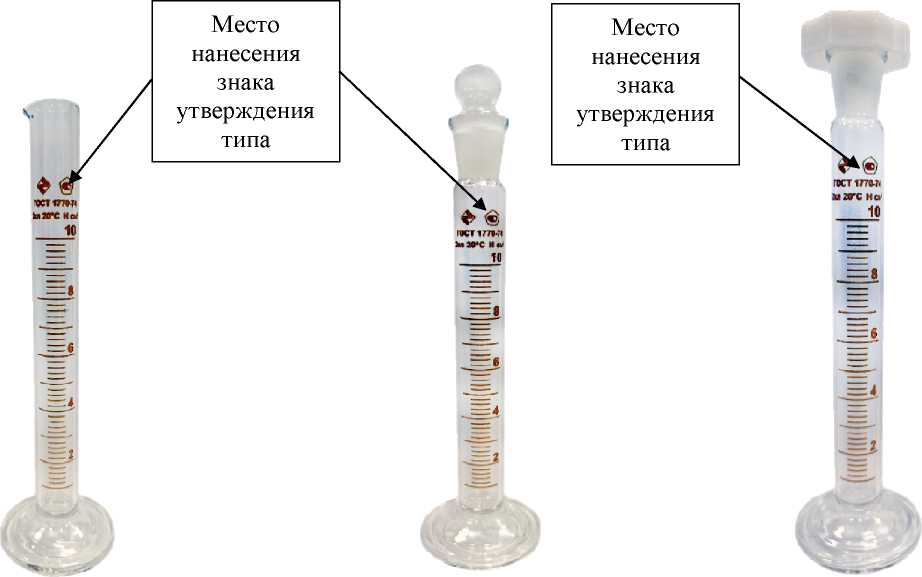

Общий вид цилиндров с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 2. Нанесение знака поверки на цилиндры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) цилиндров не предусмотрено.
Место
Место
нанесения
нанесения
знака
знака
типа
типа
в) цилиндры исполнения 2а
Место нанесения заводского номера ж) место нанесения заводского номера на примере цилиндров исполнения 1
Рисунок 2 - Общий вид цилиндров с указанием мест нанесений знака утверждения типа и заводского номера
Таблица 1 - Метрологические характеристики цилиндров исполнений 1, 2, 2а
| Наименование характеристики | Значение | |||||||
| Номинальная вместимость, см3 | 10 | 25 | 50 | 100 | 250 | 500 | 1000 | 2000 |
| Цена наименьшего деления, 3 см3 | 0,2 | 0,5 | 1,0 | 1,0 | 2,0 | 5,0 | 10,0 | 20,0 |
| Объем, соответствующий нижней отметке, см3 | 1,0 | 3,0 | 5,0 | 10,0 | 20,0 | 50,0 | 100,0 | 200,0 |
| Предел допускаемой абсолютной погрешности номинальной вместимости, см3 | ±0,2 | ±0,5 | ±1,0 | ±1,0 | ±2,0 | ±5,0 | ±10,0 | ±20,0 |
| Примечание - Пределы допускаемой абсолютной погрешности номинальной вместимости нормированы при температуре +20 °С. | ||||||||
Таблица 2 - Метрологические характеристики цилиндров исполнений 3, 4, 4а
| Наименование характеристики | Значение | |||
| Номинальная вместимость, см3 | 25 | 50 | 100 | 250 |
| Цена наименьшего деления, см3 | 0,5 | 1,0 | 1,0 | 2,0 |
| Объем, соответствующий нижней отметке, см3 | 3,0 | 5,0 | 10,0 | 20,0 |
| Предел допускаемой абсолютной погрешности номинальной вместимости, см3 | ±0,5 | ±1,0 | ±1,0 | ±2,0 |
| Примечание - Пределы допускаемой абсолютной погрешности номинальной вместимости нормированы при температуре +20 °С. | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная высота цилиндров для вместимости, мм: | |
| - 10 см3 | 140 |
| - 25 см3 | 170 |
| - 50 см3 | 200 |
| - 100 см3 | 260 |
| - 250 см3 | 335 |
| - 500 см3 | 390 |
| - 1000 см3 | 470 |
| - 2000 см3 | 570 |
| Обозначение конуса по ГОСТ 8682-93 для цилиндров | |
| исполнений 2, 2а, 4 и 4а для вместимости: | |
| - 10 см3 | 10/19 |
| - 25 см3 | 14/23 |
| - 50 см3 | 14/23, 19/26 |
| - 100 см3 | 19/26, 24/29 |
| - 250 см3 | 19/26, 29/32 |
| - 500 см3 | 20/32, 34/35 |
| - 1000 см3 | 29/32, 45/40 |
| - 2000 см3 | 34/35, 45/40 |
| Рабочие условия измерений: | |
| - температура окружающей среды, °С | от +10 до +35 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на паспорт типографским способом и на цилиндры любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Цилиндр мерный | 1 шт. | |
| Паспорт | 1 экз.* | |
| Коробка упаковочная | 1 шт. | |
| *На партию, поставляемую в один адрес. | ||
приведены в п. 2.6 раздела 2 «Основные метрологические и технические характеристики» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 1770-74 «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия».
