Тепловизоры AMO T, 93497-24

Назначение

Тепловизоры AMO T (далее - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизоров.

Описание

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на жидкокристаллическом дисплее (далее -ЖК-дисплей) тепловизоров. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA).

Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются переносными (компактными) оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

Конструктивно тепловизоры выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположен инфракрасный объектив. На нижней части корпуса распложены монтажные отверстия и курок. На верхней части корпуса расположены интерфейсы для подключений.

Тепловизоры выпускаются в модификациях AMO T820, AMO T822, AMO T830, отличающихся разрешением инфракрасного детектора, полем зрения, температурной чувствительностью, а также наличием цифровой камеры у модификаций AMO T822 и AMO T830. У модификации AMO T820 отсутствует цифровая камера, на её месте установлен лазерный целеуказатель.

Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

Общий вид тепловизоров с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на тепловизоры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) тепловизоров не предусмотрено.

Цветовая гамма корпуса тепловизоров может быть изменена по решению изготовителя в одностороннем порядке.

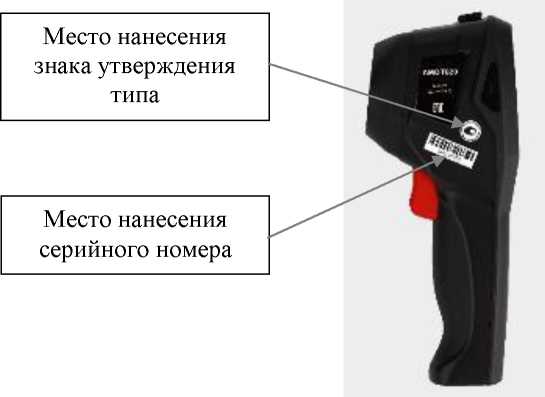

а) модификация AMO T820

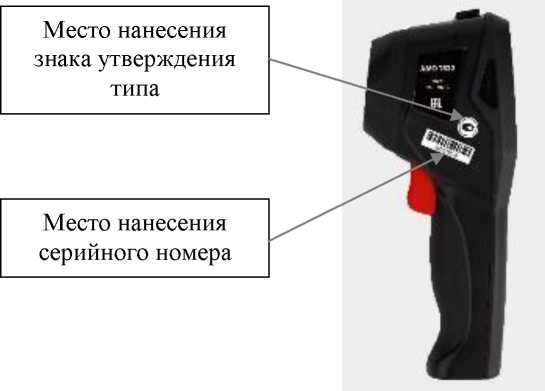

б) модификация AMO T822

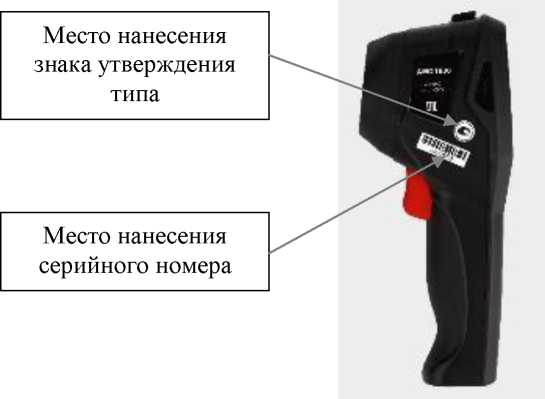

в) модификация AMO T830

Рисунок 1 - Общий вид тепловизоров с указанием места нанесения знака утверждения типа, места нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) тепловизоров состоит из встроенного и внешнего ПО.

Конструкция тепловизоров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологически значимым является встроенное ПО, находящееся в постоянном запоминающем устройстве, размещенном внутри корпуса тепловизоров, и недоступное для внешней модификации.

Метрологические характеристики тепловизоров нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО тепловизоров приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус тепловизоров любым технологическим способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 6 «Меню управления и работа с прибором» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Тепловизоры AMO T. Стандарт предприятия.
