| Номер в госреестре | 93499-24 |
| Наименование СИ | Cмарт корректоры |
| Обозначение типа СИ | АКСИФЛОУ |
| Изготовитель | Общество с ограниченной ответственностью "АКСИТЕХ" (ООО "АКСИТЕХ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 16.10.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Смарт корректоры АКСИФЛОУ (далее - корректоры) предназначены для измерений давления, температуры, количества импульсов от счетчиков газа и вычислений объемного расхода и объема природного газа при стандартных условиях по ГОСТ 2939-63, а также измерений разности давлений и температуры окружающей среды.
Принцип работы корректоров основан на измерении количества импульсов, поступающих от счетчика газа пропорционально значению объема газа при рабочих условиях, измерении давления и температуры газа, а также вычислении коэффициента сжимаемости газа и коэффициента коррекции, объема газа и объемного расхода при стандартных условиях. Информация о плотности при стандартных условиях и составе измеряемой среды задается в виде условно-постоянных параметров. Корректоры могут использоваться в работе в составе комплексов для измерений количества газа.
В состав корректора входит встроенный преобразователь абсолютного давления измеряемой среды и преобразователь температуры измеряемой среды. Корректор выполнен в металлическом корпусе. Внутри корпуса расположены плата контроллера с блоком корректора газа и источник питания батарейного типа. На лицевой панели корректора расположены клавиатура и дисплей.
В зависимости от комплектации в состав корректора могут входить:
- преобразователь температуры окружающей среды;
- преобразователь разности давлений.
Корректор обеспечивает:
- работу со счетчиками объема газа, которые имеют импульсный выходной сигнал;
- измерение температуры газа встроенным термометром сопротивления платиновым по ГОСТ 6651-2009 с номинальной статической характеристикой преобразования (далее - НСХ) 500П (Pt500);
- измерение абсолютного давления газа преобразователем давления;
- вычисление объемного расхода и объема газа, при стандартных условиях. В корректоре реализованы методы расчета коэффициента сжимаемости природного газа по ГОСТ 30319.2-2015, ГОСТ Р 70927-2023;
- хранение архивов измеренных и расчетных параметров, ведение журналов событий.
В зависимости от комплектации корректор может обеспечивать:
- измерение перепада давления на счетчике, фильтре или других устройствах;
- измерение температуры дополнительным преобразователем температуры с НСХ 500П (Pt500).
- передачу измеренной и вычисленной информации по каналу GSM/GPRS и проводным интерфейсам связи во внешнюю систему обработки результатов измерений;
- измерение и контроль параметров, связанных с эксплуатацией комплексов для измерений количества газа;
- передачу на верхний уровень текущих и архивных данных, контроль за комплексом технических средств узла измерений расхода газа, питания и подключения внешних устройств и других измерителей по интерфейсам с передачей данных на пульт управления оператора с помощью встроенной системы телеметрии;
- уведомление при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе корректора.
Корректор выполнен с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib» группы IIB, может устанавливаться во взрывоопасных зонах и имеет маркировку взрывозащиты1Ех ib ПВ Т4 Gb X.
На рисунке 1 приведен общий вид смарт корректора АКСИФЛОУ.
Рисунок 1 - Общий вид смарт корректора АКСИФЛОУ
Заводской номер корректоров, состоящий из десяти арабских цифр, и QR-код в виде пиктограммы, содержащий ссылку на заводской номер, наносятся типографским способом на наклейку, размещаемую на лицевой панели корректоров и (или) шильдик на верхней панели корректора. Также заводской номер записывается в энергонезависимую память корректоров при выпуске из производства. При идентификации корректоров приоритетной является информация в энергонезависимой памяти. Знак утверждения типа наносится на лицевую панель корректоров методом фотопечати. Общий вид корректора с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 2. Общий вид шильдика с указанием места нанесения заводского номера представлен на рисунке 3.

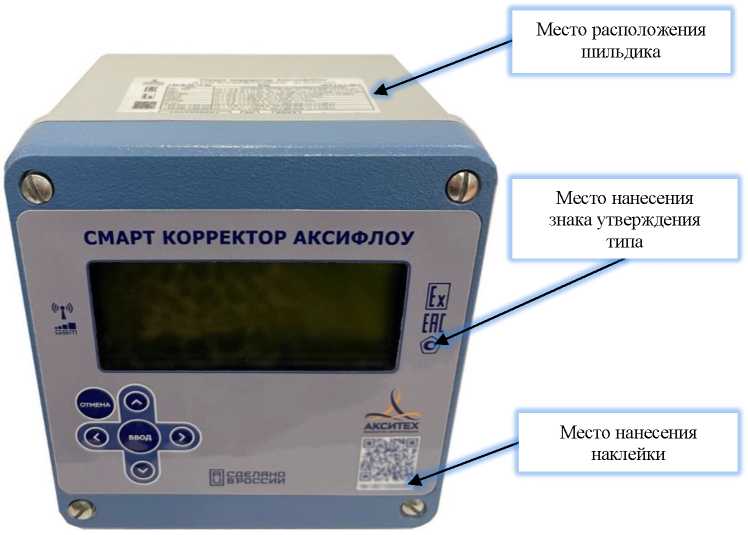

Рисунок 2 - Общий вид смарт корректора АКСИФЛОУ, указание места расположения знака утверждения типа, наклейки и шильдика
Рисунок 3 - Общий вид шильдика смарт корректора АКСИФЛОУ
Схема пломбирования корректоров от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 4.

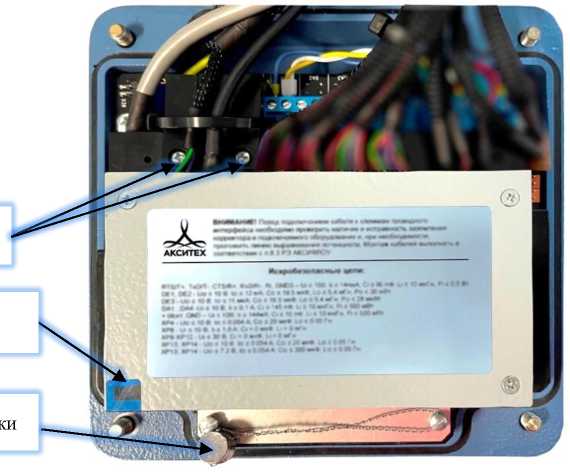

Рисунок 4 - Места пломбировки корректора, обозначение места нанесения знака поверки
В корректорах применяется встроенное программное обеспечение (далее - ПО). Преобразование измеряемых величин и обработка измеренных данных выполняется с использованием внутренних аппаратных и программных средств. ПО корректора хранится в энергонезависимой памяти.
Программное обеспечение корректоров разделено на:
- метрологически значимую часть;
- метрологически незначимую часть;
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие отображение измерительной информации, ее хранение, защиту ПО и данных;
- параметры ПО, участвующих в вычислениях и влияющие на результат измерений.
Идентификационные данные метрологически значимой части программного обеспечения корректора приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AXIFLOW |
| Номер версии (идентификационный номер) ПО | 3.001 |
| Цифровой идентификатор ПО | 516942 |
| 1 Номер версии ПО состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. 2 контрольная сумма для метрологически значимой части. | |
Уровень защиты метрологически значимой части программного обеспечения смарт корректоров АКСИФЛОУ от преднамеренных изменений - «высокий» по Р 50.2.077-2014. Конструкция исключает возможность несанкционированного влияния на ПО корректора.
Для конфигурирования и отображения информации с корректора используется внешнее прикладное ПО, устанавливаемое на сторонние устройства (например, на портативный компьютер или иное). Прикладное ПО предназначено для удобного отображения и конфигурирования корректоров, настройки сценариев работы встроенной системы телеметрии.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного давления1, МПа | от 0,08 до 7,5 включ. |
| Диапазон измерений разности давлений2, кПа | от 0 до 1,6 включ.; от 0 до 2,5 включ.; от 0 до 4,0 включ.; от 0 до 6,3 включ.; от 0 до 10,0 включ.; от 0 до 16,0 включ.; от 0 до 25,0 включ.; от 0 до 40,0 включ. |
| Диапазон измерений температуры газа, °С | от -30 до +60 |
| Диапазон измерений температуры окружающей среды, °С | от -40 до +60 |
| Пределы допускаемой относительной погрешности, %: - измерений абсолютного давления - измерений температуры газа - вычислений коэффициента коррекции, обусловленной реализацией алгоритмов - приведений объёма к стандартным условиям с учетом погрешности измерения давления, температуры и вычисления коэффициента коррекции | ±0,35 ±0,1 ±0,05 ±0,37 |
| Пределы основной приведенной к верхнему пределу измерений погрешности измерений разности давлений, % | ± 0,1 |
| Пределы допускаемой дополнительной приведенной погрешности разности давлений от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % | ± 0,1 |
| Пределы допускаемой абсолютной погрешности измерений температуры окружающей среды, °С | ± 1 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| 1 Конкретные значения указываются в эксплуатационной документации изготовителя. 2 Диапазон измерений выбирается при заказе. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Сигнал от счетчика газа низкочастотный, Гц, не более | 8 |
| Сигнал от счетчика газа высокочастотный, кГц, не более | 5 |
| Коэффициент преобразования сигнала от счетчика газа с низкочастотным выходом имп/м3 | 0,01; 0,1; 1; 10; 100 |
| Коэффициент преобразования сигнала от счетчика газа с высокочастотным выходом имп/м3 | от 1 до 99999 |
| Цифровые проводные интерфейсы: - RS-232/485, шт. - USB для конфигурирования, шт. | 2 1 |
| Цифровые беспроводные интерфейсы: - GSM/GPRS, шт. | 1 |
| Дискретные входы: - максимальное входное напряжение, В; - входной ток дискретных входов, мА; - количество, шт. | 30 2 4 |
| Выходной импульсный сигнал: - максимальное входное напряжение, В; - максимальный ток нагрузки, мА; - количество, шт. | 30 100 4 |
| Дисплей: - количество строк - количество символов в строке | 4 20 |
| Параметры электрического питания: - напряжения постоянного тока, встроенное, В - напряжения постоянного тока, внешнего источника, В | 7,2 (2 или 4 батареи по 3,6) 9 ± 0,9 |
| Габаритные размеры корпуса (без учета преобразователя разности давлений), мм, не более - длина - ширина - глубина | 200 180 130 |
| Масса, кг, не более | 4,0 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от -40 до +60 до 95 от 84,0 до 106,7 |
| Маркировка взрывозащиты | 1Ех ib IIB Т4 Gb X |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
на лицевую панель корректоров методом фотопечати и на титульные листы эксплуатационной документации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Смарт корректор АКСИФЛОУ | АЕТС.408844.001 | 1 шт. |
| Паспорт | АЕТС.408844.001 ПС | 1 экз. |
| Руководство оператора1 | АЕТС.408844.001 РО | 1 экз. (по заказу) |
| Руководство по эксплуатации1 | АЕТС.408844.001 РЭ | 1 экз. (по заказу) |
| Преобразователь разности давлений2 | _ | 1 шт. (по заказу) |
| Термопреобразователь для измерения температуры окружающей среды2 | _ | 1 шт. (по заказу) |
| Комплект монтажных частей (КМЧ)2 | _ | 1 комплект (по заказу) |
| 1 Руководство по эксплуатации и руководство оператора доступны в электронном виде (PDF) в специальном разделе на сайте www.axitech.ru. Поставка в твердых копиях и их количество на партию согласовывается с заказчиком. 2 По специальному заказу. | ||
приведены в разделе 3 АЕТС.408844.001 РЭ «Смарт корректор АКСИФЛОУ Руководство по эксплуатации».
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении
Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении
Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па»;
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 26.51.52-001-87568835-2024 Смарт корректор АКСИФЛОУ. Технические условия.
