| Номер в госреестре | 93505-24 |
| Наименование СИ | Анализаторы углерода и серы |
| Обозначение типа СИ | МЕТЕК-700 |
| Изготовитель | Общество с ограниченной ответственностью "МЕТЭКПРОМ" (ООО "МЕТЭКПРОМ"), г. Ижевск |
| Год регистрации | 2024 |
| Срок свидетельства | 17.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы углерода и серы МЕТЭК-700 (далее - анализаторы) предназначены для измерений массовой доли углерода и серы в различных твердых, жидких веществах, органических и неорганических материалах.
Принцип действия анализаторов основан на сжигании образца в резистивной печи в токе кислорода и дальнейшем определении массовой доли углерода и серы.
Навеска анализируемого образца в лодочке для сжигания помещается в резистивную печь для сжигания в токе предварительно очищенного кислорода. Углерод и сера, содержащиеся в анализируемой пробе, окисляются до CO2, SO2. Полученная парогазовая смесь из резистивной печи подается в аналитический блок газом-носителем, в качестве которого выступает кислород. На первом этапе парогазовая смесь проходит через колонки, заполненные перхлоратом магния, для удаления паров H2O. На втором этапе газовая смесь поступает последовательно на два ИК детектора для измерения содержания SO2. Затем газовая смесь проходит через два ИК детектора для измерения содержания СО2.
Для анализа углерода и серы используется по два отдельных детектора на каждый элемент, одновременно определяющие как высокие, так и низкие содержания элементов. Детектор на высокое или низкое содержание элемента выбирается автоматически или вручную.
Масса образца (навески) вводится в программное обеспечение автоматически от электронных весов, подключенных к анализатору. Также возможен ручной ввод с клавиатуры.
Анализаторы углерода и серы МЕТЭК-700 выпускают трёх моделей: МЕТЭК-700.1, МЕТЭК-700.2, МЕТЭК-700, каждая из которых предназначена для измерений соответствующего компонента. Модель МЕТЭК-700.1 - предназначена для измерений массовой доли углерода, МЕТЭК-700.2 - для измерений массовой доли серы, МЕТЭК-700 -для измерений массовых долей углерода и серы.
Анализаторы выпускают в двух исполнениях: исполнение 1 - электропечь и анализатор углерода и серы расположены в двух отельных блоках, исполнение 2 -электропечь и анализатор углерода и серы установлены в едином блоке.
Конструктивно анализаторы состоят из аналитического блока и электропечи.
Корпус анализатора изготавливают из металла, окрашиваемого в цвета, которые определяет изготовитель.
Каждый экземпляр анализатора имеет серийный номер, расположенный на задней панели средства измерений. Серийный номер имеет буквенно-цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на анализаторы не предусмотрено.
Общий вид анализаторов представлен на рисунках 1-2. Место нанесения серийного номера на анализаторы представлено на рисунке 3.

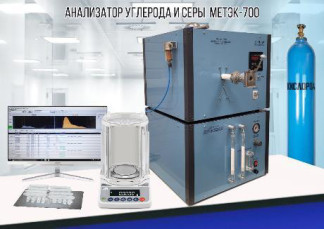

Рисунок 1 - Общий вид анализаторов углерода и серы МЕТЭК-700 исполнение 1
Рисунок 2 - Общий вид анализаторов углерода и серы МЕТЭК-700 исполнение 2
Место нанесения серийного номера
Рисунок 3 - Место нанесения серийного номера на анализаторы углерода и серы МЕТЭК-700
Пломбировка анализаторов не предусмотрена. Конструкция анализаторов обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).
Анализаторы оснащены программным обеспечением (ПО), позволяющим управлять работой анализатора и обрабатывать результаты измерений. ПО осуществляет обработку сигналов с детекторов и производит расчет массовой доли определяемых элементов с учетом массы навески, а также включает в себя накопление данных и графическое отображение кинетики анализа с функцией изменения масштаба.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | МЕТЕК Углерод Сера |
| Номер версии (идентификационный номер) программного обеспечения | 7.7.х.х* |
| Цифровой идентификатор ПО | - |
| * х относится к метрологически незначимой части ПО и принимает значение от 0 до 99 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение для модели | ||
| МЕТЭК-700.1 | МЕТЭК-700.2 | МЕТЭК-700 | |
| Диапазон измерений массовой доли элементов1), % - углерода - серы | от 0,001 до 35 - | - от 0,001 до 40 | от 0,001 до 35 от 0,001 до 40 |
| Предел обнаружения2), мг, не более - углерода - серы | 0,0002 - | - 0,001 | 0,0002 0,001 |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала3), % | 3 | ||
| Пределы допускаемой относительной погрешности измерений массовой доли углерода1), %, в поддиапазонах: - от 0,001 % до 0,01 % включ. - св. 0,01 % до 1,0 % включ. - св. 1,0 % до 10 % включ. - св. 10 % до 35 % включ. | ±25 ±10 ±6 ±5 | - | ±25 ±10 ±6 ±5 |
| Пределы допускаемой относительной погрешности измерений массовой доли серы1), %, в поддиапазонах: - от 0,001 % до 0,01 % включ. - св. 0,01 % до 1,0 % включ. - св. 1,0 % до 40 % включ. | - | ±25 ±10 ±5 | ±25 ±10 ±5 |
1) установлен при градуировке анализатора стандартными образцами ГСО 6139-91, ГСО 10114-2012, ГСО 250-91П, ГСО 11337-2019, ГСО 966-91П, ГСО 10743-2016, ГСО 9683-2010
2) установлен на детекторах на низкое содержание углерода и серы
3) установлен на детекторах на высокое содержание углерода и серы
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение |
| Диапазон показаний массовой доли элементов, % - углерода | от 0,001 до 100 |
| - серы | от 0,001 до 40 |
| Параметры электрического питания: - напряжение переменного тока, В | 220 ± 22 |
| - частота переменного тока, Гц | 50 ± 1 |
| Габаритные размеры, мм, не более: Исполнение 1: - аналитический блок - высота | 400 |
| - ширина | 500 |
| - длина | 550 |
| - электропечь - высота | 420 |
| - ширина | 500 |
| - длина | 550 |
| Исполнение 2: - высота | 1000 |
| - ширина | 500 |
| - длина | 550 |
| Масса, кг, не более: Исполнение 1: - аналитический блок | 30 |
| - электропечь | 45 |
| Исполнение 2 | 75 |
| Условия эксплуатации: температура окружающего воздуха, °С | от + 17 до + 30 |
| относительная влажность воздуха, %, не более | 80 |
наносится на титульный лист Руководств пользователя типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор углерода и серы | МЕТЭК-700 | 1 шт. |
| Руководство пользователя | РП | 1 экз. |
| Руководство по эксплуатации | РЭ | 2 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделах «Введение», 2 «Процедура проведения анализа» руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 4 июля 2022 г. №1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ ЭАУС 007.АГ.01.23 ТУ «Анализатор углерода и серы МЕТЭК-700. Технические условия».
