| Номер в госреестре | 93507-24 |
| Наименование СИ | Приборы контроля высоковольтных выключателей |
| Обозначение типа СИ | ПКВ/М15М |
| Изготовитель | Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 17.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы контроля высоковольтных выключателей ПКВ/М15М (далее - приборы) предназначены для измерений линейных и угловых перемещений, силы постоянного электрического тока и интервалов времени.
Приборы предназначены для проверки технического состояния высоковольтных выключателей, выведенных из-под высокого электрического напряжения при плановых проверках и ремонте, а также при проведении ресурсных испытаний при выпуске из производства.
Приборы предназначены для применения на предприятиях электроэнергетики и других предприятиях, эксплуатирующих высоковольтное коммутационное оборудование.
Принцип действия приборов основан на преобразовании сигналов от внешних датчиков, их обработки и визуализации на встроенном дисплее, осуществления интерфейса пользователя и связи с персональным компьютером.
Конструктивно приборы состоят из измерительного блока, в дополнение к которому по заказу могут поставляться датчик линейного перемещения (ДП12) с измерительными стержнями, датчик углового перемещения (ДП21), а также комплект соединительных кабелей.
Приборы имеют один канал измерений линейных и угловых перемещений, три канала измерений интервалов времени и два канала измерений силы постоянного электрического тока.
Питание приборов осуществляется от встроенного аккумулятора.
Пломбирование приборов от несанкционированного доступа осуществляется с помощью наклейки.
Знак поверки наносится на заднюю панель прибора.
Заводской номер в виде цифро-буквенного обозначения, состоящего из трех арабских цифр и буквы латинского алфавита наносится на информационную табличку, расположенную на задней панели прибора.

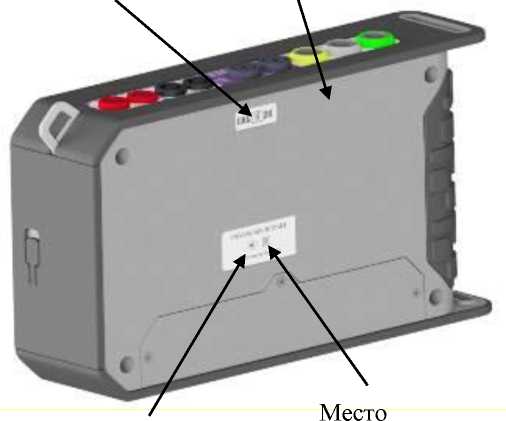

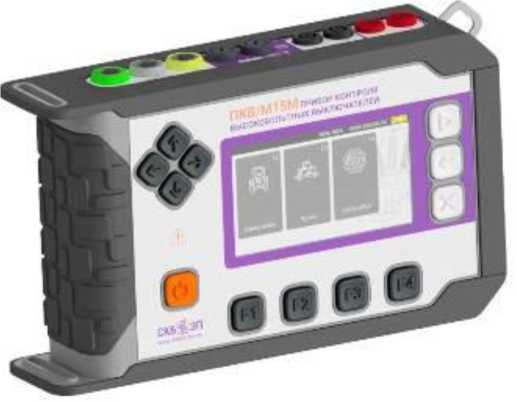

Общий вид приборов с указанием мест нанесения знака утверждения типа, заводского номера и мест пломбировки приведён на рисунке 1. Цвета корпуса и кнопок могут отличаться от приведенных на рисунке 1.
Место
нанесения
Место знака поверки
пломбировки
нанесения
Место нанесения
знака утверждения
заводского номера
типа
Рисунок 1 - Общий вид приборов с указанием мест нанесения знака утверждения типа, заводского номера и мест пломбировки
Программное обеспечение (далее - ПО) состоит из внешнего и встроенного ПО.
Внешнее ПО устанавливается на персональный компьютер и предназначено для считывания с приборов результатов измерений силы постоянного тока. Используется только при проведении поверки приборов.
Встроенное ПО состоит из двух частей: метрологически значимого ПО и системного ПО.
Метрологически значимое ПО обеспечивает приём, обработку и хранение измерительной информации в энергонезависимой памяти приборов. Метрологически значимое ПО выполнено отдельной службой, независящей от системного ПО, устанавливается на предприятии-изготовителе и не подлежит изменению в ходе эксплуатации.
Системное ПО выполняет функции управления, сбора данных, вывода информации на дисплей. Системное ПО не вносит изменения в измерительную информацию.
Идентификационные данные встроенного ПО представлены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные метрологически значимого встроенного ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | СКБ158.00.00.000ПО |
| Номер версии (идентификационный номер) ПО | 1.0.хх.хх |
Таблица 2 - Идентификационные данные метрологически значимого внешнего ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | util-cal |
| Номер версии (идентификационный номер) ПО | уег.1.1.х |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики представлены в таблицах 3 и 4 соответственно.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных перемещений, мм 1) | от 1 до 500 от 1 до 600 от 1 до 900 |
| Пределы допускаемой абсолютной погрешности измерений линейных перемещений, мм | ±1 |
| Диапазон измерений угловых перемещений 2) | от 0,09° до 360° |
| Пределы допускаемой абсолютной погрешности измерений угловых перемещений | ±0,56° |
| Диапазон измерений силы постоянного электрического тока, А | от -20 до +20 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного электрического тока, А | ±(0,1+0,005-|Ix|) 3) |
| Диапазон измерений интервалов времени, мс | от 0,1 до 10 000 |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, с | ±10-4<1+tx) 4) |
| Примечания: 1) при наличии датчика линейных перемещений ДП12 в комплектности и в зависимости от длины измерительного стержня 2) при наличии датчика угловых перемещений ДП21 в комплектности 3) |Ix| - модуль измеренного значения силы постоянного электрического тока, А 4) tx - измеренное значение интервала времени, с | |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Дискретность измерений интервалов времени, мс | 0,1 |
| Дискретность измерений угловых перемещений | 0,09° |
| Дискретность измерений линейных перемещений, мм | 0,5 |
| Габаритные размеры измерительного блока (длинахширинахвысота), мм, не более | 250х150х60 |
| Масса, кг, не более: - измерительного блока - прибора в стандартной комплектации | 1,3 4 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без конденсации влаги), %, не более - атмосферное давление, кПа (мм рт. ст.) | от -20 до +55 95 от 84 до 106 (от 630 до 795) |
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Комплектность приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измерительный блок ПКВ/М15М | 058.00.00.000 | 1 шт. |
| Зарядное устройство | _ | 1 шт. |
| Датчик линейного перемещения ДП12 | 012.00.00.000 | 1 шт.* |
| Датчик углового перемещения ДП21 | 009.00.00.000 | 1 шт.* |
| Стержень измерительный 700 мм | 012.03.00.000-02 | 1 шт.* |
| Стержень измерительный 1000 мм | 012.03.00.000 | 1 шт.* |
| Стержень измерительный 550 мм | 012.03.00.000-01 | 1 шт.* |
| Кабель датчика | 053.08.00.000 | 1 шт.* |
| Разветвитель кабелей полюсов | 058.04.00.000 | 1 шт. |
| Кабель управления | 058.05.00.000/-01 | 2 шт. |
| Кабели полюсов | 058.09.00.000/-01/-02/-03 | 6 шт. |
| Удлинители кабелей полюсов | 058.07.00.000/-01/-02/-03 | 6 шт.* |
| Разветвитель общего кабеля | 058.06.00.000 | 1 шт. |
| Кабель USBA-USB Type-C | _ | 1 шт. |
| Предохранитель Т6,3 А | _ | 2 шт. |
| Ремень | 058.16.00.000 | 1 шт. |
| Сумка | 126.06.00.000 | 1 шт. |
| Комплект крепежных приспособлений для выключателей | _ | 1 шт.* |
| Дополнительный аккумулятор | 058.10.00.000 | 1 шт.* |
| Руководство по эксплуатации | 158.00.00.000 РЭ | 1 экз. |
| Формуляр | 158.00.00.000 ФО | 1 экз. |
| Датчик ДП12. Паспорт | 012.00.00.000 ПС | 1 экз.* |
| Датчик ДП21. Паспорт | 009.00.00.000 ПС | 1 экз.* |
| Примечание: * по заказу | ||
приведены в разделе 2 «Использование прибора» документа 158.00.00.000 РЭ «Прибор контроля высоковольтных выключателей ПКВ/М15М. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.66-158-41770454-2024 Прибор контроля высоковольтных выключателей ПКВ/М15М. Технические условия.
