| Номер в госреестре | 93513-24 |
| Наименование СИ | Калибраторы токовой петли |
| Обозначение типа СИ | CL200 |
| Изготовитель | Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН"), г. Москва; Xi'an Beicheng Electronics Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 17.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы токовой петли CL200 (далее - калибраторы) предназначены для измерений и воспроизведений напряжения и силы постоянного тока.
Принцип действия калибраторов заключается в преобразовании цифровых сигналов в аналоговые с помощью цифро-аналогового преобразователя и преобразовании входных аналоговых сигналов в цифровую форму с помощью аналогово-цифрового преобразователя и отображении результата измерений на дисплее калибратора.
Калибраторы выпускаются под торговой маркой Meyertec.
Калибраторы могут работать с токовым контуром (петлёй), питающимся как от внешнего источника, так и от калибратора.

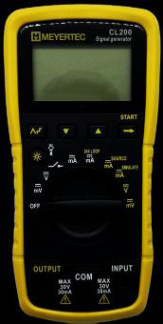

Конструктивно калибраторы выполнены в пластмассовом корпусе желтого цвета и являются переносными изделиями. На лицевой панели калибратора расположен дисплей, переключатель функциональных режимов калибратора и гнёзда для подключения измерительных выводов (щупов), на задней панели размещена съемная крышка, под которой расположен отсек для элементов питания. Допускается изготовление калибраторов с другим цветом корпуса.
Заводской номер наносится на маркировочную наклейку, расположенную на задней панели, типографским методом в виде цифрового кода.

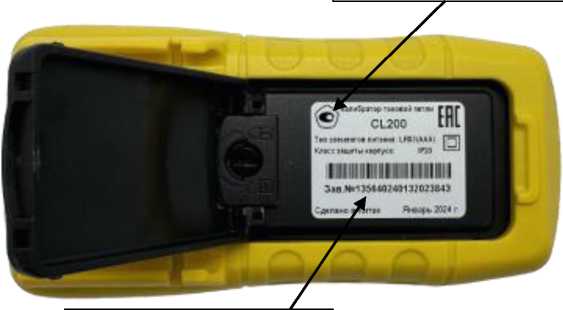

Общий вид калибраторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на калибраторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) калибраторов не предусмотрено.
Место нанесения
знака утверждения типа
Место нанесения
заводского номера
Рисунок 1 - Общий вид калибраторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение (далее - ПО) калибраторов представлено встроенным ПО, устанавливаемым в энергонезависимую память при изготовлении и выполняющим функции измерений и воспроизведений.
Конструкция калибраторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО подразделяется на метрологически значимую и незначимую части.
Метрологические характеристики калибраторов нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО калибраторов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | V.1.XX |
| Цифровой идентификатор ПО | - |
| Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (v.1.); - номер версии метрологически незначимой части ПО (хх), где «х» может принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений/воспроизведений напряжения постоянного тока, В | от 1 до 10 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений/воспроизведений) основной погрешности измерений/воспроизведений напряжения постоянного тока, % | ±0,2 |
| Диапазон измерений/воспроизведений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений/воспроизведений) основной погрешности измерений/воспроизведений силы постоянного тока, % | ±0,2 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений/воспроизведений) дополнительной погрешности измерений/воспроизведений напряжения и силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % | ±0,1 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +28 от 30 до 80 от 84,0 до 106,7 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение питания постоянного тока, В | 4,5 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 147x42x75 |
| Масса, кг, не более | 0,35 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от 0 до +50 от 30 до 80 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Калибратор токовой петли | CL200 | 1 шт. |
| Паспорт | КУВФ.411181.003ПС | 1 экз. |
| Руководство по эксплуатации | КУВФ.411181.003РЭ | 1 экз. |
| Комплект щупов | - | 1 шт. |
| Элемент питания | - | 1 компл. |
приведены в разделе 4 «Использование по назначению» документа КУВФ.411181.003РЭ «Калибратор токовой петли CL200. Руководство по эксплуатации».
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
ТУ 27.90.40-002-46526536-2023 «Калибраторы токовой петли CL200. Технические условия».
