| Номер в госреестре | 93515-24 |
| Наименование СИ | Плиты поверочные и разметочные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Метрологический Центр Севр групп" (ООО "МЦ Севр групп"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 17.10.2029 |
| МПИ (интервал между поверками) | 2 года, при использовании в качестве эталона - 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Плиты поверочные и разметочные (далее по тексту - плиты) предназначены для измерений отклонений от прямолинейности и плоскостности, использования в качестве образца плоской поверхности для установки деталей, высокоточных приборов и средств измерений, для разметки в лабораторных и производственных условиях, а также для работы по методу «пятен на краску».
Принцип действия плит основан на сравнении просвета между рабочей поверхностью плиты и контролируемой плоскости деталей или каких-либо поверхностей с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине при измерении отклонения от прямолинейности, и на методе «пятен на краску» при контроле неплоскостности деталей.
Плиты изготавливаются следующих исполнений:
1 - чугунные, с ручной шабровкой рабочих поверхностей;
2 - чугунные, с механически обработанными рабочими поверхностями;
3 - гранитные, плиты без бортовых захватов, с нормированными допусками перпендикулярности боковых поверхностей к рабочей поверхности и взаимной перпендикулярности боковых поверхностей;
4 - гранитные, плиты с двумя бортовыми захватами и нормированным допуском перпендикулярности двух боковых поверхностей к рабочей поверхности;
5 - гранитные, плиты с четырьмя боковыми захватами и нормированным допуском перпендикулярности боковых поверхностей к рабочей и взаимной перпендикулярности боковых поверхностей одного из углов плиты.
Плиты исполнений 3, 4 и 5 изготавливаются из диабаза, габбро и различного типа гранитов. Допускается неоднородность структуры и цвета плит, не влияющих на эксплуатационные качества.
Плиты изготавливаются классов точности: 0, 1, 2 и 3 и отличаются между собой допусками плоскостности рабочих поверхностей.
Плиты всех исполнений размерами 630 х 400 мм и менее имеют три опорные точки, свыше 630 х 400 мм - не менее пяти опорных точек.
Опоры плит исполнений 1 и 2 размерами 1000 х 630 и более регулируемые. Опоры плит исполнений 1 и 2 размерами 630 х 400 мм и менее могут быть изготовлены регулируемыми.
Опоры плит исполнений 3, 4, 5 размерами 630 х 400 и более регулируемые. Опоры плит размерами 400 х 400 мм и менее могут быть изготовлены регулируемыми.
Пример условного обозначения плиты исполнения 1, 0-го класса точности, размерами 1000 х 630 мм:
Плита 1-0-1000 х 630 ГОСТ 10905-86
то же, плиты исполнения 3, 0-го класса точности, размерами 630х400 мм:
Плита 3-0-630 х 400 ГОСТ 10905-86
©
Товарный знак 'нон наносится на титульный лист паспорта плит типографским методом и на маркировочную пластину, расположенную на нерабочей поверхности плиты, краской или методом лазерной гравировки.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на маркировочную пластину, расположенную на нерабочей поверхности плиты, краской или методом лазерной гравировки в местах, указанных на рисунках 1-5.
Возможность нанесения знака поверки на средство измерений отсутствует.

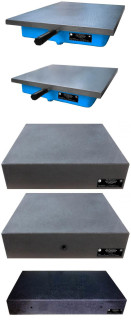

Общий вид плит указан на рисунках 1-5.
Пломбирование плит от несанкционированного доступа не предусмотрено.

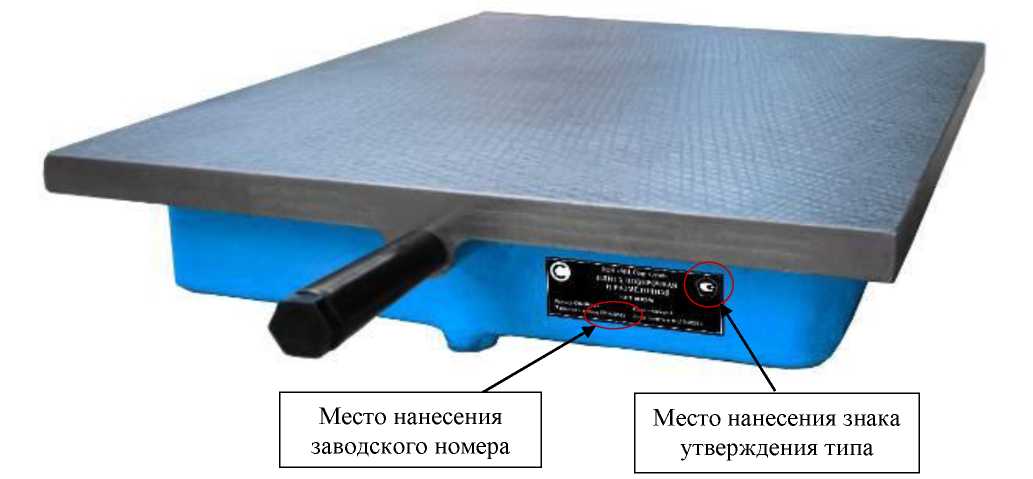

Рисунок 1 - Общий вид плит исполнения 1 с указанием мест нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера

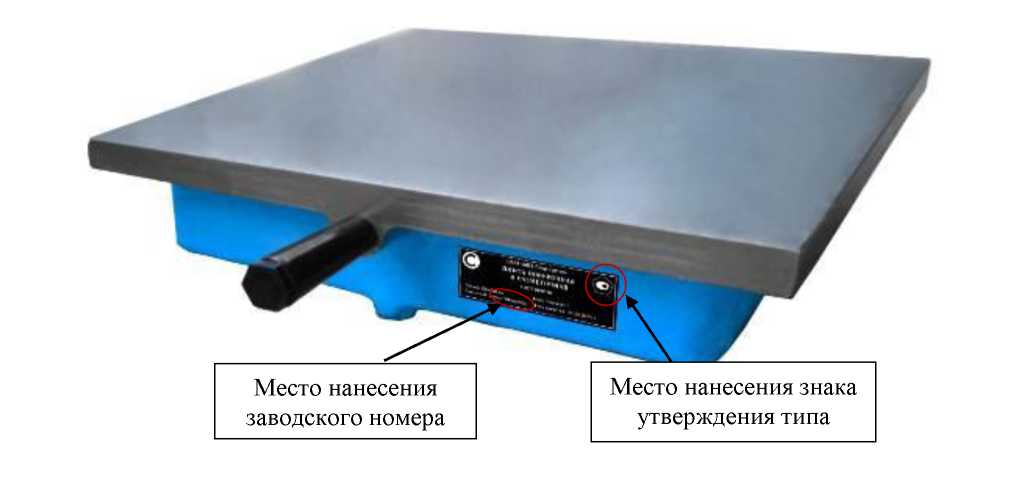

Рисунок 2 - Общий вид плит исполнения 2 с указанием мест нанесения заводского номера и знака утверждения типа
Место нанесения Место нанесения знака заводского номера утверждения тапа
Рисунок 3 - Общий вид плит исполнения 3 с указанием мест нанесения заводского номера и знака утверждения типа
Место нанесения Место нанесения знака заводского номера утверждения типа
Рисунок 4 - Общий вид плит исполнения 4 с указанием мест нанесения заводского номера и знака утверждения типа
Место нанесения Место нанесения знака заводского номера утверждения типа
Рисунок 5 - Общий вид плит исполнения 5 с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 1 - Основные размеры и классы точности плит
| Размеры плит, мм | Исполнения | Классы точности |
| 250х250 | 1 2 3; 4; 5 | 0; 1 1; 2; 3 0 |
| 400 х 400 | 1 2 3; 4; 5 | 0; 1 1; 2; 3 0 |
| 630х400 | 1 2 3; 4; 5 | 0; 1 1; 2; 3 0 |
| 1000х630 | 1 2 3; 4; 5 | 0; 1 1; 2; 3 0 |
| 1600х1000 | 1 2 3; 4; 5 | 0; 1 1; 2; 3 0 |
| 2000х1000 | 1 2 3; 4; 5 | 0; 1 1; 2; 3 0 |
| 2500х1600 | 1 2 3; 4; 5 | 0; 1 1; 2; 3 0 |
Таблица 2 - Метрологические характеристики плит
| Размеры плит, мм | Допуск плоскостности, мкм, для классов точности | |||
| 0 | 1 | 2 | 3 | |
| 250х 250 | 4 | 8 | 16 | 30 |
| 400 х 400 | 6 | 12 | 25 | 50 |
| 630х400 | 8 | 16 | 30 | 60 |
| 1000х630 | 10 | 20 | 40 | 80 |
| 1600х1000 | 12 | 25 | 50 | 100 |
| 2000х1000 | 16 | 30 | 60 | 120 |
| 2500х1600 | 16 | 30 | 60 | 120 |
| Примечание: Допуск плоскостности у плит исполнений 1 и 2 не устанавливается на расстоянии до 5 мм от краев плит размерами 630 х 400 мм включительно и не менее 10 мм от краев плит размерами свыше 630 х 400 мм, у плит исполнений 3, 4, 5 на расстоянии 10 мм от краев плит размерами 630 х 400 включительно и до 20 мм от краев плит размерами свыше 630 х 400 мм | ||||
Таблица 3 - Параметр шероховатости Ra по ГОСТ 2789-93 рабочих поверхностей для плит
исполнений 2, 3, 4, 5
| Размеры плит, мм | Параметр шероховатости Ra рабочих поверхностей, мкм, не более, плит классов точности | ||
| 0 | 1 | 2 и 3 | |
| 250х 250 | 0,32 | 0,63 | 1,25 |
| 400 х 400 | |||
| 630х400 | |||
| 1000х630 | 1,25 | ||
| 1600х1000 | |||
| 2000х1000 | |||
| 2500х1600 | |||
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Число пятен* в квадрате со стороной 25 мм, шт., не менее, для плит исполнения 1 - при выпуске из производства, классов точности: 0 1 - в эксплуатации и после ремонта, классов точности: 0 1 | 25 20 20 15 |
| Разность количества пятен в любых двух квадратах со стороной 25 мм, шт., не более | 5 |
| Допуск перпендикулярности боковых поверхностей к рабочей поверхности и боковых поверхностей плит исполнений 1, 2, 3 между собой, степень точности по ГОСТ 24643-81 | 12 |
| Допуск перпендикулярности боковых поверхностей к рабочей поверхности и боковых поверхностей плит исполнений 4, 5 между собой, степень точности по ГОСТ 24643-81 | 7 |
| Параметр шероховатости Ra по ГОСТ 2789-73 боковых поверхностей плит, мкм, не более: - исполнений 1 и 2 - исполнений 3, 4, 5 | 5,0 2,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - для плит классов точности 0 и 1 - для плит классов точности 2 и 3 - относительная влажность окружающего воздуха, %, не более | от +16 до +24 от +14 до +26 80 |
| Примечание: * Требования к количеству пятен не распространяется на зону, расположенную на расстоянии до 5 мм от краев плит размерами 630 х 400 мм включительно и не менее 10 мм от краев плит размерами свыше 630 х 400 мм | |
Таблица 5 - Габаритные размеры и масса плит
| Размеры плит, мм | Длина, мм, не более | Ширина, мм, не более | Высота, мм, не более | Масса плит исполнений 1, 2, кг, не более | Масса плит исполнений 3, 4, 5, кг, не более |
| 250х250 | 250 | 250 | 90 | 15 | 10 |
| 400 х 400 | 400 | 400 | 110 | 40 | 36 |
| 630 х 400 | 630 | 400 | 120 | 90 | 80 |
| 1000х630 | 1000 | 630 | 200 | 350 | 450 |
| 1600х1000 | 1600 | 1000 | 250 | 870 | 1050 |
| 2000х1000 | 2000 | 1000 | 260 | 1100 | 1500 |
| 2500х1600 | 2500 | 1600 | 380 | 4200 | 4500 |
наносится на маркировочную пластину, расположенную на нерабочей поверхности плиты, краской или методом лазерной гравировки и на титульный лист паспорта типографским методом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Плита | - | 1 шт. |
| Ручки | - | 1 комплект |
| Опоры регулируемые (в зависимости от размера плиты) | - | 1 комплект |
| Крышка или транспортировочная упаковка | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта плит.
Приказ Федерального агентства по техническому регулированию и метрологии от 15 марта 2021 г. № 314 «Об утверждении Государственной поверочной схемы для средств измерений отклонений от прямолинейности и плоскостности»;
ГОСТ 10905-86 «Плиты поверочные и разметочные. Технические условия».
