| Номер в госреестре | 93524-24 |
| Наименование СИ | Хроматографы газовые |
| Обозначение типа СИ | M6 |
| Изготовитель | Asicotech (JiangSu) Scientific Instrument Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 17.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы газовые М6 (далее по тексту - хроматографы) предназначены для качественного и количественного анализа (измерения) содержания компонентов, входящих в состав органических и неорганических смесей веществ, в соответствии с аттестованными методами (методиками) измерений.
Принцип действия хроматографов основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации аналитического сигнала от компонента с помощью детектора.
Хроматографы представляют собой стационарные настольные лабораторные приборы, выполненные в моноблочном исполнении и включающие в себя термостат с детекторами и колонками, блок ввода проб, блок контроля газовых потоков и внешний компьютер. Хроматографы могут комплектоваться автосамплером для ввода жидких проб. Также предусмотрено использование ручного ввода проб через инжектор.
В зависимости от решаемой аналитической задачи хроматографы могут быть оснащены детекторами из следующего перечня:
- ПИД — пламенно-ионизационный детектор;
- ПФД — пламенно-фотометрический детектор;
- ЭЗД - электронно-захватный детектор;
- ДТП — детектор по теплопроводности.
Нанесение знака поверки на хроматографы не предусмотрено.
Заводской номер хроматографов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом печати на табличку, приклеиваемую к корпусу хроматографа. Пример идентификационной таблички приведен на рисунке 2.
Пломбирование хроматографов не предусмотрено.
Общий вид хроматографа представлен на рисунке 1.

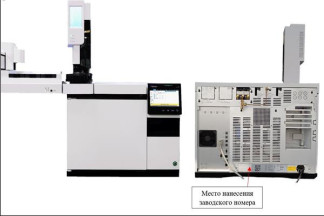

Рисунок 1 - Общий вид средства измерений
Рисунок 2 - Идентификационная табличка хроматографов
Хроматографы эксплуатируются с программным обеспечением (далее ПО), устанавливаемым на персональный компьютер (ПК) и выполняющим следующие функции:
- управление хроматографом и детекторами;
- настройка режимов работы;
- получение и обработка хроматограмм, создание отчетов.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Unilite |
| Номер версии (идентификационный номер) ПО, не ниже | 5.0 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел детектирования, не более: - ПИД, г/с по гексадекану | 1,74 • 10-12 |
| - ДТП, г/см3 по гексадекану | 1,04 • 10-9 |
| - ПФД, г/с по паратион-метилу (метафосу) | 3,05 • 10-12 |
| - ЭЗД, г/см3 по линдану | 4,97 • 10-15 |
| Предел допускаемого относительного среднеквадратического отклонения выходного сигнала (площади пика), %: - ПИД | 0,436 |
| - ДТП | 0,321 |
| - ПФД | 0,588 |
| - ЭЗД | 0,721 |
| Относительное изменение выходного сигнала (площади пика) за 24 часа непрерывной работы, %, не более: - ПИД | 0,48 |
| - ДТП | 1,30 |
| - ПФД | 1,00 |
| - ЭЗД | 0,71 |
| Уровень флуктуационных шумов нулевого сигнала, не более: - ПИД, пА | 0,025 |
| - ДТП, мкВ | 11,9 |
| - ПФД, пА | 10,19 |
| - ЭЗД, Гц | 0,475 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц | от 90 до 264 от 47 до 63 |
| Потребляемая полная мощность, кВ^А, не более | 2,25 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 520х490х610 |
| Масса, кг, не более | 30 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - диапазон относительной влажности, % - диапазон атмосферного давления, кПа | от +15 до +30 от 20 до 70 от 85 до 106 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10000 |
наносится типографским способом на титульные листы руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Хроматограф газовый М61) | - | 1 шт. |
| Руководство по эксплуатации | 3.2 2021.5 | 1 шт. |
| 1) Комплект поставки формируется в соответствии с заказом документацией | и эксплуатационной | |
приведены в п. 4 «Работа с прибором», п. 5 «Метод и последовательность», п. 6 «Хроматограммы и обработка данных» документа «Газовые хроматографы М6. Руководство по эксплуатации».
Стандарт предприятия Asicotech (JiangSu) Scientific Instrument Co., Ltd, Китай
