Трансформаторы напряжения ТНГ, 93527-24

93527-24
Трансформаторы напряжения ТНГ (далее по тексту- трансформаторы) предназначены для масштабного преобразования напряжения переменного тока с целью последующей передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 93527-24
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ ТНГ
Изготовитель Общество с ограниченной ответственностью "Эйч Энерджи" (ООО "Эйч Энерджи"), г. Москва; Производственная площадка: Филиал Общества с ограниченной ответственностью "Эйч Энерджи" в городе Екатеринбурге (Филиал ООО "Эйч Энер
Год регистрации 2024
Срок свидетельства 21.10.2029
МПИ (интервал между поверками) 8 лет
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения ТНГ (далее по тексту- трансформаторы) предназначены для масштабного преобразования напряжения переменного тока с целью последующей передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Трансформаторы являются электромагнитными элегазовыми аппаратами и предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, устройствам защиты и управления в сетях трёхфазного переменного тока частотой 50 Гц с заземленной нейтралью на номинальное напряжение 110 и 220 кВ.

Структура условного обозначения трансформатора представлена на рисунке 1.

ТНГ- X Н - Х/Х/Х - Х/Х/Х X X

Категория размещения по ГОСТ 15150-69______

Климатическое исполнение по ГОСТ 15150-69

Номинальная нагрузка, ВА

Класс точности

Модификация изделия

Номинальное напряжение, кВ*

Газонаполненный

Напряжения Трансформатор

Рисунок 1 - Структурная схема трансформаторов напряжения ТНГ

Принцип действия трансформатора основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и соотношения витков первичной и вторичной обмоток.

Первичная и вторичные обмотки размещены в герметичном баке, заполненном смесью элегаза и азота. Уровень давления газовой смеси внутри трансформатора контролируется специальным монитором плотности. Для обеспечения безопасности при эксплуатации предусмотрен предохранительный клапан с разрывной мембраной. Трансформаторы могут иметь до пяти вторичных обмоток. Сверху на бак устанавливается полимерный/фарфоровый изолятор. На верхнем фланце изолятора расположен вывод для подвода высокого напряжения. На баке трансформатора находится коробка вторичных выводов. Коробка закрыта крышкой, которая может пломбироваться. Трансформаторы эксплуатируются на открытом воздухе в районах с умеренным и холодным климатом. Высота установки над уровнем моря - до 1000 метров.

Нанесение знака поверки на трансформатор не предусмотрено.

Заводской номер наносится любым технологическим способом на табличку технических данных трансформаторов в виде цифрового или буквенно-цифрового кода.

Общий вид трансформаторов, место нанесения заводского номера и место пломбировки представлены на рисунке 2.

Место

номера

Место нанесения знака утверждения типа

нанесения

заводского

Место пломбировки

ТНГ-110Н

Ms» .I,    "*■" "«t И1,

|{Ям и iiiiai ""ч га в? йе kpowwtrhs#

ТНГ-220Н

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место пломбировки

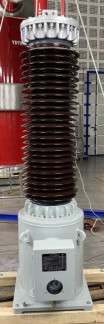

Рисунок 2 - Общий вид трансформаторов напряжения ТНГ-110Н и ТНГ-220Н, места нанесения заводского номера и места пломбировки от несанкционированного доступа

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Модификации

ТНГ-110Н

ТНГ-220Н

Номинальное напряжение первичной обмотки, кВ

110/V3

220/\3

Наибольшее рабочее напряжение, кВ

126/\3

252/\3

Номинальное напряжение основной вторичной обмотки, В

100/Д 110/Д 120/\3

Номинальное напряжение дополнительной вторичной обмотки, В

100, 100/Д 100/3

Класс точности основной вторичной обмотки по ГОСТ 1983-2015

0,2; 0,5; 1,0; 3,0; 3Р; 6Р

Класс точности дополнительной вторичной обмотки по ГОСТ 1983-2015

3Р; 6Р

Номинальная мощность основных вторичных обмоток, ВА

от 1 до 1000

Номинальная мощность дополнительных вторичных обмоток, ВА

От 1 до 1000

Номинальная частота, Гц

50

Таблица 2 -Технические характеристики

Наименование характеристики

Значение

Модификации

ТНГ-110Н

ТНГ-220Н

Габаритные размеры (длинахширинахвысота), мм, не более

600х800х2250

700x900x3600

Масса, кг, не более

590

1100

Условия эксплуатации:

- температура окружающей среды, °С

от - 60 до +40

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее

2-106

Средний срок службы, лет, не менее

40

Знак утверждения типа

наносится любым технологическим способом на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество шт./экз.

Трансформатор напряжения

ТНГ-XXX1) y2)

1

Паспорт

ДТЕР.671243.001 ПС

1

Руководство по эксплуатации

ДТЕР.671243.001.РЭ

1

1) Номинальное напряжение

2) Модификация

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» ДТЕР.671243.001 РЭ Редакция 2. Трансформаторы напряжения ТНГ. Руководство по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;

ДТЕР.671243.001 ТУ. Трансформаторы напряжения ТНГ. Технические условия.

Зарегистрировано поверок 15
Поверителей 1
Актуальность данных 19.11.2024
