Государственный реестр средств измерений

Весы торговые электронные MARTA, 93528-24

93528-24
Весы торговые электронные MARTA (далее - средства измерений) предназначены для измерений массы.
Карточка СИ
Номер в госреестре 93528-24
Наименование СИ Весы торговые электронные
Обозначение типа СИ MARTA
Изготовитель XIAMEN MERC ELECTRONIC TECHNOLOGY CO., LTD, Китай
Год регистрации 2024
Срок свидетельства 21.10.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Весы торговые электронные MARTA (далее - средства измерений) предназначены для измерений массы.

Описание

Принцип действия средств измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений. Измеренное значение массы и информация о цене единицы товара (продукта) используется для вычисления его стоимости. Результаты измерений и расчета стоимости отображаются в визуальной форме на дисплее.

Терминология и обозначения метрологических характеристик приведены в соответствии с ГОСТ OIML R 76-1—2011.

Конструктивно средства измерений состоят из следующих функциональных узлов:

- грузоприемное устройство (далее — ГПУ), механическая конструкция, предназначенная для принятия нагрузки и опирающаяся на один весоизмерительный тензорезисторный датчик (далее — датчик);

- электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее измеренное значение массы и стоимости товара на основе заранее введенной оператором цены за единицу товара;

- показывающее устройство;

- клавиатура оператора и функциональные клавиши.

Средства измерений снабжены следующими устройствами и функциями:

- устройство первоначальной установки на нуль;

- устройство автоматической установки на нуль;

- устройство слежения за нулем;

- устройство уравновешивания тары - устройство выборки массы тары.

Маркировочная табличка средств измерений выполнена в виде ламинированной наклейки, разрушаемой при снятии. Маркировочная табличка средств измерений наносится на боковую часть корпуса средства измерений и содержит следующие основные данные, нанесенные методом термотрансферной печати:

- наименование и обозначение средств измерений;

- товарный знак предприятия-изготовителя или его полное наименование;

- знак утверждения типа средств измерений;

- значение максимальной нагрузки Мах1/Мах2/Махз;

- значение минимальной нагрузки (Min);

- значение поверочного интервала (e1/e2/e3);

- значение действительной цены деления (шкалы) (d1/d2/d3);

- диапазон уравновешивания массы тары (выборки) (Т-);

- диапазон рабочих температур;

- заводской (серийный) номер средств измерений.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на маркировочную табличку посредством лазерной печати в виде цифрового обозначения, состоящего из арабских цифр.

Средства измерений изготавливаются трёхинтервальными в двух модификациях, отличающихся расположением дополнительного показывающего устройства на корпусе средства измерений, или на стойке.

Обозначение модификаций средств измерений имеет вид: X01-A1-30-A2, где:

X 01 - идентификационный номер изготовителя;

3 0 -максимальная нагрузка;

A 1 - положение дополнительного дисплея показывающего устройства:

- на корпусе средства измерений (модификация без стойки);

- на стойке (модификация со стойкой), если присутствует;

A2 - наличие интерфейса RS-232/USB:

- если присутствует.

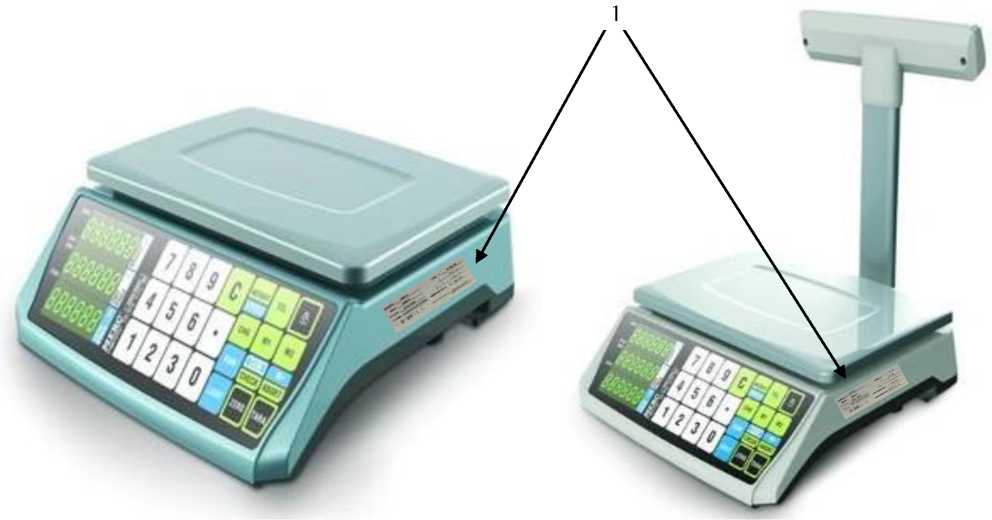

Общий вид средств измерений различного конструктивного исполнения представлен на рисунке 1.

исполнение без стойки

исполнение со стойкой

Рисунок 1 - Общий вид средств измерений (1- место нанесения маркировочной таблички)

Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.

Место пломбирования

Рисунок 2 - Схема пломбировки средств измерений от несанкционированного доступа (свинцовая или пластиковая пломба)

Нанесение знака поверки на средства измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) средств измерений является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти, расположенной на плате аналогово-цифрового преобразователя и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы средств измерений, вход в который защищен административным паролем и невозможен без применения специализированного оборудования изготовителя. Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса средств измерений, доступ к параметрам регулировки и настройки возможен только при нарушении пломбы.

Конструкция средств измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационным признаком ПО служит номер версии, который отображается на основном дисплее показывающего устройства при включении средства измерений.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Номер версии (идентификационный номер ПО), не ниже

R04-01

Цифровой идентификатор ПО

Технические характеристики

Таблица 2 - Метрологические характеристики СИ для модификаций средств измерений

Наименование характеристики

Значение

Максимальная нагрузка Мах1/Мах2/Махз , кг

6 / 15 / 30

Минимальная нагрузка Min, кг

0,04

Поверочный интервал e 1/ e2 / e 3, и действительная цена деления, d1/ d2/ d3, (ei=di), г

1 / 2 / 5

Диапазон уравновешивания тары (выборка), кг

100 % Maxr

Пределы допускаемой погрешности определения массы при поверке (в эксплуатации), для нагрузки m, выраженной в поверочных делениях е i, для каждого интервала взвешивания

Min < m < 500^ ег

500^ ei < m < 2000^ ег

2000^ ег < m < Maxi

±0,5ег (±1 ei) ±1 ег (±2ег) ±1,5ег (±3ег)

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, оС

от -10 до +40

- относительная влажность, %

до 85 включ.

Параметры электрического питания от сети переменного тока: - напряжение, В

от 187 до 242

- частота переменного тока, Гц

от 49 до 51

Параметры электрического питания от источника постоянного тока: напряжение, В, не более

5

Габаритные размеры, мм, не более: - ширина

325

- длина

330

- высота

425

Масса, кг, не более

4

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе средства измерений, а также типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы торговые электронные

MARTA

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Сведения о методах измерений

приведены в разделе «Включение весов» документа РЭ «Весы электронные торговые MARTA. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

Техническая документация изготовителя.
