| Номер в госреестре | 93535-24 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | MT Measurement |
| Изготовитель | Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 21.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры MT Measurement (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания исследуемых образцов различного происхождения в ультрафиолетовом и видимом участках спектра.
Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, падающего на исследуемый объект.
Выпускается 18 моделей спектрофотометров: V3, V3S, V4, V4N, V5, V5S, V6, V6S, UV4, UV4N, UV4N PLUS, UV5, UV5S, UV6, UV6S, UV7, UV8, UV9, отличающихся конструкцией, метрологическими и техническими характеристиками.
Оптическая схема спектрофотометров V3, V3S, V4, V4N, V5, V5S, UV4, UV4N, UV4N PLUS, UV5, UV5S однолучевая, спектрофотометров V6, V6S, UV6, UV6S -расщепленный луч, спектрофотометров UV7, UV8, UV9 - двухлучевая. В качестве
источников излучения используются вольфрамовая лампа (для видимой области) и дейтериевая или ксеноновая лампа (для ультрафиолетовой области). Для разложения излучения в спектр используется монохроматор с дифракционной решеткой.
Конструктивно спектрофотометры выполнены в виде настольных приборов и состоят из отделения источника излучения, кюветного отделения и панели управления. Также спектрофотометры можно подключить к отдельно устанавливаемым компьютерам.
Корпус спектрофотометров изготавливается из металлических сплавов и пластика, окрашивается в цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером размещается на задней панели корпуса спектрофотометра. Серийный номер имеет цифровой формат, наносится типографским способом на клеевую этикетку. Общий вид спектрофотометров представлен на рисунке 1. Место нанесения серийного номера и знака утверждения типа на спектрофотометры представлено на рисунке 2.
а)
б)
в)
г)
д)

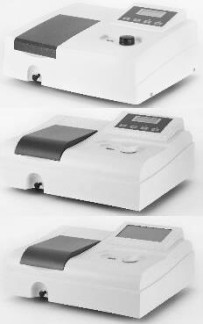

Рисунок 1 - Общий вид спектрофотометров:
а) V3, V3S, UV4; б) V4; в) V4N, UV4N, UV4N PLUS; г) V5, V5S, UV5, UV5S;
д) V6, V6S, UV6, UV6S, UV7; е) UV8, UV9
е)
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
К данному типу средств измерений относятся СИ, выпускаемые под товарным знаком «МТ Measurement».
Место нанесения знака утверждения типа
Место нанесения серийного номера

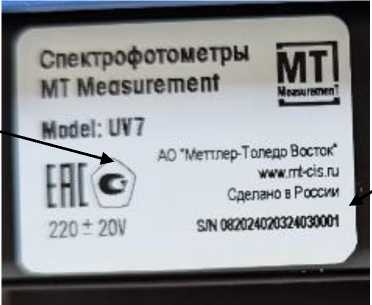

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа на спектрофотометры MT Measurement
Спектрофотометры оснащены встроенным программным обеспечением (далее -ПО). ПО управляет работой спектрофотометра, отображает результат, обрабатывает, передает и хранит полученные данные.
Спектрофотометры могут быть оснащены ПО, устанавливаемым дополнительно на персональный компьютер, при этом метрологически значимые функции остаются за автономным ПО. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики спектрофотометров учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для модели | |
| UV4N PLUS, V6, V6S, UV6, UV6S, UV7, UV8, UV9 | V3, V3S, V4, V4N, V5, V5S, UV4, UV4N, UV5, UV5S | |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер) ПО1 | 3.x1) | - |
| Цифровой идентификатор ПО | - | - |
| 1) х относится к метрологически незначимой части ПО и принимает значения от 0 до 999 | ||
Таблица 2 - Метрологические характеристики спектрофотометров V3, V3S, V4, V4N, V5, V5S, V6, V6S
| Наименование характеристики | Значение для модели | |||||
| V3 | V3S | V4 | V4N | V5 / V5S | V6 / V6S | |
| Спектральный диапазон измерений, нм | от 340 до 1000 | от 325 до 1000 | от 360 до 1000 | от 325 до 1000 | от 325 до 1000 | от 325 до 1000 |
| Диапазон измерений спектрального коэффициента направленного пропускания, % | от 0 до 100 | от 0 до 100 | от 0 до 100 | от 0 до 100 | от 0 до 100 | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений спектральных коэффициентов направленного пропускания, % | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 |
| Пределы допускаемой абсолютной погрешности установки длин волны, нм | ±2 | ±2 | ±2 | ±1 | ±1 | ±1 |
Таблица 3 - Метрологические характеристики спектрофотометров UV4, UV4N, UV4N PLUS, UV5, UV5S, UV6, UV6S, UV7, UV8, UV9
| Наименование характеристики | Значение для модели | |||||
| UV4 / UV4N / UV4N PLUS | UV5 / UV5S | UV6 / UV6S | UV7 | UV8 | UV9 | |
| Спектральный диапазон измерений, нм | от 200 до 1000 | от 190 до 1100 | от 190 до 1100 | от 190 до 1100 | от 190 до 1100 | от 190 до 1100 |
| Диапазон измерений спектрального коэффициента направленного пропускания, % | от 0 до 100 | от 0 до 100 | от 0 до 100 | от 0 до 100 | от 0 до 100 | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений спектральных коэффициентов направленного пропускания, % | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 |
| Наименование характеристики | Значение для модели | |||||
| UV4 / UV4N / UV4N PLUS | UV5 / UV5S | UV6 / UV6S | UV7 | UV8 | UV9 | |
| Пределы допускаемой абсолютной погрешности установки длин волны, нм | ±2 | ±1 | ±1 | ±1 | ±1 | ±1 |
Таблица 4 - Основные технические характеристики спектрофотометров V3, V3S, V4, V4N, V5, V5S, V6, V6S
| Наименование характеристики | Значение для модели | |||||
| V3 | V3S | V4 | V4N | V5 / V5S | V6 / V6S | |
| Спектральная ширина щели, нм, не более | 5 | 5 | 4 | 4 | 4 | 2 |
| Диапазон показаний спектрального коэффициента направленного пропускания, % | от 0 до 100 | от 0 до 100 | от 0 до 100 | от 0 до 100 | от 0 до 200 | от 0 до 200 |
| Диапазон показаний оптической плотности, Б | от 0 до 1,999 | от 0 до 1,999 | от 0 до 1,999 | от 0 до 1,999 | от -0,301 до 4 | от -0,301 до 4 |
| Уровень рассеянного света (220/360 нм), %, не более | 0,5 | 0,5 | 0,15 | 0,1 | 0,1 | 0,05 |
| Габаритные размеры, мм, не более: ширина глубина высота | 475 420 220 | 475 420 220 | 670 600 280 | 670 600 280 | 670 600 280 | 645 500 240 |
| Масса, кг, не более | 15 | 15 | 23 | 23 | 23 | 27 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 | |||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +5 до +35 85 | |||||
Таблица 5 - Основные технические характеристики спектрофотометров UV4, UV4N, UV4N PLUS, UV5, UV5S, UV6, UV6S, UV7, UV8, UV9
| Наименование характеристики | Значение для модели | |||||
| UV4 | UV4N, UV4N PLUS | UV5 / UV5S | UV6 / UV6S / UV7 | UV8 | UV9 | |
| Спектральная ширина щели, нм, не более | 4 | 4 | 2 | 2 | 2 | 0,5; 1; 2; 4; 5 |
| Диапазон показаний спектрального коэффициента направленного пропускания, % | от 0 до 100 | от 0 до 100 | от 0 до 200 | от 0 до 200 | от 0 до 200 | от 0 до 200 |
| Диапазон показаний оптической плотности, Б | от 0 до 1,999 | от 0 до 1,999 | от -0,301 до 4 | от -0,301 до 4 | от -0,301 до 4 | от -0,301 до 4 |
| Уровень рассеянного света (220/360 нм), %, не более | 0,3 | 0,3 | 0,1 | 0,03 | 0,02 | 0,02 |
| Габаритные размеры, мм, не более: ширина глубина высота | 475 420 220 | 475 420 220 | 670 600 280 | 670 600 280 | 670 600 280 | 645 500 240 |
| Масса, кг, не более | 15 | 15 | 23 | 23 | 23 | 27 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 | |||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +5 до +35 85 | |||||
наносится на титульный лист инструкции по эксплуатации и на маркировочную табличку методом компьютерной графики.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр | MT Measurement | 1 шт. |
| Инструкция по эксплуатации | — | 1 экз. |
| Методика поверки | — | 1 экз. |
приведены в разделе 8 «Измерение образцов» документа «Спектрофотометры
МТ Measurement. Инструкция по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении
Государственной поверочной схемы для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
ТУ 26.51.5-018-45862615-2023 «Спектрофотометры MT Measurement. Технические условия».
