Счетчики газа турбинные РЕД-Т, 93536-24

Назначение

Счетчики газа турбинные РЕД-Т (далее - счетчик) предназначены для коммерческого либо технологического измерения (учета) объемов плавно меняющегося потока очищенного неагрессивного, неоднородного по химическому составу газа, в том числе природного газа по ГОСТ 5542-2014 или по ГОСТ 5542-2022, а также воздуха, азота и других неагрессивных газов при использовании их в промышленных установках, магистральных трубопроводах, а также в системах энергоснабжения для коммерческого учета.

Описание

Принцип действия счетчика основан на использовании энергии потока газа для вращения чувствительного элемента счетчика - измерительного турбинного колеса. При этом при взаимодействии потока газа с измерительным турбинным колесом последнее вращается со скоростью, пропорциональной скорости (объемному расходу) измеряемого газа. Вращательное движение измерительного турбинного колеса через механический редуктор и магнитную муфту передается на счетный механизм, показывающий объемное количество газа, прошедшее через счетчик за время измерения.

Конструкция счетчика представляет собой прочный корпус с установленным на нем счетным механизмом. В проточной части корпуса установлено измерительное устройство, выполненное в виде конструктивно законченного узла, включающего в себя струевыпрямитель, измерительное турбинное колесо, редуктор, магнитную муфту и шарикоподшипниковые опоры вращения.

Счетный механизм состоит из восьми цифровых роликов. К счетному механизму счетчика подключен низкочастотный датчик импульсов. Электрические цепи датчиков импульсов состоят из последовательно соединенных резисторов и герконов. Рабочий геркон формирует счетные импульсы, количество которых пропорционально объему газа, прошедшему через счетчик. При появлении сильного внешнего магнитного поля контакты контрольного геркона размыкаются. Для удобства считывания показаний корпус счетной головы имеет возможность поворачиваться вокруг вертикальной оси на 355°.

На корпусе счетчика имеются, в зависимости от типоразмера и исполнения счетчика, одно или два места для отбора давления и одно место установки гильзы датчика температуры. При отсутствии гильз датчиков температуры отверстия закрыты резьбовыми заглушками.

В зависимости от максимального рабочего давления счетчики имеют исполнения: 1,6 и 10.

В зависимости от измеряемого диапазона расхода газа счетчики имеют типоразмеры: G65; G100; G160; G250; G400, G650, G1000, G1600; G2500; G4000.

В зависимости от направления потока газа счетчики выпускаются в конструктивных исполнениях «Л» (слева направо) и «П» (справа налево).

В зависимости от метрологических характеристик счетчики выпускаются в исполнениях «1», «2», или «2У».

Дополнительно по заказу счетчик может комплектоваться масляным насосом, а также среднечастотным и высокочастотным датчиками импульсов.

Структура условного обозначения счетчика:

PEA-T-G[1]-[2]-[3]-[4]-[5]-[6], где:

[1] - типоразмер: 65; 100; 160; 250; 400, 650, 1000, 1600; 2500; 4000;

[2] - диаметр условного прохода: 50, 80, 100, 150, 200, 250, 300;

[3] - конструктивное исполнение: «Л», «П»;

[4] - исполнение в зависимости от метрологических характеристик: «1», «2», «2У»;

[5] - исполнение в зависимости от предельного рабочего давления: 1,6, 10;

[6] - диапазон расходов счетчика.

Пример условного обозначения счетчика типоразмера 1000, с номинальным диаметром DN 100, конструктивного исполнения «Л», с максимальным рабочим давлением 1,6 МПа, исполнения в зависимости от метрологических характеристик «2У», с диапазоном расхода 1:50: РЕД-Т G1000-100^-2y-1,6-(1:50).

Общий вид счетчиков представлен на рисунке 1.

Пломбировку от несанкционированного доступа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы. Знак поверки наносят на пломбу винта крепления счетного механизма.

Заводской номер в виде цифрового кода наносится на циферблат отсчетного механизма одним из следующих методов: методом термопечати, лазерной маркировки или нанесением краски. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.

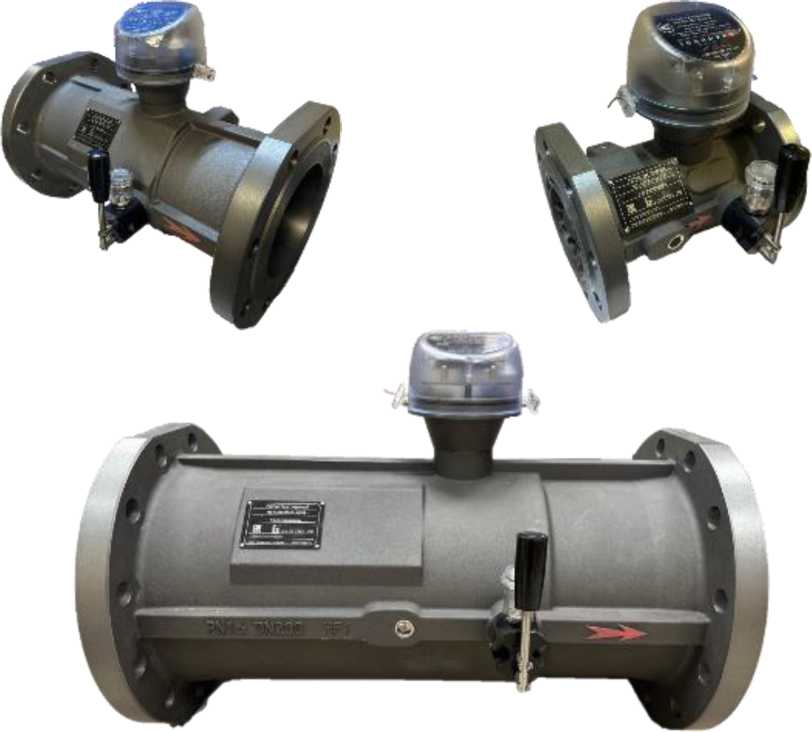

Рисунок 1 - Общий вид основных исполнений счетчиков

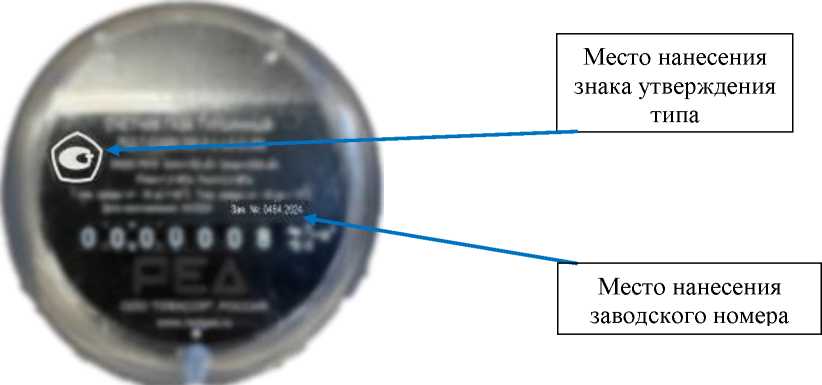

Рисунок 2 - Места нанесения заводского номера, знака утверждения типа

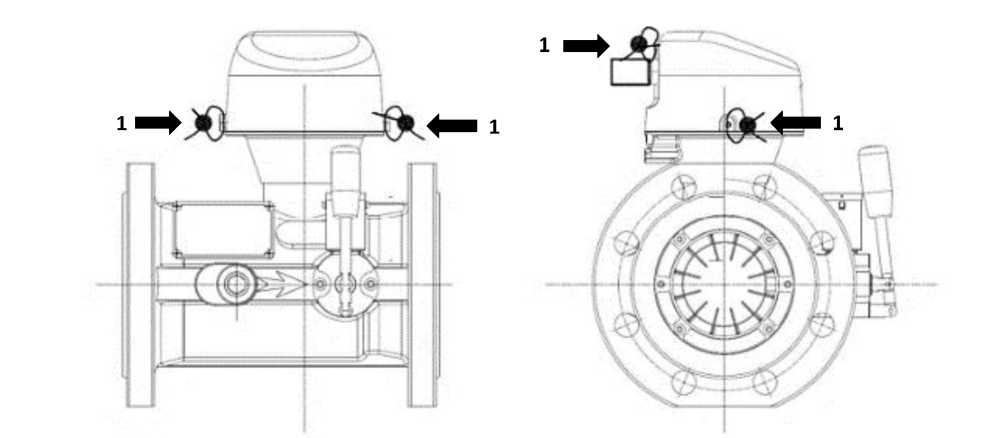

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки (1 - места нанесения знака поверки и установки пломбы завода-изготовителя)

Технические характеристики

Таблица 1 - М

Примечания

1 Исполнение «2» возможно только для счетчиков с диапазоном расхода 1:30 и 1:20.

2 Счетчики типоразмера G65 могут выпускаться только в исполнении «1».

3 Приняты следующие обозначения:

Qmax - максимальный объемный расход;

Qmin - минимальный объемный расход.

Таблица 2 - Пределы допускаемой относительной погрешности при измерении объема

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку методом термопечати, лазерной гравировки или нанесением краски и на титульный лист паспорта типографским способом или методом печати.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 2 руководства по эксплуатации.

Нормативные документы

ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п 6.7.1);

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ТУ 26.51.63.110-006-28494535-2024 «Счетчики газа турбинные РЕД-Т. Технические условия».
