| Номер в госреестре | 93541-24 |
| Наименование СИ | Барьеры искрозащиты |
| Обозначение типа СИ | I-10 |
| Изготовитель | Акционерное общество "Научно-Инженерный Центр "ИНКОМСИСТЕМ" (АО НИЦ "ИНКОМСИСТЕМ"), г. Казань |
| Год регистрации | 2024 |
| Срок свидетельства | 21.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Барьеры искрозащиты I-10 (далее по тексту - барьеры) предназначены для гальванической развязки и преобразований входных аналоговых сигналов силы постоянного тока в электрические выходные сигналы силы постоянного тока, а также в цифровые кодовые сигналы для передачи по протоколу HART между взрывоопасной и взрывобезопасной зонами, обеспечивая искробезопасные электрические параметры устройств.
Принцип действия барьеров основан на преобразовании входных аналоговых сигналов силы постоянного тока в электрические выходные сигналы силы постоянного тока с возможностью двунаправленной передачи сигналов по протоколу HART. Барьеры обеспечивают гальваническое разделение цепей питания, входных и выходных цепей.
Конструктивно барьеры являются законченными модулями, выполненными в виде электронной платы с клеммниками, размещенной в неразборном пластмассовом корпусе. Барьеры рассчитаны для монтажа на DIN-рейку. Подача питания на барьеры осуществляется как через съемные клеммные колодки, так и через специальный разъём со стороны DIN-рейки.
Барьеры выполнены со взрывозащитой вида «искробезопасная электрическая цепь» (i), уровнем взрывозащиты вида (ia) в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, имеют маркировку взрывозащиты [Ex ia Ga] IIC.
Барьеры изготавливаются в трех модификациях, отличающихся назначением, количеством входных каналов преобразования, габаритными размерами и массой:
- I-10-AI22H-ExS, двухканальный (2-х и 3-х проводное подключение), поддержка
HART, 2 входа / 2 выхода;
- I-10-AI12H-ExS одноканальный (2-х и 3-х проводное подключение), поддержка HART, 1 вход / 2 выхода;
- I-10-AO22-ExS, двухканальный (2-х проводное подключение),
2 входа / 2 выхода.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр и/или латинских букв и из QR кода, наносится на корпус барьеров методом гравировки или полиграфическим методом, и расположен на лицевой и боковой панели, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.
Нанесение знака поверки на корпус барьеров не предусмотрено.
Пломбирование конструкцией барьеров не предусмотрено.

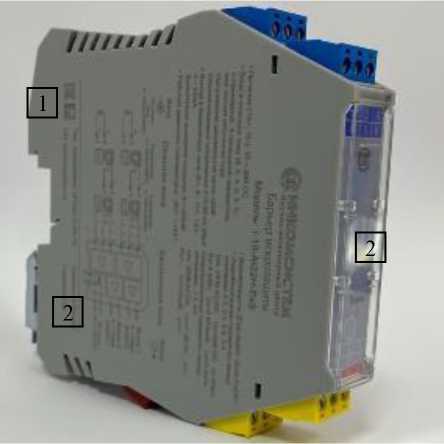

Общий вид барьеров с указанием мест нанесения заводского номера, знака утверждения типа представлен на рисунке 1.
а) I-10-AI22H-ExS
б) I-10-AI12H-ExS
в) I-10-AO22-ExS
1 Место нанесения знака утверждения типа
2 Место нанесения заводского номера
Рисунок 1 -Общий вид барьеров
Таблица 1 - Метрологические характеристики барьеров
| Наименование характеристики | Значение |
| Диапазон выходного сигнала силы постоянного тока, мА | от 4 до 20 |
| Диапазон входного сигнала силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной погрешности преобразований силы постоянного тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной погрешности преобразований силы постоянного тока, % | ±0,005 |
| Примечания 1. Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значением диапазона измерений. 2. Дополнительная погрешность обусловлена изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 °C изменения температуры. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество входных каналов - I-10-AI22H-ExS, I-10-AO22-ExS - I-10-AI12H-ExS, | 2 1 |
| Количество выходных каналов (для всех модификаций) | 2 |
| Номинальное значение напряжения питания постоянного тока, В | 24 |
| Диапазон напряжения питания постоянного тока, В | от 20 до 35 |
| Потребляемая мощность, Вт, не более - I-10-AI22H-ExS - I-10-AI12H-ExS, I-10-AO22-ExS | 2,8 2,0 |
| Масса, кг, не более - I-10-AI22H-ExS, I-10-AI12H-ExS, I-10-AO22-ExS | 0,15 |
| Габаритные размеры (ШиринахВысотахТолщина), мм, не более - I-10-AI22H-ExS, I-10-AO22-ExS - I-10-AI12H-ExS | 108,0x118,0x17,5 108,0x118,0x12,5 |
| Нормальные условия измерений: - температура окружающей среды, °C | от +15 до +25 |
| Рабочие условия измерений: - температура окружающей среды, °C - относительная влажность, %, не более | от -20 до +60 от 10 до 95 |
| Маркировка взрывозащиты | [Ex ia Ga] IIC |
наносится на корпус барьеров методом гравировки или полиграфическим методом и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Барьер искрозащиты I-10 | Соответствует модификации | 1 шт. |
| Паспорт | X.01.nC | 1 экз. |
| Руководство по эксплуатации | ИнКС.42643.001 РЭ | 1 экз. |
| Примечания: 1. Х в обозначении паспорта принимает значения наименования модификаций барьеров; 2. допускается поставка руководства по эксплуатации в электронном виде. | ||
приведены в разделе 1.2 «Назначение барьеров» руководства по эксплуатации ИнКС.42643.001 РЭ.
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1И01'1 до 100 А»;
ТУ ИнКс.27.90.40-001-13005720-2023 Барьеры искрозащиты I-10. Технические условия.
