Счетчики электрической энергии многофункциональные СЕ, 93548-24

93548-24
Счетчики электрической энергии многофункциональные СЕ (далее по тексту -счетчики) предназначены для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, угла сдвига фаз (для трехфазного исполнения), коэффициентов мощности, организации многотарифного учета электроэнергии, и контроля качества электроэнергии.
Карточка СИ
Номер в госреестре 93548-24
Наименование СИ Счетчики электрической энергии многофункциональные
Обозначение типа СИ СЕ
Изготовитель Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера"), г. Ставрополь
Год регистрации 2024
Срок свидетельства 21.10.2029
МПИ (интервал между поверками) 10 лет - для классов точности 0,2S, 0,5S и 0,5; 16 лет - для классов точности 1 и 2
Описание типа скачать
Методика поверки скачать

Назначение

Счетчики электрической энергии многофункциональные СЕ (далее по тексту -счетчики) предназначены для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, угла сдвига фаз (для трехфазного исполнения), коэффициентов мощности, организации многотарифного учета электроэнергии, и контроля качества электроэнергии.

Описание

Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной мощности и энергии, углов сдвига фазы, коэффициента мощности и частоты.

Счетчики могут использоваться автономно, или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).

Счетчики имеют в своем составе микроконтроллер, АЦП, датчики тока и напряжения, энергонезависимую память данных и встроенные часы реального времени.

Счетчики оснащены, в зависимости от исполнения:

- оптическим интерфейсом в соответствии с ГОСТ IEC 61107-2011;

- датчиком магнитного поля;

- детектором ВЧ электромагнитного поля;

- ЖКИ (за исключением сплит-счетчиков);

- подсветкой ЖКИ (при наличии ЖКИ);

- кнопками управления (за исключением сплит-счетчиков);

- возможностью подключения сменного модуля связи;

- электронной пломбой отсека сменного модуля связи;

- электронной пломбой кожуха счетчика;

- электронной пломбой крышки зажимов;

- реле управления нагрузкой (для счетчиков непосредственного включения);

- блокиратором реле управления нагрузкой (для счетчиков непосредственного включения);

- индикатором функционирования счетчика (сеть);

- оптические испытательные выходы;

- электрические испытательные выходы (телеметрия);

- реле управления нагрузкой (для счетчиков непосредственного включения);

- одним или двумя отсеками для установки сменной батареи;

- встроенным литиевым элементом.

Опционально счетчик может быть оснащен одним или несколькими дополнительными встроенными интерфейсами связи согласно таблице 1, а также иметь одну или несколько дополнительных функций согласно таблице 2.

Счетчики могут вести измерения активной электроэнергии в диапазонах сдвига фаз между напряжением и током следующим образом:

ф=от

90° до

1 квадрант (A1)

cos ф=от

0 до

1

(инд.)

ф=от

180°

до

90°

2 квадрант (A2)

cos ф=от

- 1 до

0

(емк.)

ф=от

270°

до

180°

3 квадрант (A3)

cos ф=от

0 до

- 1

(инд.)

ф=от

до

- 90°

4 квадрант (A4)

cos ф=от

1 до

0

(емк.)

Примечание: A1, A2, A3, A4 - условные наименования активной составляющей вектора полной энергии первого, второго, третьего и четвертого квадрантов соответственно.

Счетчики могут вести измерения реактивной электроэнергии в диапазонах сдвига фаз между напряжением и током следующим образом:

ф=от

0° до

90°

1 квадрант (R1)

sin ф=от

0 до

1

(инд.)

ф=от

90° до

180°

2 квадрант (R2)

sin ф=от

1 до

0

(емк.)

ф=от

180° до

270°

3 квадрант (R3)

sin ф=от

0 до

- 1

(инд.)

ф=от

270° до

4 квадрант (R4)

sin ф=от

1 до

0

(емк.)

Примечание: R1, R2, R3, R4 - условные наименования реактивной составляющей вектора полной энергии первого, второго, третьего и четвертого квадрантов соответственно.

В счетчиках предусмотрены два настраиваемых канала учета активной энергии с условными наименованиями:

«A+» - прямое направление, расход, потребление, импорт.

«A-» - обратное направление, приход, отдача, экспорт.

В зависимости от настройки, накопление активной энергии выполняется по следующим алгоритмам:

1. «Двунаправленный учет»

A+ =A1+A4

A- =A2+A3

2. «Однонаправленный учет» (накопление по модулю)

A+ =A1+A2+A3+A4

A- =0

Счетчик в зависимости от исполнения измеряет следующие параметры:

- активная электроэнергия в двух направлениях (приём, отдача);

- реактивная электроэнергия в двух направлениях (положительная, отрицательная);

- напряжение фазное;

- напряжение линейное (для трехфазных счетчиков);

- ток (для каждой фазы);

- ток в нулевом проводе (при наличии датчика тока в нейтральном канале);

- частота сети;

- активная, реактивная и полная мощность (для каждой фазы и суммарная величина);

- коэффициент активной мощности (cos ф);

- соотношение реактивной и активной мощности (tg ф);

- небаланс токов в фазных и нулевом канале (при наличии датчика тока в нейтральном канале).

В зависимости от исполнения, счетчик измеряет и контролирует следующие показатели качества электроэнергии (далее - ПКЭ) в соответствии с классом «S» характеристик процесса измерений по ГОСТ 30804.4.30-2013:

- положительное и отрицательное отклонение напряжения в точке измерения электрической энергии;

- отклонение частоты, диапазон измерения частоты от 47,5 до 52,5 Гц;

- перенапряжения;

- провалы напряжения;

- прерывания напряжения;

- коэффициент несимметрии напряжений по обратной последовательности.

Счетчик фиксирует нарушения следующих контролируемых ПКЭ за настраиваемый интервал времени:

- события нарушения параметра отклонения напряжения;

- события нарушения параметра отклонения частоты;

- события нарушения параметра коэффициент несимметрии напряжений по обратной последовательности;

- события перенапряжения: фаза(ы), дата/время начала и окончания перенапряжения, длительность перенапряжения и максимальное значение напряжения при перенапряжении;

- события провала напряжения: фаза(ы), дата/время начала и окончания провала напряжения, длительность провала напряжения и минимальное значение напряжения при провале напряжения;

- события прерывания напряжения: дата/время начала и окончания прерывания напряжения, длительность прерывания напряжения.

Счетчик фиксирует нарушения следующих контролируемых ПКЭ за расчетный период:

- суммарную продолжительность положительного и отрицательного отклонения напряжения в точке измерения электрической энергии.

Счетчик фиксирует нарушения следующих индивидуальных ПКЭ за расчетный период:

- суммарную продолжительность времени превышения положительного и отрицательного отклонения уровня напряжения в точке измерения электрической энергии;

- количество фактов положительного отклонения напряжения в точке измерения электрической энергии.

Счетчик обеспечивает разграничение доступа и регистрации событий информационной безопасности.

Счетчик обеспечивает формирование профиля принятой и отданной активной и реактивной энергии (мощности) с программируемым интервалом времени интегрирования в диапазоне от 1 до 60 мин (из ряда 1, 5, 15, 30, 60 минут, в зависимости от исполнения ряд может быть расширен) и периодом хранения не менее 90 суток (при времени интегрирования 30 минут). Счетчик должен обеспечивать глубину хранения профиля для 60-ти минутных интервалов времени не менее 180 суток.

Счетчик обеспечивает формирование профиля значений активной и реактивной электрической энергии (прием, отдача) нарастающим итогом суммарно и раздельно по тарифам, фиксированных на начало каждых суток с циклической перезаписью, глубина хранения не менее 123 суток.

Счетчик обеспечивает формирование профиля значений активной и реактивной электроэнергии (приём, отдача) нарастающим итогом, а также запрограммированных параметров на начало текущего расчетного периода.

Счетчики ведут измерение и учет времени и даты с возможностью задания автоматического перехода на летнее/зимнее время.

Счетчики ведут измерение и учет потребленной или потребленной и отпущенной активной и реактивной (R+ и R—) электрической энергии суммарно и по тарифам, указанным в активных тарифных программах в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами). Сезонное недельное расписание может предусматривать различные суточные тарифные программы для различных дней недели. В счетчике также предусматривается назначение тарифных программ для исключительных (особых) дней, а также, в зависимости от исполнения, назначение тарифов или тарифных программ по заданным событиям.

Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, измерение, индикацию на жидкокристаллическом индикаторе и выдачу по интерфейсам:

- количества только потребленной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по тарифам;

- количества только потребленной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно по каждой фазе.

Счетчики обеспечивают фиксацию в журналах с сохранением даты и времени следующих событий: корректировок времени, изменений настроек счетчика, фактов вскрытий клеммой крышки и корпуса, результатов самодиагностики, отклонений параметров сети и отклонений показателей качества электроэнергии,   индивидуальных параметров

электроснабжения.

Для обмена информацией по оптическому интерфейсам, в зависимости от исполнения счетчика, могут использоваться протоколы DLP, SMP, Mod-BUS, а также протоколы соответствущие стандартам: IEC 62056 (DLMS/COSEM) (спецификация СПОДЭС, IDIS, CAS), МЭК 60870-5-104-2004, МЭК 61850, ПИРС.

Счётчик в зависимости от исполнения обеспечивает ведение журналов событий с общим количеством записей не менее 500 записей.

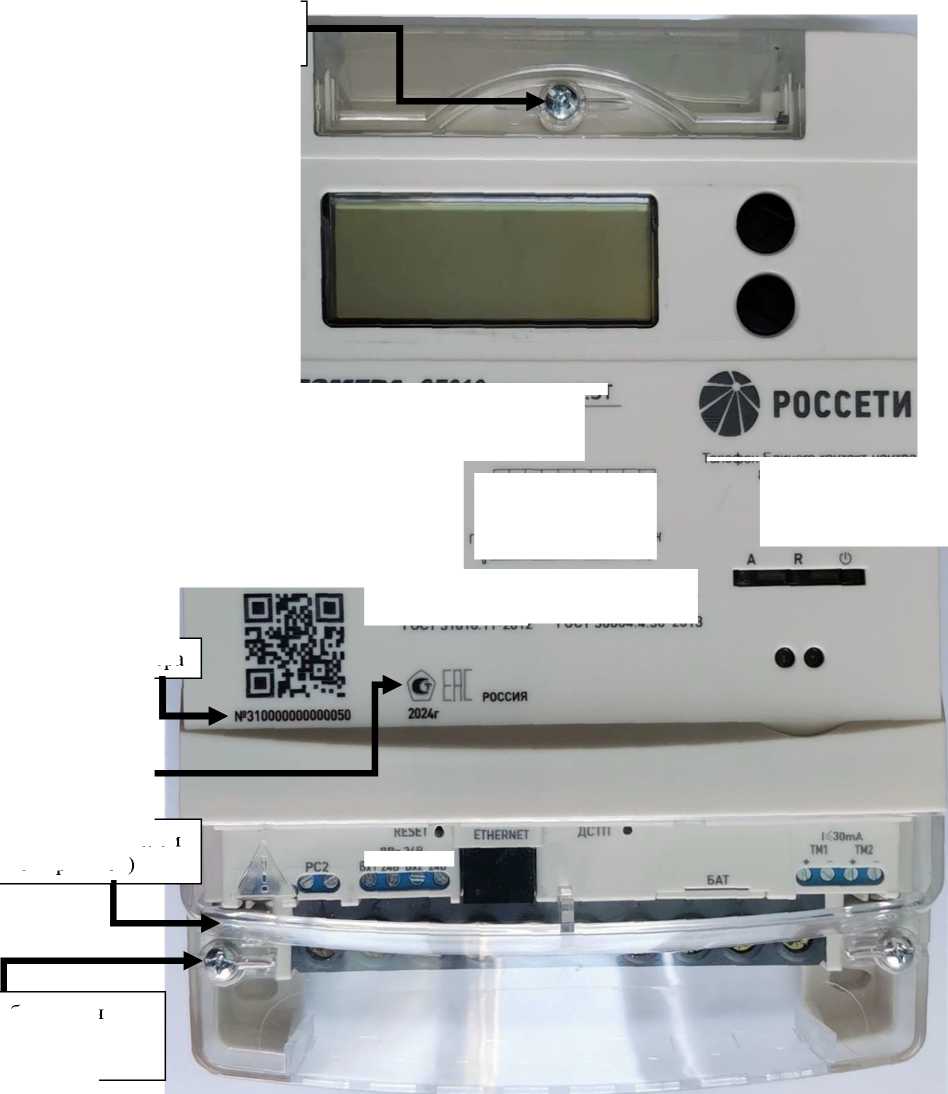

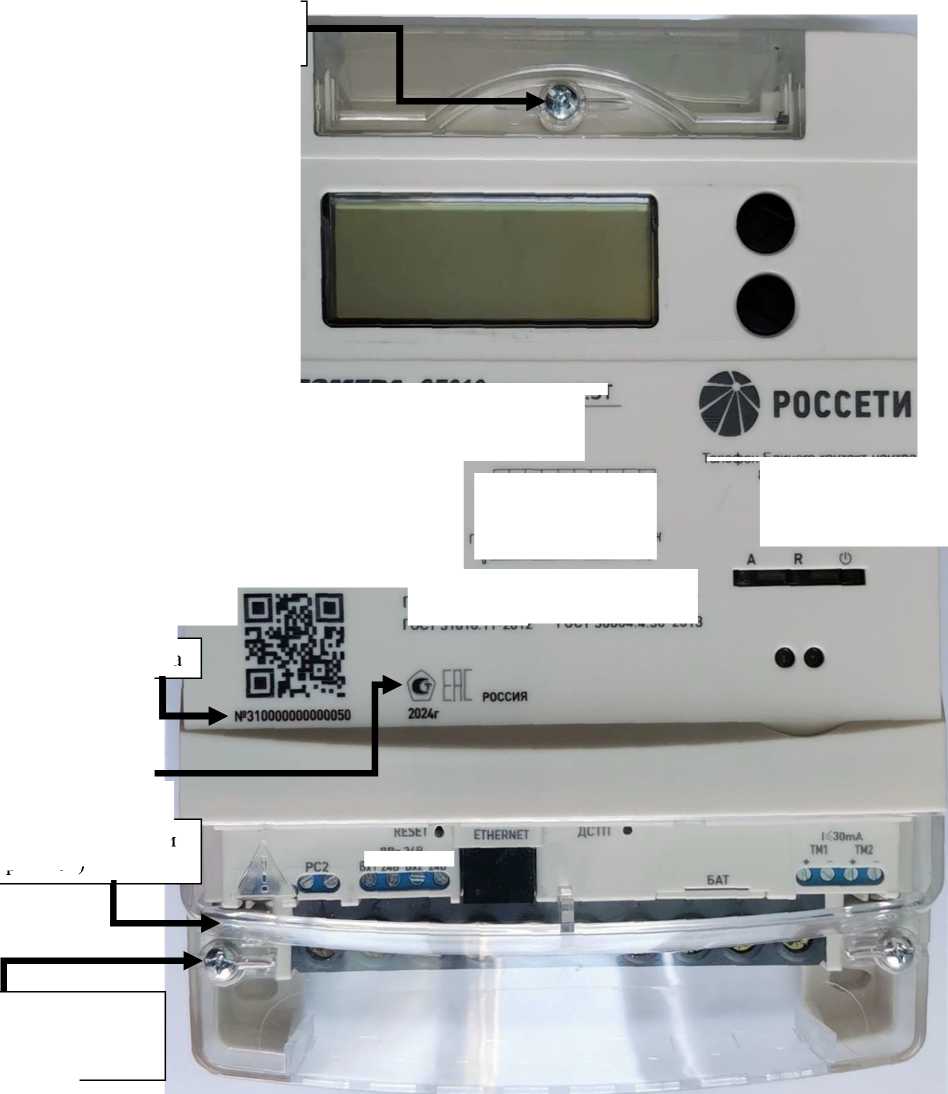

Внешний вид счетчиков приведен на рисунках 2 - 7, с приведением мест

пломбирования поверителя (ПП), мест пломбирования электроснабжающей организации (ЭО), мест нанесения знака утверждения типа, мест нанесения заводского номера счетчика.

Заводской номер наносится на корпус счетчиков лазерной гравировкой в виде цифрового кода.

Знак поверки наносится на пломбу в виде оттиска знака поверки навешиваемую или устанавливаемую в местах, указанных на рисунках 2 - 7, а также в паспорта.

Структура условного обозначения приведена на рисунке 1.

CE ХХХ

XXX .

X . XXX.

XXX XXX

Обозначение дополнительных особенностей, не относящихся к метрологическим характеристикам.

(обозначение согласно руководству по эксплуатации).

Дополнительные функции в соответствии с таблицей

Установленные интерфейсы связи в соответствии с таблицей 1.

Количество измерительных элементов (для 3 эл. трехфазного - не указывается).

Код диапазона токов

Номинальный/базовый (максимальный):

3 - 5 (10) А;

6 - 5 (100) А;

9 - 5 (80) А.

Код номинального напряжения: 0 - 57,7В и 3x57,7/100;

4 - 230В и 3x230/400.

Код класса точности по активной/реактивной энергии:

4 - 0,2S/0,5;

5 - 0,5S/0,5;

6 - 0,5S/1,0;

7 - 1,0/1,0;

8 - 1,0/2,0.

Тип и номер корпуса:

S10 - для однофазного счетчика для крепления на 3 точки (на стену);

C10 - для однофазного счетчика для сплит счетчиков;

R10 - для однофазного счетчика для крепления на DIN-рейку;

S30 - для трехфазного счетчика для крепления на 3 точки (на стену);

C30 - для трехфазного счетчика для сплит счетчиков;

10 - Номер модели.

Количество фаз:

2 - Однофазный счетчик;

3 - Трехфазный счетчик.

Таблица 1 - Обозначение установленных интерфейсов связи

Обозначение

Интерфейс связи

A

RS485

Bx

Bluetooth (BLE), где х - вариант антенны (нет символа - встроенная, 1 -внешняя, 2 - встроенная и внешняя)

C

Картоприемник

E

Ethernet

F

FLASH карта

Gx

GSM, где х - вариант антенны (нет символа - встроенная, 1 - внешняя, 2 -встроенная и внешняя)

K

Клавиатура

Lx

LoRa, где х - вариант антенны (нет символа - встроенная, 1 - внешняя, 2 -встроенная и внешняя)

M

MBUS

N

NFC

P

PLC

Rx

Радиоинтерфейс, где х - вариант антенны (нет символа - встроенная, 1 -внешняя, 2 - встроенная и внешняя)

U

USB

Wx

Wi-Fi, где х - вариант антенны (нет символа - встроенная, 1 - внешняя, 2 -встроенная и внешняя)

Zx

ZigBee, где х - вариант антенны (нет символа - встроенная, 1 - внешняя, 2 - встроенная и внешняя)

Таблица 2 - Обозначение дополнительных функций

Обозначение

Дополнительные функции

D

Отсутствие в комплекте поставки выносного дисплея для СПЛИТ исполнений

S

Наличие дискретных выходов (реле сигнализации)

T

Наличие дискретных импульсных входов с низким напряжением 24В постоянного тока

I

Наличие дискретных входов с высоким напряжением 230В переменного тока

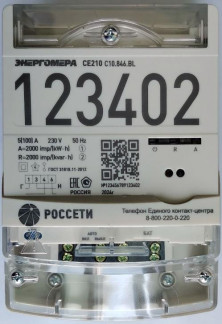

123402

5|100|А   230 V 50 Hz

А 2000 imp/lkW hl ,1

R=2000 impflkvar h) <2

Г0СТ310И.11 2012

r ' ’ “и Я&

РОССЕТИ

АВТО

■КЛ ВЫКЛ

Телефон Единого контакт центра 8-800 220-0-220

БАТ

Место пломбирования отсека сменного модуля - поверителем при выпуске из производства - организацией осуществляющей обслуживание

N*123456789123402

Место нанесения заводского номера

Место пломбирования поверителем (под клеммной крышкой)

Место пломбирования электроснабжающей организацией

Место нанесения знака утверждения типа

Место пломбирования отсека сменного модуля - поверителем при выпуске из производства

- организацией осуществляющей обслуживание

000010

ЭНЕРГОМЕРА СЕ310 C30.543.E.ST

Ф (□! Y 8

5(100] А 3x230/4007 50Hz     [ ' '3~Д| j4]7; [? ’lO

A-8000 имп/(кВт ч) i 1)

„ r 1---------j MH

R=8000 имп/|квар ч| 1 I-----------------------*

РОССЕТИ

Телефон Единого монпист центра МОО 2200720

ГОСТ 3181922 2012

ГОСТ 31818 11 2012

ГОСТ 3181* 23 2012 (ОСТ 30804 4 30 2013

Место нанесения заводского номера

РОССИИ

Место нанесения знака утверждения типа

Место пломбирования поверителем (под клеммной крышкой)

Место пломбирования электроснабжающей организацией

Место пломбирования отсека сменного модуля - поверителем при выпуске из производства - организацией осуществляющей обслуживание

5(100) А 230 V А 2000 imp/lkW - hi R 2000 imp/fkvar hl

50 Hz

Место нанесения знака утверждения типа

Место нанесения заводского номера

итефон единого контакт центра

Место пломбирования поверителем (под клеммной крышкой)

Место пломбирования электроснабжающей организацией

Рисунок 4 - Внешний вид счетчика в корпусе S10

Место пломбирования отсека сменного модуля - поверителем при выпуске из производства - организацией осуществляющей обслуживание

Место нанесения знака утверждения типа

Место пломбирования электроснабжающей организацией

ГОСТ 31818 11 2012

Место нанесения заводского номера

Место пломбирования поверителем (под клеммной крышкой)

гас 30804 4 30 2013

Место нанесения заводского номера

Место пломбирования электроснабжающей организацией

Место нанесения знака утверждения типа

Место пломбирования отсека сменного модуля - поверителем при выпуске из производства - организацией осуществляющей обслуживание

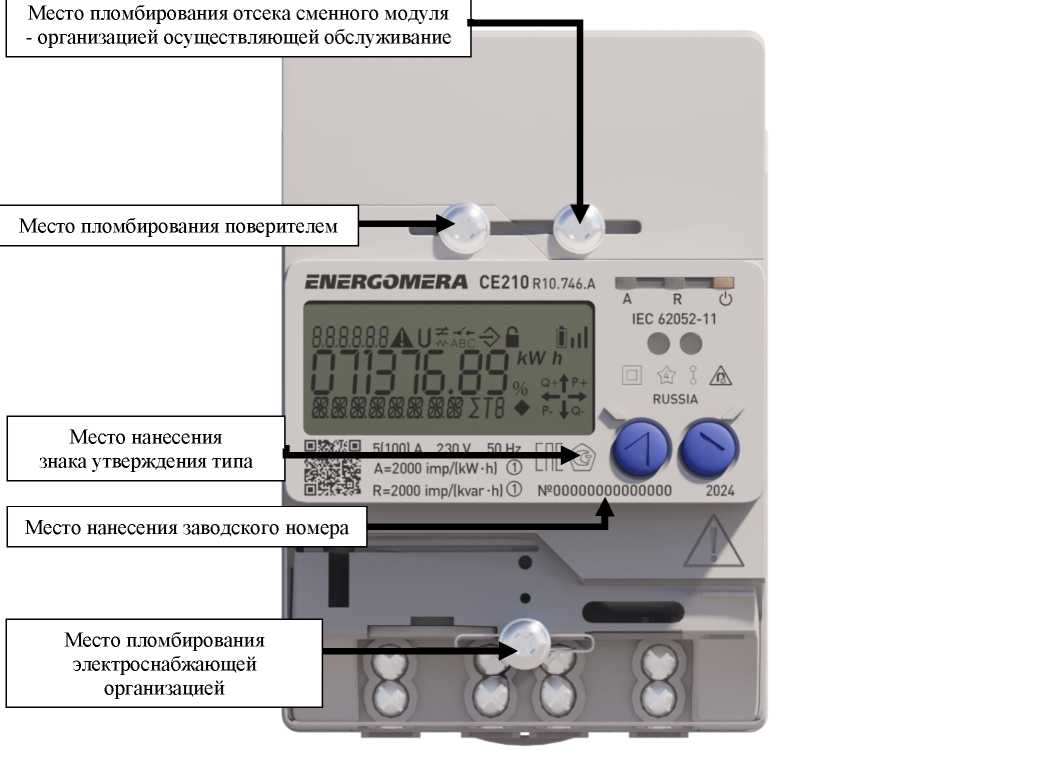

cNcRCOMcRA CE210R10 746 A ►

-           , ARC

1 IEC t

ЯЯЯ№№ STS * *"Г* Russia

R=2000'i-p/lkvar hlffi VOOOOOOOOOOOOOO 2024

Место пломбирования поверителем

Рисунок 6 - Внешний вид счетчика в корпусе R10

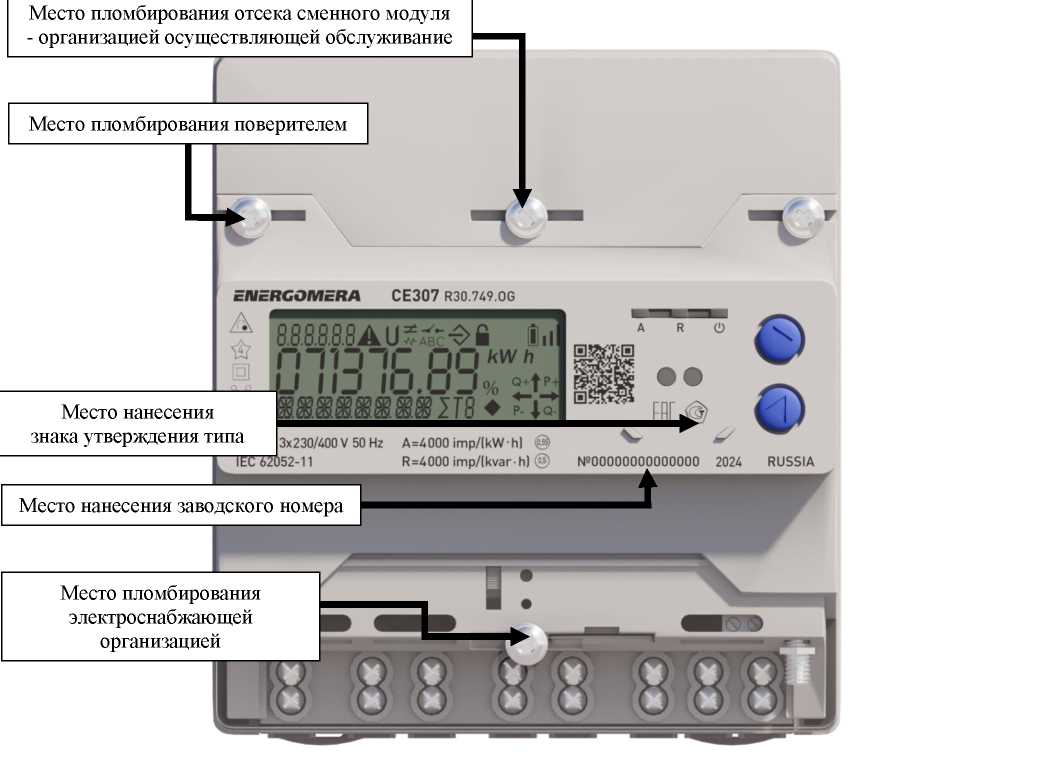

СЕ307 R30749.OG

RUSSIA

Место пломбирования электроснабжающей организацией

№00000000000000 2024

А=4000 imp/lkW hl •!’>

R=4000 <mpAkvar h)

знака утверждения типа

L IК 62052- И

Место нанесения

Место пломбирования отсека сменного модуля - поверителем при выпуске из производства - организацией осуществляющей обслуживание

Место нанесения заводского номера

Место пломбирования поверителем

cMcRCOMcRA

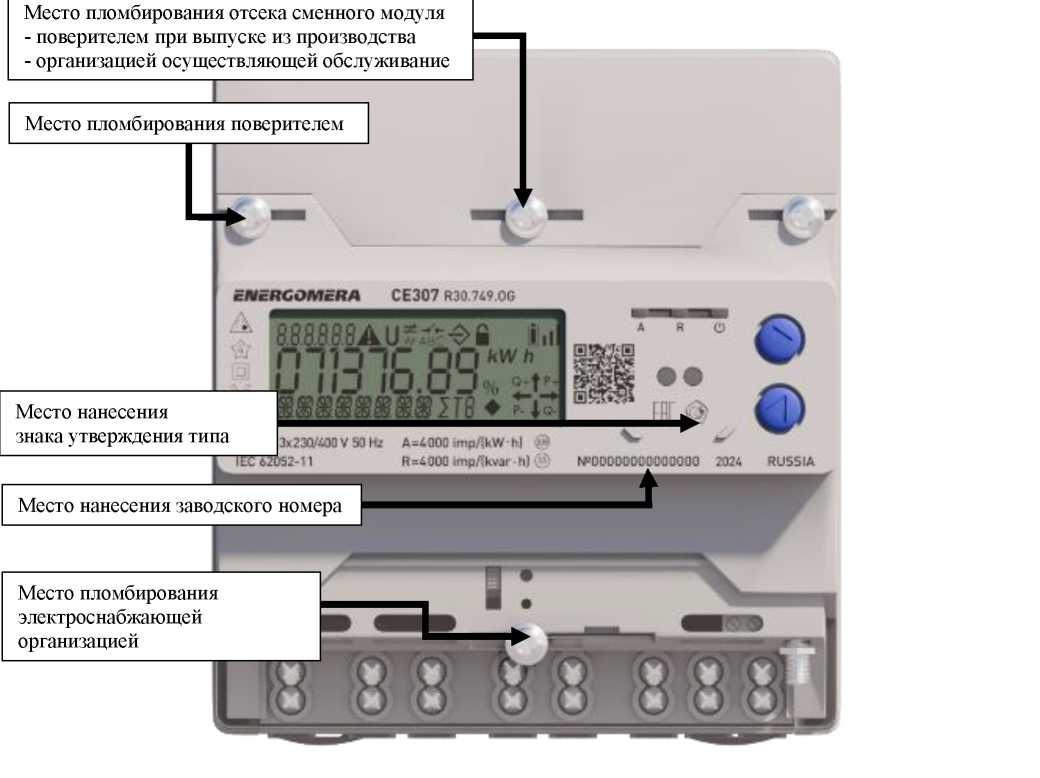

Рисунок 7 - Внешний вид счетчика в корпусе R30

Сведения о программном обеспечении

Идентификационные данные программного обеспечения счетчиков электрической энергии многофункциональных СЕ, в зависимости от количества фаз счетчика, указаны в таблицах 3 и 4.

Таблица 3 - Идентификационные данные программного обеспечения для однофазных

счётчиков СЕ

Наименование программного обеспечения

Идентифик ационное наименование программного обеспечени я

Номер версии (идентификац ионный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

2100 l.hex

2100

1

51373DF6

CRC32

2101 l.hex

2101

1

733AD128

CRC32

2102 l.hex

2102

1

705CCBAB

CRC32

2103 1.hex

2103

1

F194E61A

CRC32

2104 1.hex

2104

1

44FFD4C5

CRC32

2105 1.hex

2105

1

31924A8C

CRC32

2106 1.hex

2106

1

142F5600

CRC32

2107 1.hex

2107

1

6026F3A0

CRC32

Таблица 4 - Идентификационные данные программного обеспечения для трёхфазных счётчиков СЕ

Наименование программного обеспечения

Идентифик ационное наименование программного обеспечени я

Номер версии (идентификац ионный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

3100 1.hex

3100

1

413B6708

CRC32

3101 1.hex

3101

1

6CAE68FE

CRC32

3102 1.hex

3102

1

AE903517

CRC32

3103 1.hex

3103

1

79124399

CRC32

3104 1.hex

3104

1

0708A0D5

CRC32

3105 1.hex

3105

1

DC522AA9

CRC32

3106 1.hex

3106

1

85D937E8

CRC32

3107 1.hex

3107

1

3B1E2D8D

CRC32

По своей структуре ПО счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства. Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в разделе 5. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений средний в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические характеристики счетчика указаны в таблицах 5 - 13.

Таблица 5 - Метрологические характеристики

Наименование характеристики

Значение

Класс точности* по активной / реактивной энергии

0,2S/0,5;

0,5S/0,5;

0,5S/1,0;

1,0/1,0;

1,0/2,0

Номинальное Uн напряжение, В

57,7 и 230 3*57,7/100 и 3*230/400

Номинальный Iн или базовый Iб ток (максимальный ток Iмакс), в зависимости от кода диапазонов тока из структуры условного обозначения, А для счетчиков трансформаторного включения для счетчиков непосредственного включения

5 (10)

5 (80) или 5 (100)

Номинальная частота, Гц

50

Диапазон входных сигналов

- сила тока для счетчиков класса 1 по активной энергии, А

- для счетчиков непосредственного включения

- для счетчиков трансформаторного включения

от 0,05 IБ до IМАКС от 0,02 IН до IМАКС

- сила тока для счетчиков класса 0,2S и 0,5S по активной энергии, А

от 0,01 Iб(Iн) до IМАКС

- сила тока для счетчиков класса 0,5, 1 и 2 по реактивной энергии, А

- для счетчиков непосредственного включения

- для счетчиков трансформаторного включения

от 0,05 IБ до IМАКС от 0,02 IН до IМАКС

- напряжение в зависимости от номинального напряжения

Uн счетчика, В:

для трехфазных счетчиков:

- для номинального напряжения 3*57,7/100

- для номинального напряжения 3*230/400

для однофазных счетчиков:

- для номинального напряжения 230 В

от 0,75-Uн до 1,20- Uн от 0,60^ Uн до 1,20- Uн

от 0,7 5- Uн до 1,20- Uн

Продолжение таблицы 5

Наименование характеристики

Значение

Диапазон входных сигналов

- для коэффициента активной мощности

- для коэффициента реактивной мощности

от 0,8(емк) до 1,0 до 0,5(инд) от 0,25(емк) до 1,0 до 0,25(инд)

- для частоты сети, Гц

от 47,5 до 52,5

Пределы допускаемой основной погрешности при измерении напряжения 5U, %

±0,5

Пределы допускаемых значений абсолютной погрешности при измерении частоты 5F, Гц

±0,05

Пределы допускаемых значений абсолютной погрешности при измерении коэффициента мощности 5ф

±0,05

Нормальные условия эксплуатации: температура окружающего воздуха, °С влажность окружающего воздуха, %

от +18 до +28 от 30 до 80

Диапазон рабочих температур окружающего воздуха счетчика в зависимости от корпуса, °С

S10, C10, S30, C30

R10, R30

от -50 до +70 от -40 до +70

Диапазон температуры транспортирования и хранения, °С

от -50 до +70

Диапазон значений постоянной счетчика, имп./(кВт^ч) (имп./(квар^ч))

от 350 до 8000

Пределы основной абсолютной погрешности часов при нормальной температуре, с/сутки

±0,5

Пределы основной абсолютной погрешности часов во всем рабочем температурном диапазоне с/сутки, при питании от сети при питании от батареи (встроенного литиевого элемента)

±5

±5

Примечание: * - в зависимости от класса точности метрологические характеристики счетчика соответствуют ГОСТам ГОСТ 31819.21-2012, ГОСТ 31819.22-2012 и ГОСТ 31819.23-2012. Метрологические характеристики для счетчиков класса 0,5 по реактивной энергии приведены в таблицах 6 - 11. Пределы погрешности для счетчиков класса 0,5 по реактивной энергии не указанные в таблицах 6 - 11 соответствуют 50% от значений для счетчиков класса 1,0 по ГОСТ 31819.23-2012.

Таблица 6 - Стартовый ток (чувствительность)

Тип включения счетчика

Класс точности счетчика по активной/реактивной энергии

0,2S/0,5; 0,5S/0,5

0,5S/1

1/1; 1/2

непосредственное

0,002^ Iб

0,004^ Iб

через трансформаторы тока

0,001-1н

0,001-1н

0,002^ Iн

Таблица 7 - Пределы допускаемых значений основной погрешности при измерении

реактивной энергии и реактивной мощности при симметричной нагрузке

Значение тока для счетчиков включаемых через трансформатор

sin ф

(при индуктивной и емкостной нагрузке)

Пределы допускаемой основной погрешности, %, для счетчиков класса точности 0,5 по реактивной энергии

0,02 Iн < I <0,05 Iн

1,0

±0,75

0,05 Iн < I < Iмакс

±0,5

0,05 Iн < I <0,10 Iн

0,5

±0,75

0,10 IН < I < IМАКС

±0,5

0,10 IН < I < IМАКС

0,25

±0,75

Таблица 8 - Пределы допускаемых значений основной погрешности при измерении

реактивной энергии и реактивной мощности при однофазной нагрузке и симметрии многофазных напряжений______________________________________________________

Значение тока для счетчиков включаемых через трансформатор

sin ф

(при индуктивной и емкостной нагрузке)

Пределы допускаемой основной погрешности, %, для счетчиков класса точности 0,5 по реактивной энергии

0,05 Iн < I < Iмакс

1,0

±0,75

0,10 IН < I < IМАКС

0,5

Таблица 9 - Пределы погрешности, вызываемые другими влияющими величинами

для счетчиков класса 0,5 по реактивной энергии__________________________________________

Влияющая величина

Значение тока для счетчиков включаемых через трансформатор

sin ф (при индуктивной и емкостной нагрузке)

Пределы дополнительной погрешности при измерении реактивной энергии для счетчика класса 0,5 по реактивной энергии

Изменение напряжения электропитания

0,02 Iн < I < IМАКС

1,0

±0,35

0,05 Iн < I < IМАКС

0,5

±0,5

Изменение частоты электропитания от 47,5 Гц до 52,5 Гц

0,02 Iн < I < IМАКС

1,0

±0,75

0,05 Iн < I < IМАКС

0,5

±0,75

Постоянная магнитная индукция внешнего происхождения

1,0

±1,0

Магнитная индукция внешнего происхождения 0,5 мТл

1,0

±1,0

Радиочастотные электромагнитные поля

1,0

±1,0

Продолжение таблицы 9

Влияющая величина

Значение тока для счетчиков включаемых через трансформатор

sin ф (при индуктивной и емкостной нагрузке)

Пределы дополнительной погрешности при измерении реактивной энергии для счетчика класса 0,5 по реактивной энергии

Функционирование вспомогательных частей

0,05 Iн

1,0

±0,25

Кондуктивные помехи наводимые радиочастотными полями

1,0

±1,0

Наносекундные импульсные помехи

1,0

±2,0

Устойчивость к колебательным затухающим помехам

1,0

±1,0

Таблица 10 - Пределы допускаемых значений основной относительной погрешности

при измерении среднеквадратических значений силы тока_______________________________

Значение тока для счетчиков

Пределы    допускаемой    основной

погрешности при измерении тока Si, %, для   счетчиков   класса   точности

по активной/реактивной энергии

с непосредственным включением

включаемых через трансформатор

0,2S/0,5; 0,5S/0,5;

0,5S/1

1/1; 1/2

0,05 IБ < I < IМАКС

0,05 Iн < I < Iмакс

±1,0

±2,0

Таблица 11 - Средний температурный коэффициент при измерении токов и напряжений

Значение тока для счетчиков

Средний температурный коэффициент при измерении токов, %/К, для счетчиков класса точности по активной/реактивной энергии

с непосредственным включением

включаемых через трансформатор

0,2S/0,5; 0,5S/0,5; 0,5S/1

1/1; 1/2

0,05 IБ < I < IМАКС

0,05 Iн < I < Iмакс

±0,03

±0,05

Значение напряжения

Средний температурный коэффициент при измерении напряжений, %/К

В соответствии с диапазоном входных сигналов по напряжению по таблице 5

±0,03

±0,05

Таблица 12 - Пределы допускаемой погрешности при измерении показателей качества

электроэнергии в соответствии с классом «S» по ГОСТ 30804.4.30-2013

Наименование характеристики

Диапазон измерений (показаний)

Пределы допускаемых основных погрешностей измерений

Отрицательное отклонение напряжения электропитания 6 U(-), % *** Для трехфазных счетчиков - для исполнений 3*57,7/100 В - для исполнений 3*230/400 В Для однофазных счетчиков

от 0 до 25

от 0 до 40

от 0 до 25

±0,5*

Положительное отклонение напряжения электропитания 6 U(+), % ***

от 0 до 20

±0,5*

Глубина провала напряжения, % Для трехфазных счетчиков - для исполнений 3*57,7/100 В - для исполнений 3*230/400 В Для однофазных счетчиков

от 0 до 25

от 0 до 40

от 0 до 25

±0,5*

Максимальное значение напряжения при перенапряжении, В

от 0 до 1.2 • Uн

±0,5*

Отклонение частоты Дf, Гц***

от -2,5 до +2,5

±0,05**

Примечание:

* - пределы допускаемых основных погрешностей при измерении параметров качества электроэнергии, нормированы исходя из пределов допускаемой основной погрешности при измерении напряжении;

* * - пределы допускаемой основной погрешности при измерении отклонения частоты, нормированы исходя из пределов допускаемых значений абсолютной погрешности при измерении частоты напряжения сети;

* **  -  параметры,  для  которых  выполняется  оценка  соответствия  нормам

по ГОСТ 32144-2013.

Таблица 13 - Технические характеристики

Наименование характеристики

Значение

Потребляемая активная мощность по цепи напряжения без учета потребления устройств связи, Вт, не более

2

Потребляемая полная мощность по каждой цепи тока при базовом (номинальном) токе, В^А, не более для счетчиков с непосредственным включением для счетчиков включаемых через трансформаторы

0,3 0,05

Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 (телеметрических выходов), в зависимости от исполнения

от 1 до 2

Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012, в зависимости от исполнения

2

Продолжение таблицы 13

Наименование характеристики

Значение

Скорость обмена по интерфейсам в зависимости от используемого канала связи, бит/с

от 300 до 115200

Скорость обмена через оптический порт, бит/с

от 300 до 9600

Габаритные размеры в зависимости от корпуса (ширина х высота х

глубина), мм, не более

S10, C10

120x180x74

S30, C30

165x230x75

R10

90x130x75

R30

144x160x75

Масса счетчика в зависимости от счетчика (без учета массы устройства

считывания счетчиков для сплит счетчиков и без учета массы сменного

модуля связи), кг, не более

S10, C10

2

S30, C30

2

R10, R30

1

Средняя наработка на отказ, ч, не менее

400 000

Длительность хранения информации при отключении питания, лет, не менее

40

Средний срок службы, лет, не менее

40

Знак утверждения типа

наносится на лицевую панель счетчиков лазерной гравировкой или другим способом, не ухудшающим качества и на титульный лист руководства по эксплуатации, а также в паспорта типографским способом.

Комплектность

Комплектность счетчиков приведена в таблице 14.

Таблица 14 - Комплектность

Наименование

Обозначение

Количество

Счетчик электрической энергии многофункциональный СЕ (одно из исполнений)

-

1

Руководство по эксплуатации (поставляется для однофазных исполнений)

САНТ.411152.341 РЭ

1

Паспорт (поставляется для однофазных исполнений)

САНТ.411152.341 ПС

1

Руководство по эксплуатации (поставляется для трехфазных исполнений)

САНТ.411152.336 РЭ

1

Паспорт (поставляется для трехфазных исполнений)

САНТ.411152.336 ПС

1

Методика поверки

-

1*

Устройство считывания счетчиков (удаленный (выносной) дисплей) совместимое со счетчиком электрической энергии многофункциональным СЕ

-

1**

Продолжение таблицы 14

Наименование

Обозначение

Количество

Сменный модуль связи совместимый со счетчиком электрической энергии многофункциональным СЕ

-

1*

* входит в состав поставки по требованию заказчика.

* * входит в комплект поставки только для счетчиков сплит исполнений без D в поле дополнительные функции структуры условного обозначения. Для других исполнений счетчиков не входит в комплект поставки.

При необходимости в комплект поставки так же могут входить дополнительные комплектующие, при этом их наименование, обозначение и количество указывается в паспорте.

Сведения о методах измерений

приведены в руководствах по эксплуатации САНТ.411152.341 РЭ и САНТ.411152.336 РЭ разделе 4 «Порядок снятия показаний электроэнергии» руководства по эксплуатации.

Нормативные документы

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;

ГОСТ IEC 61107-2011 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными»;

ТУ 26.51.63-159-63919543-2024 «Счетчики электрической энергии многофункциональные СЕ. Технические условия».

93548-24
Номер в ГРСИ РФ:
93548-24
Производитель / заявитель:
Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера"), г. Ставрополь
Год регистрации:
2024
Cрок действия реестра:
21.10.2029
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
