| Номер в госреестре | 93560-24 |
| Наименование СИ | Машины зубоизмерительные |
| Обозначение типа СИ | ZHIDA |
| Изготовитель | HARBIN ZHIDA MEASUREMENT & CONTROL TECHNOLOGY CO., Ltd., Китай (производственная площадка: JIAXING ZHIDAGAOYUAN TECHNOLOGY CO., LTD., Китай) |
| Год регистрации | 2024 |
| Срок свидетельства | 23.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины зубоизмерительные ZHIDA (далее ЗИМ) предназначены для измерений параметров зубчатых колес, в том числе эвольвентных.
Принцип действия ЗИМ основан на совмещении движения измерительного щупа по поверхности зуба измеряемого колеса (эвольвентной меры) с одновременным поворотом последнего в центрах в измерительном объеме ЗИМ с помощью поворотного стола. При измерении эвольвентного профиля щуп перемещается радиально по отношению к колесу, при измерении направления зуба - параллельно оси колеса. Измерение биения и шага проводится при касании щупа боковых поверхностей зуба во впадинах зуба. Определение отклонений измеренных параметров колеса от геометрически правильной модели колеса, рассчитанной математически, производится с помощью программного обеспечения.
ЗИМ состоит из гранитной станины, на которой расположены вертикальная колонна с установленной на ней контактной измерительной головкой, поворотного стола для установки и вращения измеряемой детали и персонального компьютера.
Перед началом измерений можно задать класс точности зубчатого колеса. Результаты измерений отображаются непосредственно в линейных величинах.
ЗИМ выпускаются двух модификаций ZHIDA Z и ZHIDA ZD, отличающихся техническими характеристиками и рядом конструктивных особенностей. Модификации имеют следующие типоразмеры Z2, Z3, Z4, Z5, Z6, Z8, Z10, Z12, Z15, Z20, Z25, Z30, ZD20, ZD30, ZD40, ZD50, ZD60, ZD80, ZD100, ZD120, ZD150, ZD200, ZD250, ZD300, обозначение которых в цифровом виде добавляется к обозначению модификации.
Пломбирование ЗИМ от несанкционированного доступа не предусмотрено. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения нанесен методом печати на маркировочную табличку (Рис. 2), которая расположена на задней стороне гранитной станины.
Общий вид ЗИМ, место расположения заводского номера представлены на рисунке 1.
Место расположения заводского номера
а)
Место расположения заводского номера
б)

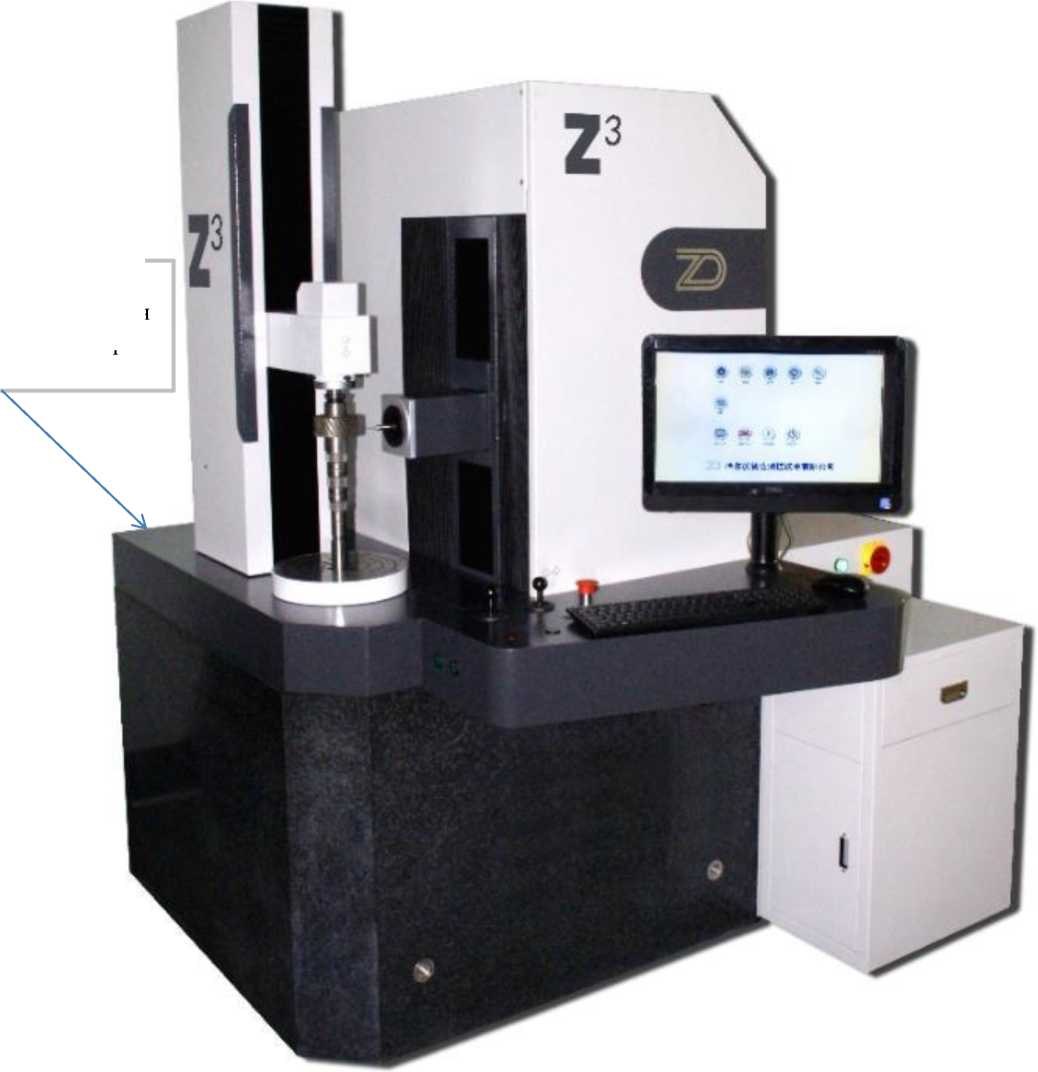

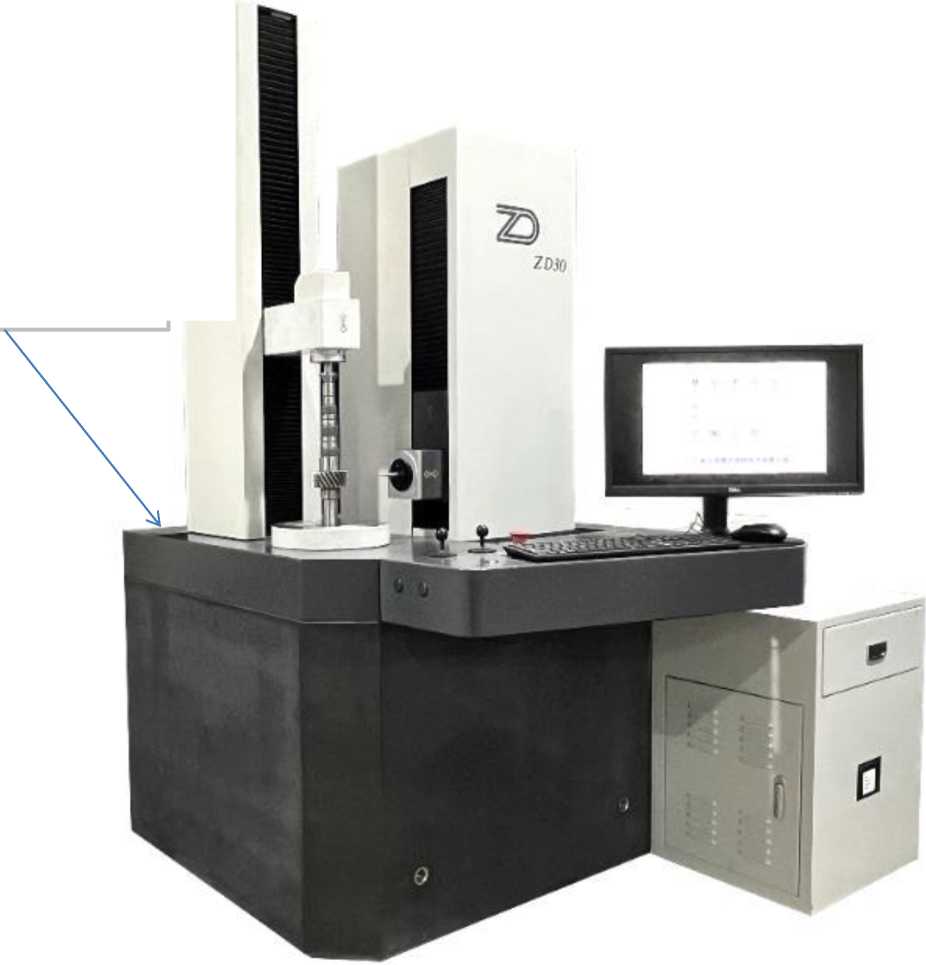

Рисунок 1 - Внешний вид ЗИМ:
а) модификация ZHIDA ZD; б) модификация ZHIDA Z

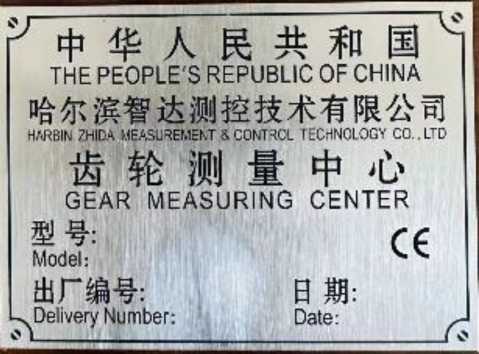

Рисунок 2 - Вид маркировочной таблички
Программное обеспечение Zhida Measuring System - Cylindrical Gear Measuring представляют собой программы для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.
Программное обеспечение функционирует в среде Windows и устанавливается на компьютер. Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Zhida Measuring System -Cylindrical Gear Measuring |
| Номер версии (идентификационный номер) ПО | V.20220720 и выше |
| Цифровой идентификатор ПО | - |
За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики машин зубоизмерительных ZHIDA модификации ZHIDA Z
| Наименование характеристики | Типоразмеры | |||||||||||
| Z2 | Z3 | Z4 | Z5 | Z6 | Z8 | Z10 | Z12 | Z15 | Z20 | Z25 | Z30 | |
| Пределы допускаемой абсолютной погрешности измерения эвольвентного профиля Fa, мкм | ±2,0 | |||||||||||
| Пределы допускаемой абсолютной погрешности измерения угла наклона линии зуба Fp, мкм | ±2,0 | |||||||||||
Таблица 3 - Метрологические характеристики машин зубоизмерительных ZHIDA модификации ZHIDA ZD
| Наименование характеристики | Типоразмеры | |||||||||||
| ZD20 | ZD30 | ZD40 | ZD50 | ZD60 | ZD80 | ZD100 | ZD120 | ZD150 | ZD200 | ZD250 | ZD300 | |
| Пределы допускаемой абсолютной погрешности измерения эвольвентного профиля Fa, мкм | ±2,0 | |||||||||||
| Пределы допускаемой абсолютной погрешности измерения угла наклона линии зуба Fp, мкм | ±2,0 | |||||||||||
Таблица 4 - Технические характеристики машин зубоизмерительных ZHIDA модификации ZHIDA Z
| Наименование характеристики | Типоразмеры | ||||||
| Z2 | Z3 | Z4 | Z5 | Z6 | Z8 | Z10 | |
| Диапазон расстояний между центрами, мм | от 10 | от 10 | от 10 | от 10 | от 10 | от 10 | от 10 |
| до 500 | до 650 | до 1000 | до 1000 | до 1000 | до 1200 | до 1200 | |
| Наибольший диаметр измеряемого зубчатого колеса, мм | 250 | 350 | 450 | 550 | 650 | 850 | 1050 |
| Модуль зубчатого колеса, мм | от 0,2 до 15,0 | от 0,3 до 20,0 | от 0,3 до 25,0 | ||||
| Угол/направление профиля зуба° | от 0° до 90° | ||||||
| Максимальная масса измеряемой детали, кг, не более | 80 | 150 | 300 | 500 | 500 | 800 | 2000 |
| Габаритные размеры, мм, не более | |||||||
| -длина | 1450 | 1450 | 1750 | 1750 | 1850 | 2350 | 2350 |
| -ширина | 1425 | 1425 | 1570 | 1570 | 1720 | 2020 | 2020 |
| -высота | 1820 | 1820 | 2210 | 2210 | 2210 | 2630 | 2630 |
| Масса, кг, не более | 3500 | 3500 | 4500 | 4500 | 5000 | 7000 | 7000 |
Продолжение таблицы 4
| Типоразмер | Z12 | Z15 | Z20 | Z25 | Z30 |
| Диапазон расстояний между центрами, мм | от 10 до 1200 | от 10 до 2000 | от 10 до 2000 | от 10 до 2000 | от 10 до 2000 |
| Наибольший диаметр измеряемого зубчатого колеса, мм | 1250 | 1550 | 2050 | 2550 | 3050 |
| Модуль зубчатого колеса, мм | от 0,3 до 25,0 | от 0,5 до 35,0 | от 0,5 до 40,0 | ||
| Угол/направление профиля зуба | от 0° до 90° | ||||
| Максимальная масса измеряемой детали, кг, не более | 2000 | 8000 | 10000 | 12000 | 15000 |
| Габаритные размеры, мм, не более | |||||
| -длина | 2350 | 3750 | 4250 | 4750 | 5250 |
| -ширина | 2230 | 2520 | 2520 | 2520 | 2520 |
| -высота | 2630 | 4000 | 4000 | 4000 | 4000 |
| Масса, кг, не более | 8500 | 20000 | 22000 | 24000 | 26000 |
Таблица 5 - Технические характеристики машин зубоизмерительных ZHIDA модификации ZHIDA ZD
| Наименование характеристики | Типоразмеры | |||||
| ZD20 | ZD30 | ZD40 | ZD50 | ZD60 | ZD80 | |
| Диапазон расстояний между центрами, мм | от 10 до 500 | от 10 до 650 | от 10 до 1000 | от 10 до 1000 | от 10 до 1000 | от 10 до 1200 |
| Наибольший диаметр измеряемого зубчатого колеса, мм | 250 | 350 | 450 | 550 | 650 | 850 |
| Модуль зубчатого колеса, мм | от 0,2 до 15,0 | от 0,3 до 20,0 | от 0,3 до 25,0 | |||
| Угол/направление профиля зуба | от 0° до 90° | |||||
| Максимальная масса измеряемой детали, кг, не более | 80 | 150 | 300 | 500 | 500 | 800 |
| Габаритные размеры, мм, не более -длина -ширина -высота | 1350 1485 1820 | 1350 1485 1820 | 1700 1710 2250 | 1700 1710 2250 | 1800 1870 2250 | 2150 2080 2630 |
| Масса, кг, не более | 3500 | 3500 | 4500 | 4500 | 5000 | 7000 |
Продолжение таблицы 5
| Наименование характеристики | Типоразмеры | |||||
| ZD100 | ZD120 | ZD150 | ZD200 | ZD250 | ZD300 | |
| Диапазон расстояний между центрами, мм | от 10 до 1200 | от 10 до 1200 | от 10 до 2000 | от 10 до 2000 | от 10 до 2000 | от 10 до 2000 |
| Наибольший диаметр измеряемого зубчатого колеса, мм | 1050 | 1250 | 1550 | 2050 | 2550 | 3050 |
| Модуль зубчатого колеса, мм | от 0,3 до 25,0 | от 0,5 до 35,0 | от 0,5 до 40,0 | |||
| Угол/направление профиля зуба | от 0° до 90° | |||||
| Максимальная масса измеряемой детали, кг, не более | 2000 | 2000 | 8000 | 10000 | 12000 | 15000 |
| Габаритные размеры, мм, не более -длина -ширина -высота | 2150 2200 2630 | 2350 2400 2630 | 3750 2520 4000 | 4250 2520 4000 | 4750 2520 4000 | 5250 2520 4000 |
| Масса, кг, не более | 7000 | 8500 | 20000 | 22000 | 24000 | 26000 |
Таблица 6 - Эксплуатационные характеристики машин зубоизмерительных ZHIDA
| Наименование характеристики | Значения |
| Условия эксплуатации: - нормальная область значений температуры, °С -относительная влажность окружающего воздуха, % не более | от +18 до +22 70 |
| Допускаемое изменение температуры в течение 1 ч, °С, не более | 1,0 |
| Допускаемое изменение температуры в течение 24, °С, не более | 1,5 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средств измерений
| Наименование | Обозначение | Кол-во |
| Машина зубоизмерительная | ZHIDA | 1 шт. |
| Калибровочная сфера | - | 1 шт. |
| Комплект измерительных щупов и удлинителей | - | 1 шт. |
| Магазин сменных щупов* | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
* поставляется по дополнительному заказу
Методы измерений изложены в разделе 3 «Принципы функционирования» документа «Машины зубоизмерительные ZHIDA. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
«Машины зубоизмерительные ZHIDA. Стандарт предприятия».
