| Номер в госреестре | 93561-24 |
| Наименование СИ | Рулетки измерительные металлические |
| Обозначение типа СИ | Geobond |
| Изготовитель | Geoquick (Wuxi) International Trade Co., Ltd., КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 23.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рулетки измерительные металлические Geobond (далее - рулетки) - предназначены для измерений линейных размеров объектов.
Принцип измерений основан на прямых измерениях линейных размеров непосредственным сравнением с измерительной шкалой рулетки.
Рулетки представляют собой металлическую ленту с нанесенной измерительной шкалой, с миллиметровыми, сантиметровыми и метровыми интервалами, помещенную в корпус с механизмом наматывания. Рулетки с закрытым корпусом имеют вытяжной конец в виде прямоугольного торца, рулетки с открытым корпусом имеют вытяжной конец в виде кольца.
Рулетки выпускаются в нескольких модификациях, отличительные особенности каждой из которых приведены в таблице 1.
Таблица 1 - Отличительные особенности рулеток
| Модификация | Номинальная длина, м | Тип корпуса | Сталь | Лента | Покрытие | Шкала |
| Geobond RX-2.0 | 2 | Закрытый | Углеродистая | Желобчатая | Нейлон | С одной стороны |
| Geobond RX-3.0 | 3 | Закрытый | Углеродистая | Желобчатая | Нейлон | С двух сторон |
| Geobond RX-5.0 | 5 | Закрытый | Углеродистая | Желобчатая | Нейлон | С двух сторон |
| Geobond RX-7.5 | 7.5 | Закрытый | Углеродистая | Желобчатая | Нейлон | С двух сторон |
| Geobond RX-10 | 10 | Закрытый | Углеродистая | Желобчатая | Нейлон | С двух сторон |
| Geobond TK-30 | 30 | Открытый | Углеродистая | Плоская | Нейлон | С одной стороны |
| Geobond TK-50 | 50 | Открытый | Углеродистая | Плоская | Нейлон | С одной стороны |
| Geobond TK-100 | 100 | Открытый | Углеродистая | Плоская | Нейлон | С одной стороны |
Заводской номер наносится в виде цифрового обозначения, состоящего из арабских цифр, на корпус рулетки в виде наклейки.
Нанесение знака поверки на средство измерений не предусмотрено.
Рулетки выпускаются под товарным знаком О—О , который вместе
с модификацией наносится на корпус рулетки в виде наклейки. Общий вид рулеток измерительных металлических представлен на рисунке 1.
а) б) в)
г) д)

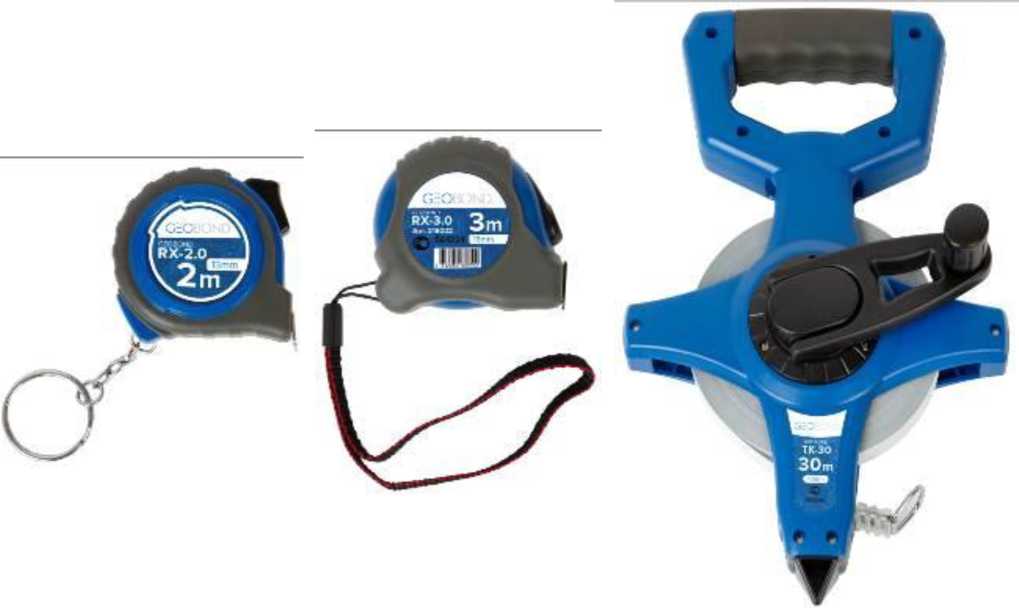

Рисунок 1 - Общий вид рулеток Geobond модификаций:
а) Geobond RX-2.0; б) Geobond RX-3.0, Geobond RX-5.0, Geobond RX-7.5, Geobond RX-10;
в) Geobond TK-30, Geobond TK-50, Geobond TK-100; г) шкала и вытяжной конец желобчатой ленты; д) шкала и вытяжной конец плоской ленты
Место нанесения знака утверждения типа
Место нанесения заводского номера средства измерений
а)
б)
в)
Рисунок 2 - Места нанесения знака утверждения типа и заводского номера средства измерений модификаций:
а) Geobond RX-2.0; б) Geobond RX-3.0, Geobond RX-5.0, Geobond RX-7.5, Geobond RX-10;
в) Geobond TK-30, Geobond TK-50, Geobond TK-100
Пломбирование рулеток Geobond не предусмотрено.
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная длина шкалы для модификаций, м: Geobond RX-2.0 Geobond RX-3.0 Geobond RX-5.0 Geobond RX-7.5 Geobond RX-10 Geobond TK-30 Geobond TK-50 Geobond TK-100 | 2,0 3,0 5,0 7,5 10,0 30,0 50,0 100,0 |
| Допускаемое отклонение действительной длины интервалов шкалы при температуре +20 °С *, мм, не более: - миллиметрового - сантиметрового - дециметрового - метрового и более | ±0,15 ±0,20 ±0,30 ± [0,30+0,15-(L-1)], |
| где L-число полных и неполных метров * для рулеток с плоской лентой - при рабочем усилии натяжения (5,0±0,5) кг | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Ширина желобчатой ленты для модификаций, мм: Geobond RX-2.0 Geobond RX-3.0 Geobond RX-5.0, Geobond RX-7.5, Geobond RX-10 | 13,0±0,2 16,0±0,2 25,0±0,2 |
| Ширина плоской ленты для модификаций, мм: Geobond TK-30, Geobond TK-50, Geobond TK-100 | 13,0±0,2 |
| Толщина ленты, мм, не более: - желобчатой для модификаций Geobond RX-2.0, Geobond RX-3.0, Geobond RX-5.0, Geobond RX-7.5, Geobond RX-10 - плоской для модификаций Geobond TK-30, Geobond TK-50, Geobond TK-100 | 0,145±0,05 0,39±0,05 |
| Ширина штриха ленты, мм | 0,20±0,05 |
| Отклонение от перпендикулярности штрихов шкалы к рабочей кромке ленты, не более | 30' |
| Габаритные размеры (Д*Ш*В) для модификаций, мм, не более: Geobond RX-2.0 Geobond RX-3.0 Geobond RX-5.0 Geobond RX-7.5 Geobond RX-10 Geobond TK-30 Geobond TK-50 Geobond TK-100 | 50x50x23 70x70x35 80x75x45 90x85x45 90x85x45 335x220x60 405x275x60 480x340x60 |
| Масса для модификаций, кг, не более: Geobond RX-2.0 Geobond RX-3.0 Geobond RX-5.0 Geobond RX-7.5 Geobond RX-10 Geobond TK-30 Geobond TK-50 Geobond TK-100 | 0,06 0,13 0,27 0,39 0,415 0,900 1,330 2,400 |
| Температура рабочих условий, °С | от -40 до +50 |
Таблица 4 - Показатели надёжности
| Наименование характеристики | Значение |
| Полный средний ресурс, циклов*, не менее | 2000 |
| * - цикл включает в себя вытягивание ленты на полную длину, натяжение рабочим усилием, отсчет и наматывание ленты | |
наносится типографским способом на идентификационную наклейку и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рулетка измерительная металлическая | Geobond | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Упаковочная тара | - | 1 шт. |
приведены в разделе 5 «Указания по эксплуатации» документа «Рулетки измерительные металлические Geobond. Руководство по эксплуатации».
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении
Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Geoquick (Wuxi) International Trade Co., Ltd., КНР.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 19.11.2024 |
