| Номер в госреестре | 93566-24 |
| Наименование СИ | Системы испытательные для релейной защиты и автоматики |
| Обозначение типа СИ | Релейта-М |
| Изготовитель | Guangdong ONLLY Electrical Automation Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 23.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы испытательные для релейной защиты и автоматики Релейта-М (далее - системы) предназначены для воспроизведений напряжения и силы переменного и постоянного тока, частоты, угла фазового сдвига между сигналами напряжений, сигналами токов, сигналами тока и напряжения одной фазы, для измерений интервалов времени, а также для воспроизведений цифровых эквивалентов заданных параметров сигналов напряжения и силы переменного и постоянного тока, частоты, угла фазового сдвига между сигналами напряжений, сигналами токов, сигналами тока и напряжения одной фазы в виде потоков мгновенных значений, передаваемых по протоколу, описанному в МЭК 61850-9-2.
Принцип действия систем в режиме воспроизведения аналоговых сигналов основан на цифро-аналоговом преобразовании массива цифровых выборок тока и напряжения, рассчитанных внутренним контроллером, с последующим усилением их и выдачей в виде аналоговых сигналов тока и напряжения.
Принцип действия систем в режиме воспроизведения цифровых сигналов основан на формировании цифровых (дискретизированных) сигналов, рассчитанных на основании заданных значений параметров напряжения и силы переменного (постоянного) тока с помощью программного обеспечения, их последующем преобразовании и воспроизведении в виде цифровых потоков мгновенных значений (МЭК 61850-9-2).
Системы применяются для проверки характеристик параметров настройки электромеханических, полупроводниковых, микропроцессорных реле и панелей релейной защиты и автоматики (РЗА), а также для оборудования, работающего по стандарту МЭК 61850.
Конструктивно системы выполнены в переносном корпусе с ручкой, которая фиксируется в нескольких положениях.
Системы выпускаются в модификациях Релейта-М 660, Релейта-М 660/61850, Релейта-М 660В, Релейта-М 660B/61850, Релейта-М 460, Релейта-М 460В, Релейта-М 430, Релейта-М 430/61850, Релейта-М 430В, Релейта-М 430B/61850, Релейта-М 330, отличающихся количеством каналов, метрологическими характеристиками, поддержкой протокола передачи по МЭК 61850-9-2, цветом корпуса.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде буквенно-цифрового кода.
Общий вид систем с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-3. Нанесение знака поверки на системы не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.

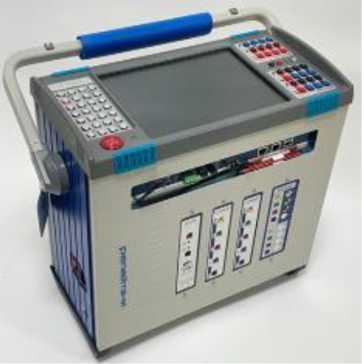

Рисунок 1 - Общий вид систем модификаций Релейта-М 660, Релейта-М 660В, Релейта-М 460, Релейта-М 460В, Релейта-М 430, Релейта-М 430В, Релейта-М 330

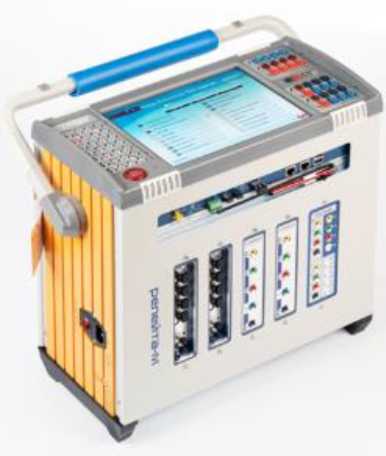

Рисунок 2 - Общий вид систем модификаций Релейта-М 660/61850, Релейта-М 660B/61850, Релейта-М 430/61850, Релейта-М 430B/61850
Место нанесения заводского номера
Место нанесения знака утверждения типа

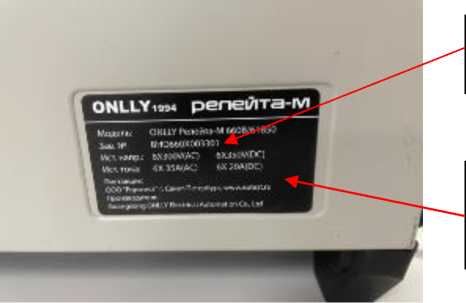

Рисунок 3 - Общий вид систем с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение (далее - ПО) систем состоит из встроенного и внешнего ПО.
Встроенное ПО реализовано аппаратно и разделено на метрологически значимую и не значимую части.
Метрологические характеристики систем нормированы с учетом влияния метрологически значимой части встроенного ПО.
Внешнее ПО «ONLLY Relay Protection Test System», устанавливаемое на персональный компьютер, предусматривает различные экранные формы отображения информации, управляет настройками интерфейса системы и изменяет внешние электрические и временные параметры сигналов.
Внешнее ПО не является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО систем приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО_____________________________
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | 2.3.XX.XXXXXX |
| Цифровой идентификатор ПО | - |
| Примечание - XX.XXXXXX - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики систем модификаций Релейта-М 660,
Релейта-М 460, Релейта-М 430, Релейта-М 330, Релейта-М 660/61850, Релейта-М 430/61850
| Наименование характеристики | Диапазон воспроизведений1) | Пределы допускаемой погрешности воспроизведений1) (абсолютной Д, относительной 6) |
| Напряжение переменного тока в диапазоне частот от 40 до 70 Гц: - при использовании одного источника - при использовании двух источников, соединенных последовательно | от 0 до 125 В от 0 до 250 В | ±0,004 В (Д), для поддиапазона от 0 до 2 В включ., ±0,2 % (6), для поддиапазонов св. 2 до 125 В включ., св. 2 до 250 В включ. |
| Сила переменного тока в диапазоне частот от 40 до 70 Гц: - при использовании одного источника - при использовании двух источников, соединенных параллельно -при использовании трех источников, соединенных параллельно | от 0 до 30 А от 0 до 60 А от 0 до 90 А | ±0,001 А (Д), для поддиапазона от 0 до 0,5 А включ., ±0,2 % (6), для поддиапазонов св. 0,5 до 30 А включ., св. 0,5 до 60 А включ., св. 0,5 до 90 А включ. |
| Наименование характеристики | Диапазон воспроизведений1) | Пределы допускаемой погрешности воспроизведений1) (абсолютной Д, относительной 6) |
| Сила постоянного тока | от 0 до 20 А | ±0,001 А (Д), для поддиапазона от 0 до 0,5 А включ., ±0,2 % (6), для поддиапазона св. 0,5 до 20 А включ. |
| Напряжение постоянного тока: - при использовании одного источника - при использовании двух источников, соединенных последовательно | от -175 до +175 В от 0 до 350 В | ±0,01 В (Д), для поддиапазонов от -5 до +5 В включ., от 0 до 5 В включ., ±0,2 % (6), для поддиапазонов от -175 до -5 В не включ., св. +5 до +175 В включ., св. 5 до 350 В включ. |
| Частота переменного тока | от 10 до 1000 Гц | ±0,001 Гц (Д), для поддиапазона от 10 до 65 Гц включ., ±0,01 Гц (Д), для поддиапазона св. 65 до 450 Гц включ., ±0,02 Гц (Д), для поддиапазона св. 450 до 1000 Гц включ. |
| Угол фазового сдвига между сигналами напряжений, сигналами токов, сигналами тока и напряжения одной фазы в диапазоне частот от 40 до 70 Гц | от -360° до 360° | ±0,2° (Д) |
| Интервал времени | от 0,001 до 1-106 с | ±0,001 с (Д), для поддиапазона от 0,001 до 1 с включ., ±0,1 % (6), для поддиапазона от св. 1 до 1-106 с включ. |
| Примечание - 1) - для интервалов времени нормирован диапазон измерений и пределы допускаемой погрешности измерений | ||
Таблица 3 - Метрологические характеристики систем модификаций Релейта-М 660В,
Релейта-М 460В, Релейта-М 430В, Релейта-М 660В/61850, Релейта-М 430В/61850___________
| Наименование характеристики | Диапазон воспроизведений1) | Пределы допускаемой погрешности воспроизведений1) (абсолютной Д, относительной 6) |
| Напряжение переменного тока в диапазоне частот от 40 до 70 Гц: - при использовании одного источника - при использовании двух источников, соединенных последовательно | от 0 до 300 В от 0 до 600 В | ±0,002 В (Д), для поддиапазона от 0 до 2 В включ., ±0,1 % (6), для поддиапазона св. 2 до 300 В включ., ±0,2 % (6), для поддиапазона св. 2 до 600 В включ., |
| Наименование характеристики | Диапазон воспроизведений1) | Пределы допускаемой погрешности воспроизведений1) (абсолютной Д, относительной 6) |
| Сила переменного тока в диапазоне частот от 40 до 70 Гц: - при использовании одного источника - при использовании двух источников, соединенных параллельно -при использовании трех источников, соединенных параллельно | от 0 до 35 А от 0 до 60 А от 0 до 95 А | ±0,001 А (Д), для поддиапазона от 0 до 0,5 А включ., ±0,1 % (6), для поддиапазона св. 0,5 до 35,0 А включ., ±0,2 % (6), для поддиапазонов св. 0,5 до 60,0 А включ., св. 0,5 до 95,0 А включ. |
| Сила постоянного тока | от 0 до 20 А | ±0,001 А (Д), для поддиапазона от 0 до 0,5 А включ., ±0,2 % (6), для поддиапазона св. 0,5 до 20,0 А включ. |
| Напряжение постоянного тока: - при использовании одного источника - при использовании двух источников, соединенных последовательно | от -350 до +350 В от 0 до 700 В | ±0,01 В (Д), для поддиапазона от -5 до +5 В включ., ±0,1 В (Д), для поддиапазона от 0 до 20 В включ., ±0,2 % (6), для поддиапазонов от -350 до -5 В не включ., св. +5 до +350 В включ., св. 20 до 700 В включ. |
| Частота переменного тока | от 10 до 1000 Гц | ±0,001 Гц (Д), для поддиапазона от 10 до 65 Гц включ., ±0,01 Гц (Д), для поддиапазона св. 65 до 450 Гц включ., ±0,02 Гц (Д), для поддиапазона св. 450 до 1000 Гц включ. |
| Угол фазового сдвига между сигналами напряжений, сигналами токов, сигналами тока и напряжения одной фазы в диапазоне частот от 40 до 70 Гц | от -360° до 360° | ±0,2° (Д) |
| Интервал времени | от 0,001 до 1-106 с | ±0,001 с (Д), для поддиапазона от 0,001 до 1,000 с включ., ±0,1 % (6), для поддиапазона от св. 1 до 1-106 с включ. |
| Примечание - 1) - для интервалов времени нормирован диапазон измерений и пределы допускаемой погрешности измерений | ||
Таблица 4 - Метрологические характеристики систем модификаций Релейта-М 660/61850,
Релейта-М 430/61850 при воспроизведении цифрового SV-потока
| Наименование характеристики | Диапазон воспроизведений | Пределы допускаемой погрешности воспроизведений (абсолютной Д, относительной 6) |
| Напряжение переменного тока в диапазоне частот от 40 до 70 Гц | от 0 до 250 В | ±0,003 В (Д), для поддиапазона от 0 до 10 В включ., ±0,03 % (6), для поддиапазона св. 10 до 250 В включ. |
| Сила переменного тока в диапазоне частот от 40 до 70 Гц | от 0 до 90 А | ±0,0003 А (Д), для поддиапазона от 0 до 1 А включ., ±0,03 % (6), для поддиапазона св. 1 до 90 А включ. |
| Сила постоянного тока | от 0,1 до 20 А | ±0,03 % (6) |
| Напряжение постоянного тока | от 1 до 350 В | ±0,03 % (6) |
| Частота переменного тока | от 10 до 1000 Гц | ±0,0003 % (6) |
| Угол фазового сдвига между сигналами напряжений, сигналами токов, сигналами тока и напряжения одной фазы в диапазоне частот от 40 до 70 Гц | от -360° до 360° | ±0,01° (Д) |
Таблица 5 - Метрологические характеристики систем модификаций Релейта-М 660В/61850, Релейта-М 430В/61850 при воспроизведении цифрового SV-потока_______________________
| Наименование характеристики | Диапазон воспроизведений | Пределы допускаемой погрешности воспроизведений (абсолютной Д, относительной 6) |
| Напряжение переменного тока в диапазоне частот от 40 до 70 Гц | от 0 до 600 В | ±0,003 В (Д), для поддиапазона от 0 до 10 В включ., ±0,03 % (6), для поддиапазона св. 10 до 600 В включ. |
| Сила переменного тока в диапазоне частот от 40 до 70 Гц | от 0 до 95 А | ±0,0003 А (Д), для поддиапазона от 0 до 1 А включ., ±0,03 % (6), для поддиапазона св. 1 до 95 А включ. |
| Сила постоянного тока | от 0,1 до 20 А | ±0,03 % (6) |
| Напряжение постоянного тока | от 1 до 700 В | ±0,03 % (6) |
| Частота переменного тока | от 10 до 1000 Гц | ±0,0003 % (6) |
| Угол фазового сдвига между сигналами напряжений, сигналами токов, сигналами тока и напряжения одной фазы в диапазоне частот от 40 до 70 Гц | от -360° до 360° | ±0,01° (Д) |
Таблица 6 - Технические характеристики
| Наименование характеристики | Значение |
| Количество выходных каналов по напряжению: - для модификаций Релейта-М 660, Релейта-М 660/61850, Релейта-М 660В, Релейта-М 660B/61850; | 6 |
| - для модификаций Релейта-М 460, Релейта-М 460В, Релейта-М 430, Релейта-М 430/61850, Релейта-М 430В, Релейта-М 430B/61850; | 4 |
| - для модификации Релейта-М 330 | 3 |
| Количество выходных каналов по току: - для модификаций Релейта-М 660, Релейта-М 660/61850, Релейта-М 660В, Релейта-М 660B/61850, Релейта-М 460, Релейта-М 460В; | 6 |
| - для модификаций Релейта-М 430, Релейта-М 430/61850, Релейта-М 430В, Релейта-М 430B/61850, Релейта-М 330 | 3 |
| Параметры электрического питания: - напряжение постоянного тока, В | 220±11 |
| - напряжение переменного тока, В | 220±44 |
| - номинальная частота переменного тока, Гц | 50 |
| Потребляемая мощность, ВА, не более | 2000 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 380х390х200 |
| Масса, кг, не более: - для модификаций Релейта-М 660, Релейта-М 660/61850, Релейта-М 660В, Релейта-М 660B/61850, Релейта-М 430B/61850; | 15,8 |
| - для модификаций Релейта-М 460, Релейта-М 460В; | 14,8 |
| - для модификации Релейта-М 430/61850; | 13,8 |
| - для модификаций Релейта-М 430, Релейта-М 430В; | 12,8 |
| - для модификации Релейта-М 330 | 11,8 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +55 |
| - относительная влажность, % | от 30 до 90 |
Таблица 7 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система испытательная для релейной защиты и автоматики | Релейта-М | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 4 «Примеры тестирования» руководства по эксплуатации.
«Системы испытательные для релейной защиты и автоматики Релейта-М. Стандарт предприятия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1406 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
государственной поверочной схемы для средств измерений времени и частоты».
