Манометры, вакуумметры, мановакуумметры показывающие сигнализирующие Манотомь Обозначение отсутствует, 93567-24

93567-24
Манометры, вакуумметры, мановакуумметры показывающие сигнализирующие Манотомь (далее - приборы) предназначены для измерений избыточного и вакуумметрического давлений неагрессивных не кристаллизирующихся жидкостей, паров, газов (в том числе кислород), а также для управления внешними электрическими цепями от сигнализирующего устройства.
Карточка СИ
Номер в госреестре 93567-24
Наименование СИ Манометры, вакуумметры, мановакуумметры показывающие сигнализирующие Манотомь
Обозначение типа СИ Обозначение отсутствует
Изготовитель Открытое акционерное общество "Манотомь" (ОАО "Манотомь"), г. Томск
Год регистрации 2024
Срок свидетельства 23.10.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Манометры, вакуумметры, мановакуумметры показывающие сигнализирующие Манотомь (далее - приборы) предназначены для измерений избыточного и вакуумметрического давлений неагрессивных не кристаллизирующихся жидкостей, паров, газов (в том числе кислород), а также для управления внешними электрическими цепями от сигнализирующего устройства.

Описание

Принцип действия приборов основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента (трубчатой пружины Бурдона). Под воздействием избыточного давления среды, подведенной к внутренней полости трубчатая пружина стремится к распрямлению. При этом изменяются внутренний и внешний радиусы пружины, что вызывает соответствующее изменение положения свободного конца пружины, это в свою очередь приводит к перемещению показывающей стрелки прибора посредством передаточного механизма. Стрелка при своем движении осуществляет замыкание или размыкание (в зависимости от схемы подключения прибора) контактов сигнализирующего механизма, подключенных к выводу электрических контактов.

Конструктивно приборы состоят из цилиндрического корпуса с циферблатом, закрытого защитным стеклом, чувствительного элемента, кинематического механизма со стрелкой, сигнализирующего механизма (прямого и непрямого действия) с указателями, устройством настройки точек срабатывания сигнализирующего устройства, вывода электрических контактов, штуцера для подключения прибора.

Сигнализирующее устройство прямого действия, состоящее из электроконтактной группы с двумя уставками (для приборов модификации ДМ2015Сг, ДВ2015Сг, ДА2015Сг с одной уставкой) и подвижной стрелки прибора, позволяет коммутировать электрическую цепь. Подвижная стрелка, показывающая значение измеряемого давления коммутирует контактные группы, которые замыкаются или размыкаются при достижении ею выставленного значения.

Сигнализирующее устройство непрямого действия, состоящее из оптикоэлектронных датчиков граничных значений давлений и электронного блока, позволяет управлять коммутирующим релейным блоком для обеспечения коммутации двух независимых электрических цепей. Индикация срабатывания оптико-электронных датчиков граничных значений давлений осуществляется посредством двух светодиодов, размещенных на циферблате приборов.

Приборы изготавливаются в следующих модификациях: ДМ2005Сг, ДВ2005Сг,

ДА2005Сг,  ДМ2010Сг,  ДВ2010Сг,  ДА2010Сг,  ДМ2015Сг,  ДВ2015Сг,  ДА2015Сг,

ДМ5О1ОСгОЕх, ДВ5О1ОСгОЕх, ДА5О1ОСгОЕх, ДМ5012Сг,  ДВ5012Сг,  ДА5012Сг.

Модификации отличаются диапазонами измерений, погрешностью, габаритными размерами, типом сигнализирующего устройства, а также наличием взрывозащиты.

Приборы, предназначенные для измерений давления кислорода должны иметь маркировку «Кислород» и «Маслоопасно».

Заводской номер наносится в виде арабских цифр на циферблат прибора типографским способом. Возможно дублирование заводского номера, нанесенного методом гравировки или типографским способом на техническую табличку, прикрепленную к корпусу прибора.

Знак поверки наносится на корпус прибора и (или) стекло прибора.

Пломбировка корпуса манометра осуществляется с помощью наклейки, которая разрушается при попытке вскрытия или пломбировочной проволокой и пластиковой (свинцовой) пломбой с нанесенным оттиском отдела технического контроля изготовителя или знака поверки.

В зависимости от модификации приборы могут поставляться в комплекте с вентильными блоками и вспомогательной арматурой (демпфирующие устройства, мембранные разделители, соединительные устройства, переходники, бобышки, охладители-переходники, сифонные отводы, устройства защиты от перегрузки и другой вспомогательной арматуры).

Манометры, вакуумметры, мановакуумметры показывающие сигнализирующие ДМ2015Сг, ДВ2015Сг, ДА2015Сг по требованию потребителя могут иметь цветовые

обозначения на шкале.

По требованию потребителей допускается размещение дополнительной информации.

Общий вид манометров, место нанесения знака поверки, знака утверждения типа и места пломбировки представлены на рисунке 1-12.

Место нанесения знака утверждения типа

Место пломбировки

Место нанесения знака поверки

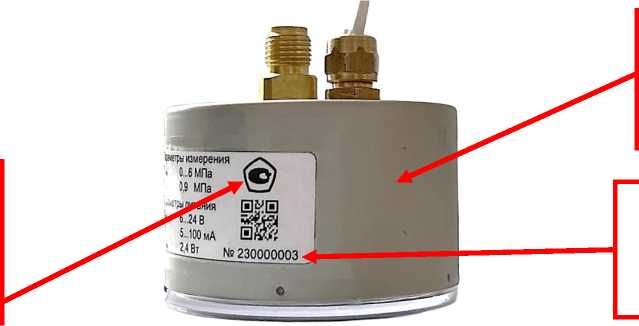

Место нанесения заводского номера

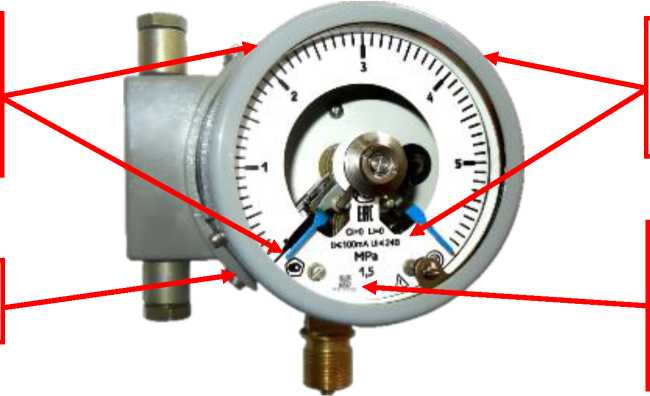

Рисунок 1 - Общий вид манометров ДМ5010Сг0Ех, места нанесения знака поверки, знака утверждения типа, заводского номера и места пломбировки

Место нанесения знака утверждения типа

Место нанесения знака поверки

Место нанесения заводского номера

Рисунок 2 - Места нанесения знака поверки на корпус манометра, знака утверждения типа и заводского номера на технической табличке манометра ДМ2015Сг, ДМ5010Сг0Ех, ДМ5012Сг

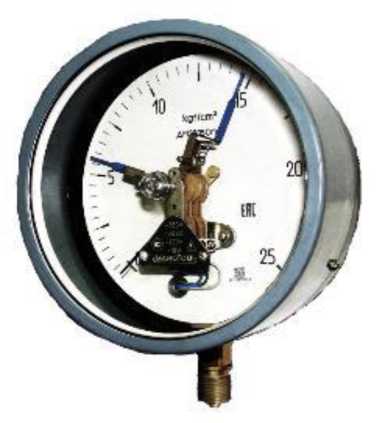

Рисунок 4 - Общий вид манометров

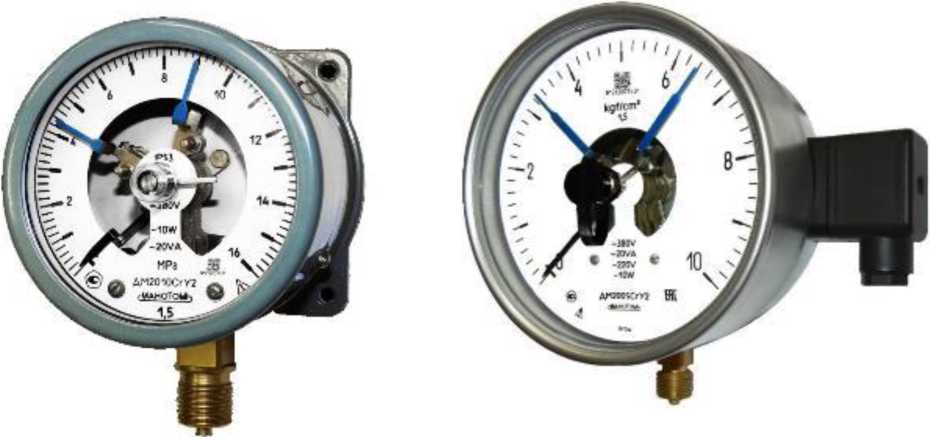

Рисунок 3 - Общий вид манометров ДМ2010Сг

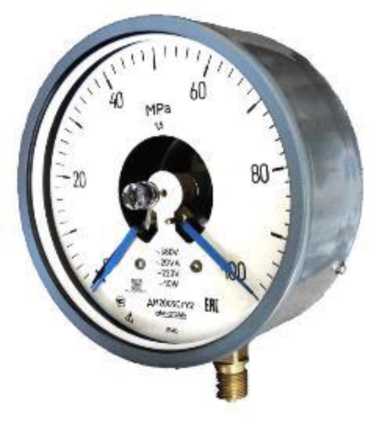

Рисунок 5 - Общий вид манометров ДМ2005Сг-ЭКМ

ДМ2005Сг

Рисунок 6 - Общий вид манометров ДМ2005Сг

Рисунок 7 - Общий вид манометров ДМ2005Сг1Ех

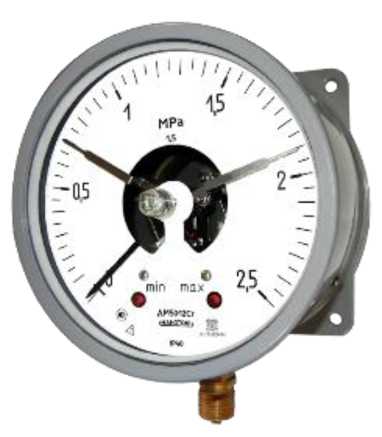

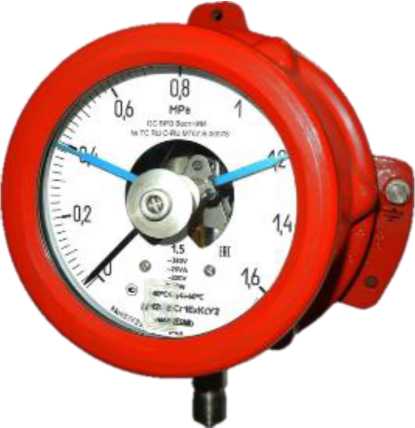

Рисунок 8 - Общий вид манометров ДМ2005Сг1ЕхКс

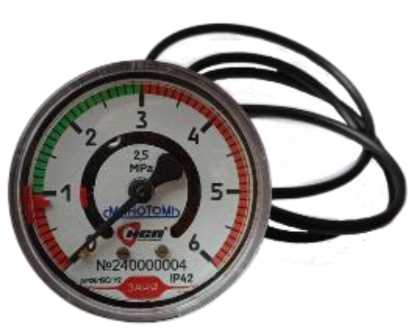

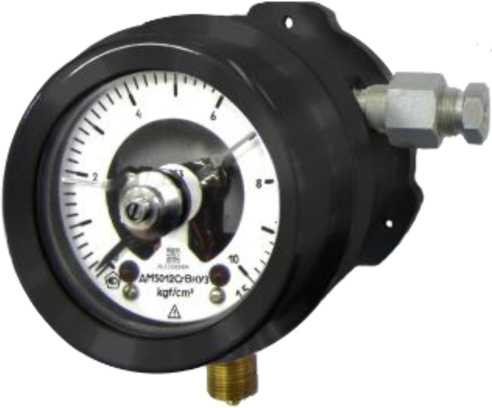

Рисунок 9 - Общий вид манометров ДМ5012Сг

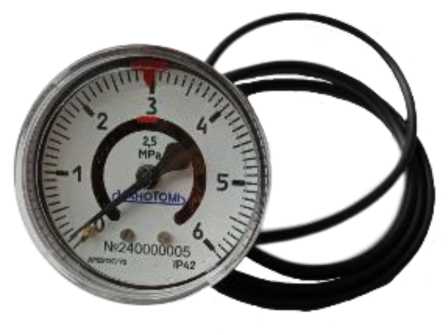

Рисунок 10 - Общий вид манометров ДМ5012СгВн

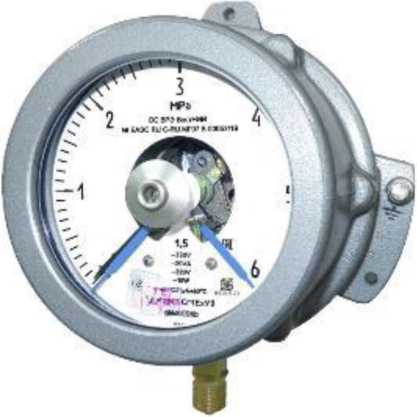

Рисунок 11 - Общий вид манометров ДМ2015Сг

Рисунок 12 - Общий вид манометров ДМ2015Сг

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны показаний давления 1)

приведены в таблице 2

Пределы допускаемой основной приведенной к диапазону показаний погрешности, % (класс точности по ГОСТ 2405-88 2) 3))

приведены в таблице 3

Пределы допускаемой основной приведенной погрешности к диапазону показаний срабатывания сигнализирующего устройства %:

приведены в таблице 4

Пределы допускаемой дополнительной погрешности, приведенной к диапазону показаний, вызванной отклонением температуры окружающей среды от нормальных условий, % 4) 5)

Yдоп = ± Kt • At

Примечания:

1) - диапазон измерений избыточного давления равен от 0% до 75% диапазона показаний. Диапазон измерений вакуумметрического давления должен быть равен диапазону показаний;

2) - вариация измерений манометра не превышает значения предела допускаемой основной погрешности измерений.

3) - вариация срабатывания сигнализирующего устройства не превышает значения предела допускаемой основной погрешности срабатывания сигнализирующего устройства.

4) - Kt - температурный коэффициент:

0,06 %/°С - для классов точности приборов и пределов допускаемой основной приведенной погрешности срабатывания сигнализирующего устройства 1; 1,5;

0,1  %/°С  - для пределов допускаемой основной приведенной погрешности

срабатывания сигнализирующего устройства 2,5;

At - абсолютное значение разности температур, определяемое по формуле: At = | t2 - ti |, где ti - ближайшее к t2 крайнее значение диапазона нормальных условий измерении температуры окружающего воздуха, равное:

+21 или +25 °С для приборов класса точности 1,0;

+18 или +28 °С для приборов класса точности 1,5 и 2,5

5) - дополнительная погрешность срабатывания сигнализирующего устройства равна дополнительной погрешности измерений давления.

Таблица 2 - Диапазоны показаний

Модификация

Диапазон показаний 1) 2)

кПа

МПа

кгс/см2

ДМ2005Сг, ДМ2005Сг1Ех, ДМ2010Сг, ДМ2015Сг, ДМ5010Сг0Ех, ДМ5012Сг, ДМ5012СгВн

от 0 до 100

от 0 до 1,0

от 0 до 160

от 0 до 1,6

от 0 до 250

от 0 до 2,5

от 0 до 400

от 0 до 4,0

от 0 до 600

от 0 до 6,0

от 0 до 1,00

от 0 до 10,0

от 0 до 1,60

от 0 до 16,0

от 0 до 2,50

от 0 до 25,0

от 0 до 4,00

от 0 до 40,0

от 0 до 6,00

от 0 до 60,0

от 0 до 10,00

от 0 до 100,0

от 0 до 16,00

от 0 до 160,0

Продолжение таблицы 2 - Диапазоны показаний

Модификация

Диапазон показаний 1) 2)

Модификация

Диапазон показаний 1) 2)

кПа

МПа

кПа

ДМ2005Сг, ДМ2005Сг1Ех, ДМ2010Сг, ДМ2015Сг, ДМ5010Сг0Ех, ДМ5012Сг, ДМ5012СгВн

от 0 до 25,00

от 0 до 250,0

от 0 до 40,00

от 0 до 400,0

от 0 до 60,00

от 0 до 600,0

ДМ2005Сг, ДМ2005Сг1Ех, ДМ2010Сг, ДМ5010Сг0Ех, ДМ5012Сг, ДМ5012СгВн

от 0 до 100,00

от 0 до 1000,0

от 0 до 160,00

от 0 до 1600,0

ДВ2005Сг, ДВ2005Сг1Ех, ДВ2010Сг, ДВ2015Сг, ДВ5010Сг0Ех, ДВ5012Сг, ДВ5012СгВн

от —100 до 0

от —1,0 до 0

ДА2005Сг, ДА2005Сг1Ех, ДА2010Сг, ДА2015Сг, ДА5010Сг0Ех, ДВ5012Сг, ДВ5012СгВн

от —100 до +60

от —1,0 до +0,6

от —100 до +150

от —1,0 до +1,5

от —100 до +300

от —1,0 до +3,0

от —100 до +500

от —1,0 до +5,0

от —0,1 до +0,90

от —1,0 до +9,0

от —0,1 до +1,50

от —1,0 до +15,0

от —0,1 до +2,40

от —1,0 до +24,0

Примечания:

1) По требованию потребителя приборы могут изготавливаться в других единицах измерений, допускаемых к применению в РФ.

2) По требованию потребителя приборы могут изготавливаться с другими диапазонами измерений, не указанными в настоящей таблице, но лежащими внутри приведенных диапазонов измерений.

Таблица 3 - Погрешность измерений

Модификация манометра

Пределы допускаемой основной приведенной к диапазону показаний давлений погрешности, % (класс точности по ГОСТ 2405-88) 1)

ДМ2005Сг, ДВ2005Сг, ДА2005Сг, ДМ2005Сг1Ех,

ДВ2005Сг1Ех, ДА2005Сг1Ех,

ДМ2010Сг, ДВ2010Сг, ДА2010Сг, ДМ5010Сг0Ех,

ДВ5010Сг0Ех, ДА5010Сг0Ех, ДМ5012Сг, ДВ5012Сг, ДА5012Сг, ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн

±1; ±1,5 (1; 1,5)

ДМ2015Сг, ДВ2015Сг, ДА2015Сг

±1,5; ±2,5 (1,5; 2,5)

Примечания

1) Конкретное значение указывается в паспорте и на циферблате манометра

Таблица 4 - Погрешность срабатывания сигнализирующего устройства

Модификация манометра

Класс точности прибора

Пределы допускаемой основной приведенной к диапазону показаний погрешности срабатывания сигнализирующего устройства, %

со скользящими контактами

с магнитным поджатием

с оптикоэлектронными датчиками

ДМ2005Сг, ДВ2005Сг, ДА2005Сг, ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех

1,0

±1,5

±4,0

1,5

±2,5

ДМ2010Сг, ДВ2010Сг, ДА2010Сг, ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех

1,0

±1,5

±4,0

1,5

±2,5

±6,0

ДМ5012Сг, ДВ5012Сг, ДА5012Сг

1,0

±1,5

1,5

±2,5

Примечания

1) Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства для приборов модификации ДМ2015Сг, ДВ2015Сг, ДА2015Сг не нормируются.

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Диаметр корпуса, мм, не более, для модификаций:

— ДМ2010Сг, ДВ2010Сг, ДА2010Сг;

— ДМ2005Сг, ДВ2005Сг, ДА2005Сг, ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех

— ДМ2015Сг, ДВ2015Сг, ДА2015Сг;

— ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010СгЕх;

— ДМ5012Сг, ДВ5012Сг, ДА5012Сг;

— ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн, ДМ5012СгВнКс, ДВ5012СгВнКс, ДА5012СгВнКс

100

160

60

100

100; 160 1)

100

Масса, кг, не более, для модификаций:

— ДМ2005Сг, ДВ2005Сг, ДА2005Сг, ДМ2005СгКс, ДВ2005СгКс, ДА2005СгКс;

— ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех, ДМ2005СгКс, ДВ2005СгКс, ДА2005СгКс;

— ДМ2010Сг, ДВ2010Сг, ДА2010Сг, ДМ2010СгКс, ДВ2010СгКс, ДА2010СгКс;

— ДМ2015Сг, ДВ2015Сг, ДА2015Сг;

— ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех;

— ДМ5012Сг, ДВ5012Сг, ДА5012Сг;

— ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн, ДМ5012СгВнКс, ДВ5012СгВнКс, ДА5012СгВнКс

1,6

5,5

1,0

0,3

1,0

1,2 (с диаметром корпуса 100 мм);

1,9 (с диаметром корпуса 160 мм)

1,4

Продолжение таблицы 5

Наименование характеристики

Значение

Нормальные условия измерений:

- температура окружающей среды, °С - класс точности 1,0

- класс точности 1,5 и 2,5

от +21 до +25 от +18 до +28

- относительная влажность, %, не более

- атмосферное давление, кПа

80 от 84,0 до 106,7

Рабочие условия измерений

Температура окружающей среды, °С:

- ДМ2005Сг,  ДВ2005Сг,  ДА2005Сг,  ДМ2010Сг,

ДВ2010Сг, ДА2010Сг, ДМ2015Сг, ДВ2015Сг, ДА2015Сг;

от -60 до +70

- ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех;

от -60 до +60

- ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех;

от -50 до +60

- ДМ5012Сг, ДВ5012Сг, ДА5012Сг, ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн.

от -40 до +60 (для исполнения У3); от -5 до +60 (для исполнения Т3); от -25 до +60 (для исполнения У3.1)

Относительная влажность, %, не более

98

Диапазон уставки сигнализирующего устройства:

- ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн, ДМ2005Сг, ДВ2005Сг, ДА2005Сг, ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех, ДМ2010Сг, ДВ2010Сг, ДА2010Сг, ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех

от 5% до 75% диапазона показаний положительного избыточного давления , от 5% до 95% диапазона показаний

вакуумметрического давления

- ДМ2015Сг, ДВ2015Сг, ДА2015Сг

от 10% до 75% диапазона показаний положительного избыточного давления , от 10% до 90% диапазона показаний

вакуумметрического давления

Продолжение таблицы 5

Наименование характеристики

Значение

Напряжение питания сигнализирующего устройства, В 1) 2): - напряжение постоянного тока - напряжение переменного тока

6; 12; 24; 27; 36; 40; 110

6; 12; 24; 27; 36; 40; 110; 220

Маркировка взрывозащиты

- ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех

- ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех

- ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн

1Ex db IIB T4 Gb 0Ex ia IIC T5 Ga X 1Ex db IIB T5 Gb

Примечания

1) Конкретное значение приведено в паспорте и (или) на маркировочной табличке манометра

2) Допускается отклонение от минус 10 % до плюс 15 % он номинального диапазона напряжения

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации, и (или) циферблат манометра, и (или) техническую табличку, прикрепленную к корпусу манометра.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Манометр, вакуумметр, мановакуумметр показывающий сигнализирующий

Манотомь

1 шт.

Паспорт

5Ш0.283.444ПС; 5Ш0.283.443ПС;

5Ш0.283.426ПС; 5Ш0.283.405ПС;

5Ш0.283.529ПС;5Ш0.283.528ПС;

5Ш0.283.450ПС; 5Ш0.283.455ПС;

5Ш0.283.413ПС; 5Ш0.283.386ПС;

5Ш0.283.312ПС; 5Ш0.283.311ПС;

5Ш0.283.310ПС; 5Ш0.283.304ПС 1)

1 экз.

Руководство по эксплуатации

5Ш0.283.444РЭ; 5Ш0.283.443РЭ;

5Ш0.283.426РЭ; 5Ш0.283.405РЭ;

5Ш0.283.528РЭ; 5Ш0.283.311РЭ;

5Ш0.283.304РЭ 1)

1 экз.

Примечание:

1) В зависимости от модификации

Сведения о методах измерений

приведены в разделе 2 «Технические данные» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

ГОСТ 2405-88 Манометры, вакуумметры, мановаккумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия;

ТУ 26.51.52-072-00225590-2023 Манометры, вакуумметры, мановакуумметры показывающие сигнализирующие Манотомь. Технические условия.

Зарегистрировано поверок 39
Поверителей 1
Актуальность данных 19.11.2024
93567-24
Номер в ГРСИ РФ:
93567-24
Производитель / заявитель:
Открытое акционерное общество "Манотомь" (ОАО "Манотомь"), г. Томск
Год регистрации:
2024
Cрок действия реестра:
23.10.2029
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
