| Номер в госреестре | 93568-24 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | ZZPD |
| Изготовитель | "Nanyang Zhengtong Explosion - proof Electrical Co., Ltd", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 23.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления ZZPD (далее - термопреобразователи или ТС) предназначены для измерений температуры внутри твердых тел (подшипников, обмотки электродвигателей и др.), в т.ч. и во взрывоопасных средах.
Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с присоединенным кабелем с удлинительными проводами в защитной оболочке с тефлоновым покрытием. Измерительная вставка представляет собой корпус в виде завальцованной с одного конца тонкостенной трубки цилиндрической формы из нержавеющей стали, внутри которой размещены один или два ЧЭ.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.
Схема соединения внутренних проводников ТС с ЧЭ - 3-х, 4-х проводная.
ТС имеют исполнения, различающие количеством ЧЭ, а также длиной кабеля с удлинительными проводами. Схема составления условного обозначения ТС в зависимости от исполнения приведена в таблице 1.
Таблица 1 - Схема составления условного обозначения термопреобразователей
сопротивления ZZPD___________________________________________________________
| Термопреобразователь сопротивления ZZPD -__-__ 1 2 | |
| 1. Количество чувствительных элементов | |
| 1 | Один ЧЭ |
| 2 | Два ЧЭ |
| 2. Длина кабеля с удлинительными проводами в мм | |
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на этикетку, прикрепленную к кабелю ТС, типографским способом. Нанесение знака поверки на средство измерений не предусмотрено его конструкцией.

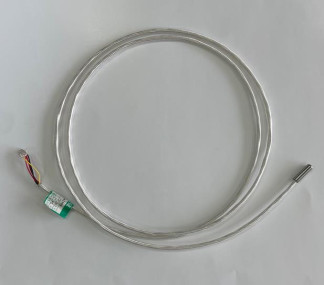

Фотография общего вида ТС с указанием места нанесения заводского номера приведена на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид термопреобразователей сопротивления ZZPD с указанием места нанесения заводского номера
Пломбирование ТС не предусмотрено.
Метрологические и основные технические характеристики ТС приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -55 до +160 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 |
| Класс допуска ТС по ГОСТ 6651-2009 | А, В |
| Температурный коэффициент а, °С-1 | 0,00385 |
| Допуск по ГОСТ 6651-2009, °С: - для класса А - для класса В | ±(0,15+0,002-|t|) ±(0,3+0,005-|t|) |
| Примечание: |t| - абсолютное значение температуры (без учета знака), °С. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции (при напряжении 500 В и температуре окружающей среды от +15 до +25 °С), МОм, не менее | 100 |
| Габаритные размеры корпуса ТС, мм | 06x20 |
| Длина кабеля с удлинительными проводами, мм | от 500 до 5000 |
| Масса, кг, не более | 0,2 |
| Рабочие условия эксплуатации ТС: - температура окружающего воздуха,°С - относительная влажность (при температуре окружающего воздуха +25 °С), %, не более | от -55 до +60 95 |
| Маркировка взрывозащиты | 0Ex ia IIC T4...T2 Ga X |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP 65 |
| Средняя наработка до отказа, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 8 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления | ZZPD | 1 шт. |
| Паспорт (на русском языке) | - | 1 экз. |
приведены в разделе «Проведение измерений» паспорта.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя «Nanyang Zhengtong Explosion - proof Electrical Co., Ltd», КНР.
