| Номер в госреестре | 93573-24 |
| Наименование СИ | Измерители комбинированные |
| Обозначение типа СИ | А-30 |
| Изготовитель | Общество с ограниченной ответственностью "ТестЭйр" (ООО "ТестЭйр"), г. Екатеринбург |
| Год регистрации | 2024 |
| Срок свидетельства | 23.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители комбинированные А-30 (далее - измерители) предназначены для измерения скорости воздушного потока и температуры воздушного потока.
Конструктивно измерители состоят из блока управления и первичного преобразователя.
Принцип действия измерителей при определении скорости воздушного потока основан на изменении теплового баланса между принудительно нагреваемой термопарой и окружающей средой при изменении скорости воздушного потока. Под воздействием воздушного потока происходит охлаждение термопары, что приводит к уменьшению ЭДС термопары.
Измерение температуры потока воздуха осуществляется с помощью той же термопары без принудительного подогрева. ЭДС термопары изменяется в зависимости от температуры воздушного потока.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на панели и таблички, прикрепляемые к корпусу методом наклейки, в виде цифрового обозначения.
Пломбирование от несанкционированного доступа, нанесение знака поверки
на измеритель не предусмотрено.
Общий вид измерителя с указанием места нанесения заводского номера представлен на рисунке 1.
Общий вид измерителя с указанием места нанесения знака утверждения типа представлен на рисунке 2.
Место нанесения заводского номера

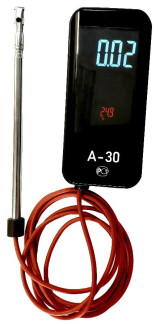

Рисунок 1 - Общий вид измерителя с указанием места нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид измерителя с указанием места нанесения знака утверждения типа
Программное обеспечение (далее - ПО) состоит из встроенного ПО. Встроенное ПО является метрологически значимым. Работой встроенного ПО управляет микроконтроллер, установленный внутри корпуса измерителя на электронной плате. Встроенное ПО предназначено для преобразования, полученного с первичного преобразователя аналогового сигнала в цифровой и сопоставления его соответствующим единицам измеряемой величины. Встроенное ПО представляет собой программу, установленную в микроконтроллер путем записи в его память при производстве измерителя. Защита ПО осуществляется путем записи битов защиты при программировании микроконтроллера в процессе производства измерителя. Установленные биты защиты запрещают чтение и запись памяти микроконтроллера, поэтому модификация ПО невозможна. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Testair-A-30 |
| Номер версии (идентификационный номер) ПО | не ниже v.l.x.x |
| Примечание: «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Уровень защиты в соответствии с Рекомендацией Р 50.2.077-2014 - «высокий».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости воздушного потока, м/с | от 0,1 до 30,0 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с | ±(0,10 + 0,05А'1*') |
| Диапазон измерений температуры, °С | от -20 до +100 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздушного потока, °С | ±1 |
| Примечание: () - V - Значение измеряемой скорости воздушного потока, м/с | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - от внутреннего источника питания напряжением, В | 4,2 |
| Габаритные размеры, мм, не более | |
| длина | 60 |
| ширина | 200 |
| высота | 30 |
| Масса, кг, не более | 0,5 |
| -Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до +40 |
| - относительная влажность окружающего воздуха, % | от 20 до 98 |
| - атмосферное давление, кПа | от 84 до 106,7 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 8 |
| Средняя наработка на отказ, ч, не менее | 23360 |
наносится на блок управления и на титульный лист эксплуатационной документации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измерители комбинированные | А-30 | 1 шт. |
| Руководство по эксплуатации | 63923898.265152.005 РЭ | 1 экз. |
приведены в разделе 4 «Порядок работы» «Измеритель комбинированный А-30» руководства по эксплуатации 63923898.265152.005 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.52-63923898-004-2023 Измеритель комбинированный А-30. Технические условия
