| Номер в госреестре | 93581-24 |
| Наименование СИ | Мегаомметры |
| Обозначение типа СИ | ММО-5 |
| Изготовитель | Общество с ограниченной ответственностью "Завод промышленной электроники и спецтехники "Ангстрем" (ООО "Завод "Ангстрем"), г. Ярославль |
| Год регистрации | 2024 |
| Срок свидетельства | 23.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мегаомметры ММО-5 (далее - мегаомметры) предназначены для измерений электрического сопротивления изоляции цепей, не находящихся под напряжением.
Принцип действия мегаомметра основан на измерении напряжения, приложенного к объекту испытания, и тока, протекающего через объект испытания, с последующим вычислением сопротивления по закону Ома и отправкой результатов измерений в порт RS-485.
Конструктивно мегаомметры представляют собой одноблочные переносные приборы из окрашенной стали. Основные узлы мегаомметра: аналоговые входные цепи, аналого-цифровой преобразователь, микропроцессор, управляющий процессом измерения с помощью электронных переключателей, источник измерительного постоянного тока, блок питания.
Заводской номер наносится на маркировочную наклейку в виде цифрового кода.

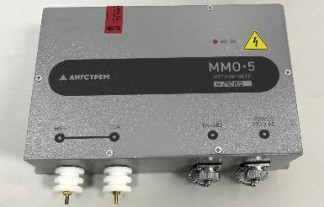

Общий вид мегаомметров с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки - пломбирование винта крепления крышки корпуса специальной пломбировочной наклейкой завода-изготовителя. Нанесение знака поверки на мегаомметры в обязательном порядке не предусмотрено.
Пломбировочная наклейка завода-изготовителя
ММ0‘5
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид мегаомметров с указанием места ограничения доступа к местам настройки (регулировки), места нанесения заводского номера, места нанесения знака утверждения типа
Программное обеспечение (далее - ПО) мегаомметров состоит из встроенного и внешнего ПО.
Внешнее ПО служит для вывода и представления результатов измерений на внешнем портативном компьютере и является метрологически не значимым.
Встроенное ПО является метрологически значимым.
Метрологические характеристики мегаомметров нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО мегаомметров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | b1e20bc841eb15d39a93b4331f3ed9bf |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Значения установки испытательного напряжения постоянного тока, В | 250, 500, 1000, 2500, 5000 |
| Пределы допускаемой относительной погрешности установки напряжения постоянного тока, % | ±15 |
| Диапазон измерений сопротивления изоляции при заданном значении испытательного напряжения постоянного тока | от 10 кОм до 999 ГОм |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %, в диапазоне: от 10 до 99 кОм включ. св. 99 до 999 кОм включ. св. 999 кОм до 999 МОм включ. св. 999 МОм до 100 ГОм включ. св. 100 до 999 ГОм включ. | ±18 ±2 ±1 ±2 ±10 |
| Примечания: 1. При испытательном напряжении постоянного тока 250 В сопротивление изоляции не должно превышать 1 ГОм. 2. При испытательном напряжении постоянного тока 500 В сопротивление изоляции не должно превышать 5 ГОм. 3. При испытательном напряжении постоянного тока 1000 В сопротивление изоляции не должно превышать 10 ГОм. 4. При испытательном напряжении постоянного тока 2500 В сопротивление изоляции не должно превышать 100 ГОм. 5. При испытательном напряжении постоянного тока 5000 В сопротивление изоляции не должно превышать 999 ГОм. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±25 50 |
| Потребляемая мощность, Вт, не более | 35 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 257х217х75 |
| Масса, кг, не более | 1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от 0 до +45 до 90 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 2000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус мегаомметра любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Мегаомметр | ММО-5 | 1 |
| Руководство по эксплуатации | ПУИА.411218.501 РЭ | 1 |
| Программное обеспечение RS-Connect* | - | 1 |
| * Поставляется для проведения поверки. | ||
приведены в разделе 5.2 «Проведение измерений» ПУИА.411218.501 РЭ «Мегаомметр ММО-5. Руководство по эксплуатации».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 4.48);
ПУИА.411218.501 ТУ «Мегаомметр ММО-5. Технические условия».
