| Номер в госреестре | 93584-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОМ-110 III |
| Изготовитель | Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ"), г. Екатеринбург |
| Год регистрации | 2024 |
| Срок свидетельства | 23.10.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТОМ-110 III (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерений, защиты, автоматики, сигнализации и управления.
Принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток пропорциональный первичному току.

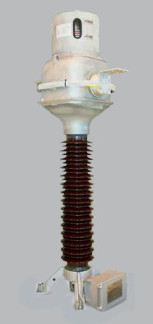

Трансформаторы выполнены в виде опорной конструкции, в верхней части которой расположен металлический корпус с первичной и вторичными обмотками.
Трансформаторы с несколькими вторичными обмотками могут иметь различные коэффициенты трансформации.
Трансформаторы с переключением коэффициента трансформации имеют перемычки на выводах первичной обмотки либо ответвления вторичных обмоток.
Трансформаторы могут быть выполнены с несколькими вторичными обмотками, предназначенными для защиты и/или измерения.
Маркировка выводов первичной обмотки рельефная, выполненная на корпусе трансформатора. Маркировка выводов вторичных обмоток выполнена липкой аппликацией, находящейся в клеммной коробке трансформатора.
В конструкции трансформаторов предусмотрены детали для пломбирования, предназначенные для механической защиты от несанкционированного доступа к вторичным измерительным обмоткам.
На трансформаторах имеется табличка технических данных с указанием основных технических характеристик и с предупреждающей надписью о напряжении на разомкнутых вторичных обмотках.
Трансформаторы имеют ряд исполнений, отличающихся классами точности, значениями первичного и вторичного токов, нагрузок, количеством вторичных обмоток. Структура обозначения трансформаторов приведена в таблице 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом гравировки на табличку трансформаторов.
Таблица 1 - Структура обозначения трансформаторов тока ТОМ-110 III
Т О М - 110 III - Ф - Х . Х - Х - Х/Х - Х / Х УХЛ 1
____________________Категория размещения по ГОСТ 15150-69_____
Климатическое исполнение по
________________________ГОСТ 15150-69___________________________
_____________________________Номинальный вторичный ток, А_____________
________________________________Номинальный первичный ток, А___________
Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс __________________________________________точности каждой из них в виде дроби)_________
Количество вторичных
__________________________________________________обмоток, шт.________________________________
___________________________________________________Варианты переключения номинального тока _____________________________________________________Конструктивный вариант исполнения_________
Тип внешней изоляции:
_______________________________________________________Ф - фарфоровая_________________________
Категория длины пути утечки внешней
______________________________________________________________изоляции по ГОСТ 9920-89__________________
____________________________________________________________________Номинальное напряжение, кВ__________________
________________________________________________________________________С масляной изоляцией______________________ __________________________________________________________________Опорный_____________________________
Трансформатор тока
Знак поверки на средство измерений наносится в виде оттиска поверительного клейма.

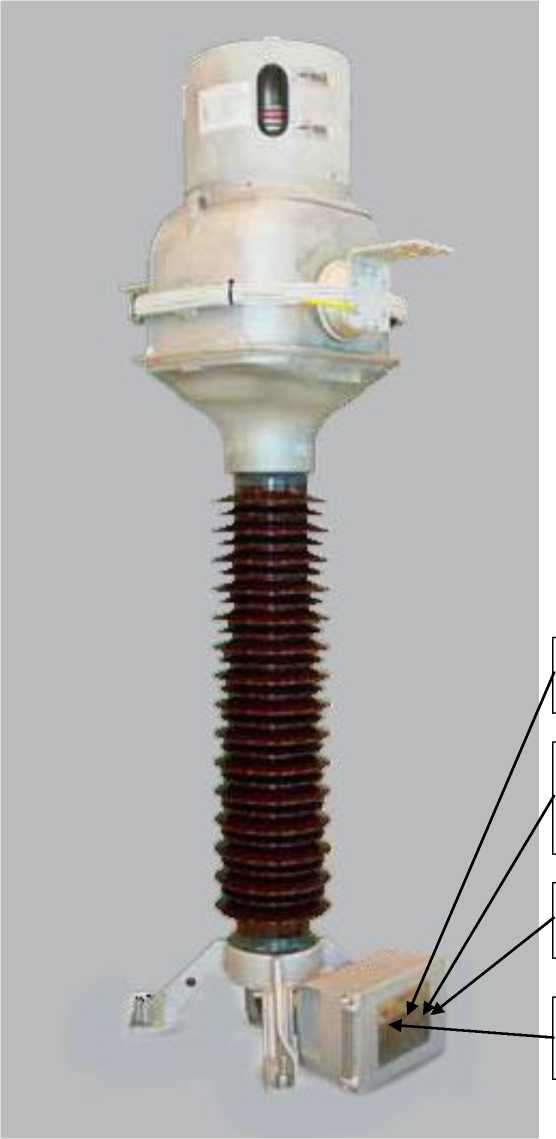

Общий вид трансформаторов тока ТОМ-110 III, таблички, места нанесения заводского номера, места нанесения знака утверждения типа, места пломбировки и места нанесения знака поверки представлены на рисунке 1.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место пломбировки
Место нанесения знака поверки
Рисунок 1 - Общий вид трансформаторов тока ТОМ-110 III с указанием мест пломбирования от несанкционированного доступа, мест нанесения знака утверждения типа, мест нанесения заводского номера и мест нанесения знака поверки
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 110 |
| Класс точности вторичных обмоток для измерений по ГОСТ 7746 - 2015 | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 10 |
| Класс точности вторичных обмоток для защиты - по ГОСТ 7746 - 2015 - по ГОСТ Р МЭК 61869 - 2 - 2015 | 5Р;10Р 5PR; 10PR; PX; PXR |
| Номинальный первичный ток, А | от 20 до 3000 |
| Номинальный вторичный ток, А | 1; 2; 5 |
| Частота, Гц | 50; 60 |
| Номинальная вторичная нагрузка, В^А | от 1 до 100 |
| Нижний предел вторичной нагрузки, В\Л, для трансформаторов классов точности 0,2S; 0,2; 0,5S, | 1 |
| Коэффициент безопасности приборов вторичных обмоток для измерений | от 2 до 50 |
| Номинальная предельная кратность вторичной обмотки для защиты | от 2 до 50 |
| 1 Требуемые параметры оговариваются при заказе. 2 Согласно ГОСТ 7746 - 2015 для конкретного трансформатора, если одно из значений номинальной нагрузки является стандартным для одного класса точности, то для другого класса точности, допускается значение нагрузки, не являющейся стандартным значением. 3 Согласно ГОСТ 7746-2015 для трансформаторов с расширенным диапазоном первичного тока погрешности при токе 150 % и 200 % номинального первичного тока не выходят из пределов допускаемых погрешностей для 120 % номинального первичного тока. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 500 |
| Габаритные размеры, мм, не более: | |
| - длина | 1100 |
| - ширина | 750 |
| - высота | 2500 |
| Температура воздуха при эксплуатации, °С | от - 50 до + 50 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы трансформаторов, лет | 30 |
| Средняя наработка до отказа, ч | 4,0-106 |
наносится на табличку технических данных методом гравировки, на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность средств измерений
| Наименование | Обозначение | Количество шт./экз. |
| Трансформатор тока | ТОМ-110 III | 1 |
| Руководство по эксплуатации | 1ГГ.671 214.003 РЭ | 1* |
| Паспорт | ДЕНР.671 214.001 ПС | 1 |
| Детали для пломбирования вторичной обмотки для измерений, комплект | - | 1 |
| Копия протокола приемосдаточных испытаний (по запросу) Копия сертификата об утверждении типа Копия сертификата безопасности | - | 1 1* 1* |
| Примечание - *При поставке партии трансформаторов в один адрес, общее количество экземпляров может быть уменьшено до одного экземпляра, но должно быть не менее трех экземпляров на партию трансформаторов в пятьдесят штук. | ||
раздел 11 «Методика измерений» руководства по эксплуатации 1ГГ.671 214.003 РЭ
«Трансформаторы тока ТОМ-110 III».
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869 - 2 - 2015 «Трансформаторы измерительные. Часть 2.
Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы
для средств измерений коэффициентов преобразования силы электрического тока»;
Технические условия ТУ 16-2013 ОГГ.671 214.003 ТУ «Трансформаторы тока
ТОМ-110 III».
