| Номер в госреестре | 93593-24 |
| Наименование СИ | Счетчики жидкости |
| Обозначение типа СИ | M |
| Изготовитель | Ningbo Fausto Industry CO., LTD, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 29.10.2029 |
| МПИ (интервал между поверками) | 1 год - для счетчиков при измерении расхода нефти, 5 лет - для остальных |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики жидкости М предназначены для измерения объема жидкости, протекающей по трубопроводу, в том числе нефти и нефтепродуктов.
Принцип действия счетчиков жидкости М (далее - счетчики) основан на генерации счётчиком электрических импульсов в количестве, строго пропорциональном объему пройденной через счётчик жидкости.
Счётчик состоит из камеры и движущегося ротора с лопастями, который перемещает определённый объём жидкости через счётчик. Вращение ротора передаётся на генератор электрических импульсов, которые считывает встроенный или сторонний электронный регистратор. Счётчик оснащается фильтром, газоотделителем, генератором импульсов. Дополнительно комплектуется электронным регистратором, двухпроходным электромагнитным отсекающим клапаном.
Счетчики выпускаются в следующих модификациях: M-50-KPX-1, M-80-KPX-1, M-50-TPX-1, M-80-TPX-1, M-50-SP-1, M-80-SP-1.
Счетчики маркируются следующим образом:
| М | - | X1 | - | X2 | Хз | Х4 | - | 1 |
Таблица 1 - Структура условного обозначения
| M | Счётчик жидкости М | |
| Х1 | Условный проход, мм: | |
| 50 | ||
| 80 | ||
| Х2 | Код перечня принадлежностей: | |
| K | Фильтр, газоотделитель, отсечной клапан (см. Х4), регистратор | |
| T | Фильтр, газоотделитель, отсечной клапан (см. Х4) | |
| S | Фильтр, газоотделитель | |
| Хз | Генератор импульсов PS-100: | |
| - | отсутствует | |
| P | входит в комплект | |
| Х4 | Двухпроходной электромагнитный клапан SV-50/80: | |
| - | отсутствует | |
| X | входит в комплект | |

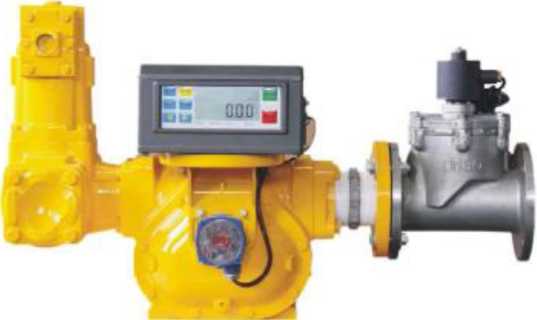

Общий вид счетчиков представлен на рисунке 1.
Рисунок 1 - Общий вид счетчиков
Заводской номер счетчиков, состоящий из арабских цифр и букв латинского алфавита, наносится методом лазерной гравировки на маркировочную табличку, установленную на фланец. Место нанесения заводского номера представлено на рисунке 3.
Пломбирование счетчиков осуществляется давлением на свинцовую (пластмассовую) пломбу, навешиваемую на винт крепления крышки измерительной камеры с применением проволоки, пропущенную сквозь отверстие в металлическом кольце, которое соединяет корпус и счетный механизм, и отверстие в головке защитного болта.
Схема пломбирования счетчиков от несанкционированного доступа представлена
на рисунке 2.
Рисунок 2 - Схема пломбирования от несанкционированного доступа

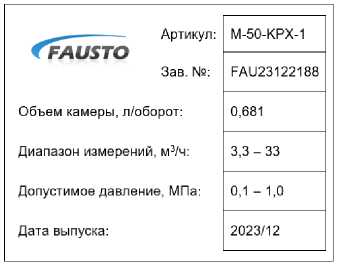

Рисунок 3 - Место нанесения заводского номера счетчиков
Программное обеспечение (далее - ПО) счетчиков является встроенным. ПО предназначено для измерения, преобразования, обработки и передачи измерительной информации во внешние измерительные системы. ПО установлено в энергонезависимую память счетчиков, недоступно для изменения в процессе эксплуатации и не может быть считано через какой-либо интерфейс и изменено. Метрологические характеристики счетчиков нормированы с учетом ПО.
Уровень защиты ПО счетчиков «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода жидкости, м3/ч - M-50-KPX-1, M-50-TPX-1, M-50-SP-1 - M-80-KPX-1, M-80-TPX-1, M-80-SP-1 | от 3,3 до 33 от 6,9 до 69 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±20 % 50±1 |
| Давление измеряемой среды, МПа | от 0,1 до 1,0 |
| Температура измеряемой среды, °С | от -40 до +50 |
| Верхний предел показаний указателя разового учёта, дм3 | 9999,99 |
| Верхний предел показаний указателя суммарного учёта, дм3 | 999999 |
| Цена деления указателя разового учета, дм3 | 0,01 |
| Габаритные размеры, см, не более - длина - ширина - высота | 90 50 50 |
| Масса, кг, не более | 100,0 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 35 °С, %, не более - атмосферное давление, кПа | от -20 до +55 95 от 84 до 106,7 |
Таблица 4 - Показатели надежности
| Наименование параметра | Значение |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет, не менее | 15 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик жидкости М | согласно заказу | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
приведены в разделе 1.1 «Принцип работы» руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Счетчики жидкости М. Стандарт предприятия «Ningbo Fausto Industry CO., LTD».
