| Номер в госреестре | 93594-24 |
| Наименование СИ | Датчики перемещений (деформации) |
| Обозначение типа СИ | EXRC |
| Изготовитель | SANDNER Messtechnik GmbH, Германия |
| Год регистрации | 2024 |
| Срок свидетельства | 29.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики перемещений (деформации) EXRC (далее - датчики) предназначены для измерений перемещений (деформации) материалов при проведении испытаний изделий и образцов из этих материалов на прочность.
Принцип действия датчиков основан на преобразовании перемещения измерительных ребер, закрепленных на испытуемом образце, в деформацию измерительной пружины, на которой закреплены тензорезисторы. Изгибание пружины вызывает перемещение (деформацию) тезнорезисторов, вызывая изменение их сопротивления. Измерительный сигнал поступает по соединительному кабелю в устройство обработки информации. Значение перемещения определяется тензорезистивным методом.
Датчики представляют собой так называемые датчики раскрытия трещин. Конструктивно датчики состоят из корпуса с соединительным кабелем и двух щупов с порточками на концах для фиксации щупов на испытываемом изделии (образце).
Измерение перемещений (деформации) производится на изначально фиксированной базовой длине (измерительной базе).
Датчики выпускаются в различных модификациях, отличающихся между собой значениями базовой длины, диапазона измерений и погрешности измерений, а также значениями некоторых технических характеристик.
Типовое обозначение модификаций: EXRCA-B, где EXRC - общее обозначение типа;
A - значение базовой длины в мм. Возможные значения: 2; 3; 4; 5;
B - часть маркировки датчика Возможные значения:2о; 3о; 4о;5о.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится износостойкой краской на корпус датчиков.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид датчиков представлен на рисунке 1.
Место нанесения серийного номера показано на рисунке 2.
Пломбирование датчиков не предусмотрено. Предотвращение несанкционированного доступа к местам настройки и регулировки датчиков обеспечивается конструкцией датчика.

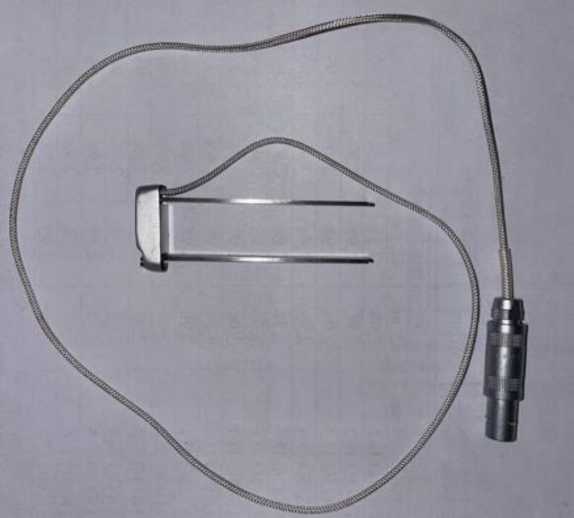

Рисунок 1 - Внешний вид датчиков перемещений (деформаций) EXRC

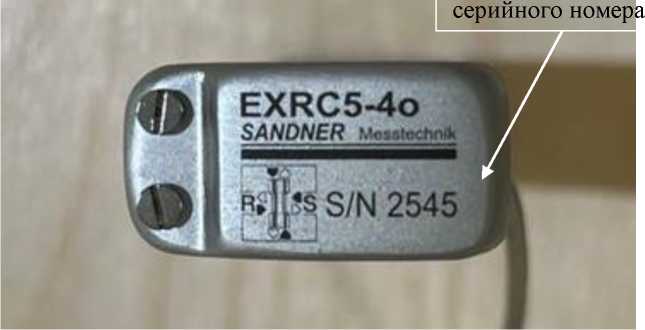

Место нанесения
Рисунок 2 - Общий вид идентификационных данных датчиков
Для работы с датчиками используется программное обеспечение «DionPro», «Dion7», «LAB7», «Rumul TestLab» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано для датчиков, работающих в составе машин испытательных, и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | DionPro+ | Dion7 | LAB7 | Rumul TestLab |
| Номер версии (идентификационный номер ПО), не ниже | 6.5 | 2.3 | 1.6 | 3.0.15 |
| Цифровой идентификатор ПО | FEBEC813 | C8E91A92 | 90549361 | 82b5c0326f52ded3a8 1e7e8e8a9715cb |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 | MD5 |
Таблица 2 - Метрологические характеристики
| Модификация | Базовая длина, мм |
| EXRC2-B | 2 |
| EXRC3-B | 3 |
| EXRC4-B | 4 |
| EXRC5-B | 5 |
Таблица 3 - Метрологические характеристики
| Модификация | Диапазон измерений перемещений (деформации), мм | Пределы допускаемой приведённой к диапазону измерений погрешности измерений перемещений (деформации), % |
| EXRCA^ | +3, +4, +5, +6 | ±0,5 |
| EXRCA-Зо | +3, +4, +5, +6 | |
| EXRCA^ | -3, ±3, +4, +5, +6 | |
| EXRCA^ | -3.5, ±3, +4, +5, +6 |
1) - фактическое значение диапазона измерений указывается в руководстве по эксплуатации
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -196 до +220 от 40 до 80 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 5 до 10 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 20х10х67 |
| Масса, г, не более | 8 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 1000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик перемещений (деформаций) EXRC1) | - | 1 шт. |
| Набор инструментов для установки на образец | 1 шт. | |
| Футляр | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| 1) - модификация в соответствии с заказом потребителя | ||
приведены в разделе «Инструкции по установке» руководства по эксплуатации.
Стандарт предприятия SANDNER Messtechnik GmbH, Германия.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
