| Номер в госреестре | 93596-24 |
| Наименование СИ | Датчики прямой солнечной радиации |
| Обозначение типа СИ | ДПРЦ-2 |
| Изготовитель | Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 29.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики прямой солнечной радиации ДПРЦ-2 (далее - датчики ДПРЦ-2) предназначены для измерений прямой энергетической освещенности, создаваемой солнечным и (или) искусственным излучением в спектральном диапазоне волн от 0,3 до 3 мкм.
Принцип действия датчика ДПРЦ-2 основан на термоэлектрическом эффекте, при котором разность температур на тепловом сопротивление детектора создает ЭДС, которая прямо пропорциональна созданной разности температур. Разность температур на тепловом сопротивлении детектора преобразуется в напряжение как линейная функция от энергетической освещенности поглощенного солнечного излучения.
Датчики ДПРЦ-2 состоят из основных частей: корпуса датчика, приемного окна, первичного преобразователя и поглотителя влаги. При направлении корпуса датчика и его приемного окна на источник оптического излучения через приемное окно датчика ДПРЦ-2 осуществляется прием до 98 % спектра солнечного излучения и поглощается первичным преобразователем. В основе первичного преобразователя датчика ДПРЦ-2 лежит пассивный термочувствительный элемент, называемой термобатареей, состоящий из большого количества попарно спаянных термопар, последовательно подключенных между собой. Поглотителем влаги является силикагель, установленный в корпус датчика ДПРЦ-2, препятствующий появлению росы на внутренней стороне приемного окна. Полученное напряжение с помощью аналого-цифрового преобразователя (АЦП) преобразуется в цифровой вид который по интерфейсу RS-485 по команде запроса, формируемой программным обеспечением (ПО «ГМП-24»), передается на персональный компьютер (ПК)
Нанесение знака поверки на датчики ДПРЦ-2 не предусмотрено.
Общий вид датчиков ДПРЦ-2 с указанием места нанесения заводского номера представлен на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на табличку в месте, указанном на рисунке 1.
Пломбирование датчиков ДПРЦ-2 не предусмотрено.

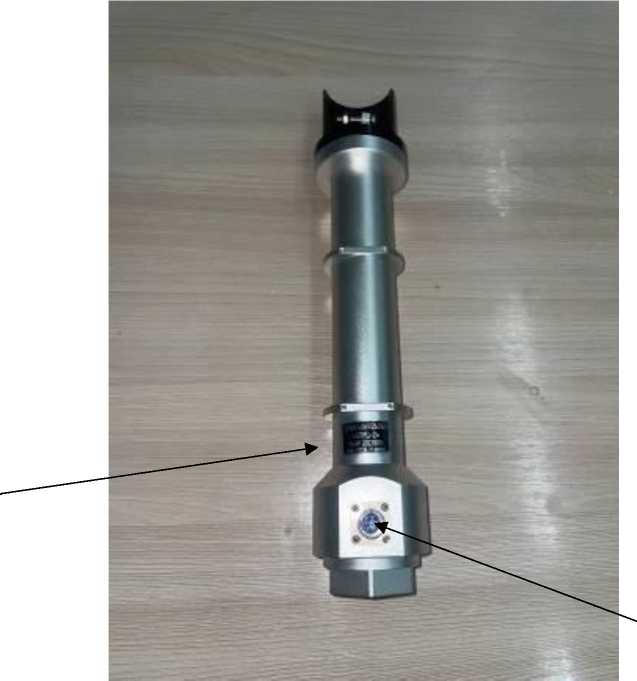

1
2
1 - место нанесения зав. номера, 2 - разъем подключения;
Рисунок 1 - Общий вид датчиков ДПРЦ-2 с указанием места нанесения зав. номера
Датчики ДПРЦ-2 имеют встроенное программное обеспечение «DP» и автономное программное обеспечение (ПО) «ГМП-24». Встроенное ПО обеспечивает сбор и передачу измеренных данных в линию связи. Автономное ПО обеспечивает управление работой датчиков ДПРЦ-2, а также сбор, обработку, передачу и хранение данных.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО (встроенное) | DP |
| Номер версии (идентификационный номер) ПО | версия vl.l |
| Идентификационное наименование ПО (автономное) | ГМП-24 |
| Номер версии (идентификационный номер) ПО | версия v2.x.x1) |
| 1) х.х - метрологически незначимая часть ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений прямой энергетической освещенности, кВт/м2 | 0,04 до 1,10 |
| Пределы допускаемой относительной погрешности измерений прямой энергетической освещенности, % | ±11 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от источника постоянного тока, В | от 12 до 24 |
| Потребляемая мощность, Вт, не более | 6 |
| Выходной интерфейс | RS-485 |
| Габаритные размеры (длинахширинахвысота), мм, не более: | 290х67х56 |
| Масса, кг, не более: | 0,46 |
| Условия эксплуатации: - температура воздуха, °С - верхнее значение относительной влажности окружающего воздуха при температуре +25 °С, % | от -40 до +80 98 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч | 20000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации и формуляра типографским способом.
Таблица 5 - Комплектность датчиков ДПРЦ-2
| Наименование | Обозначение | Количество |
| Датчик прямой солнечной радиации | ДПРЦ-2 | 1 шт. |
| Руководство по эксплуатации | ДПША 406926.063РЭ | 1 экз. |
| Формуляр | ДПША 406926.063ФО | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа ДПША 406926.063РЭ «Датчик прямой солнечной радиации ДПРЦ-2.Руководство по эксплуатации».
Приказ Росстандарта от 24 ноября 2023 г. № 2414 «Об утверждении Государственной поверочной схемы для средств измерений радиометрических величин некогерентного оптического излучения в ультрафиолетовой, видимой и инфракрасной области спектра»;
ДПША.406926.063ТУ «Датчик прямой солнечной радиации ДПРЦ-2. Техническая условия».
