| Номер в госреестре | 93597-24 |
| Наименование СИ | Датчики суммарной, рассеянной, отраженной солнечной радиации |
| Обозначение типа СИ | ДCРЦ-2 |
| Изготовитель | Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 29.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики суммарной, рассеянной, отраженной солнечной радиации ДСРЦ-2 (далее - датчики ДСРЦ-2) предназначены для измерений суммарной, рассеянной, отраженной энергетической освещенности, создаваемой солнечным и (или) искусственным излучением в спектральном диапазоне волн от 0,3 до 3 мкм.
Принцип действия датчиков ДСРЦ-2 основан на термоэлектрическом эффекте, при котором разность температур на тепловом сопротивлении детектора создает ЭДС, которая прямо пропорциональна созданной разности температур. Разность температур на тепловом сопротивлении детектора преобразуется в напряжение как линейная функция от энергетической освещенности поглощенного солнечного излучения.
Конструктивно датчики ДСРЦ-2 состоят из корпуса, приемного окна, первичного преобразователя и аналого-цифрового преобразователя (далее - АЦП). Первичный преобразователь датчика суммарной, рассеянной, отраженной солнечной радиации ДСРЦ-2 представляет собой пассивный термочувствительный элемент- термобатарею, состоящую из большого количества попарно спаянных термопар, последовательно подключенных между собой. Полученное напряжение с помощью АЦП преобразуется в цифровой вид, который по интерфейсу RS-485 по команде запроса формируемой ПО «ГМП-24» передается на ПК.
Нанесение знака поверки на датчики ДСРЦ-2 не предусмотрено.
Общий вид датчиков ДСРЦ-2 с указанием места нанесения заводского номера представлен на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на табличку в месте, указанном на рисунке 1.
Место пломбировки указано на рисунке 1.

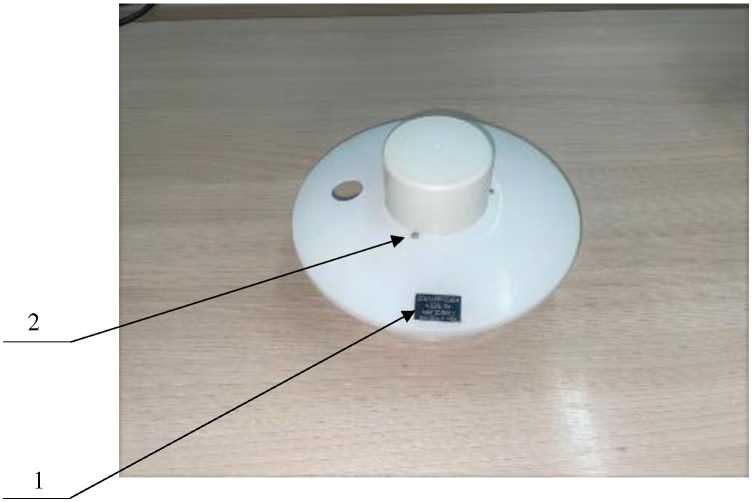

1 - место нанесения зав. номера; 2 - место пломбировки
Рисунок 1 - Общий вид датчиков ДСРЦ-2 с указанием места нанесения зав. номера и места пломбировки
Датчики ДСРЦ-2 имеют встроенное программное обеспечение «DP» и автономное программное обеспечение (ПО) «ГМП-24». Встроенное ПО обеспечивает сбор и передачу измеренных данных в линию связи. Автономное ПО обеспечивает управление работой датчиков ДСРЦ-2, а также сбор, обработку, передачу и хранение данных.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО (встроенное) | DP |
| Номер версии (идентификационный номер) ПО | версия vl.l |
| Идентификационное наименование ПО (автономное) | ГМП-24 |
| Номер версии (идентификационный номер) ПО | версия v2.x.x1) |
| 1) х.х - метрологически незначимая часть ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений суммарной, рассеянной, отраженной энергетической освещенности, кВт/м2 | 0,01 до 1,60 |
| Пределы допускаемой относительной погрешности измерений суммарной, рассеянной, отраженной энергетической освещенности, % | ±11 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от источника постоянного тока, В | от 12 до 24 |
| Потребляемая мощность, Вт, не более | 6 |
| Выходной интерфейс | RS-485 |
| Габаритные размеры (диаметр х высота), мм, не более: | 185х120 |
| Масса, кг, не более: | 0,9 |
| Условия эксплуатации: - температура воздуха, °С - верхнее значение относительной влажности окружающего воздуха при температуре 25 °С, % | от -40 до +80 98 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч | 20000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации и формуляра типографским способом.
Таблица 5 - Комплектность датчиков ДСРЦ-2
| Наименование | Обозначение | Количество |
| Датчик суммарной, рессеянной, отраженной солнечной радиации | ДСРЦ-2 | 1 шт. |
| Руководство по эксплуатации | ДПША 406926.058РЭ | 1 экз. |
| Формуляр | ДПША 406926.058ФО | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа ДПША. 406926.058РЭ «Датчики суммарной, рессеянной, отраженной солнечной радиации ДСРЦ-2. Руководство по эксплуатации».
Приказ Росстандарта от 24 ноября 2023 г. № 2414 «Об утверждении Государственной поверочной схемы для средств измерений радиометрических величин некогерентного оптического излучения в ультрафиолетовой, видимой и инфракрасной области спектра»;
ДПША. 406926.058ТУ «Датчик суммарной, рессеянной, отраженной солнечной радиации ДСРЦ-2. Техническая условия».
