Блоки СКЗИ тахографа навигационно-криптографические модули НКМ-3.1 АВ, 93624-24

93624-24
Блоки СКЗИ тахографа навигационно-криптографические модули НКМ-3.1 АВ (далее - блоки) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системе координат WGS-84 и скорости, а также синхронизации внутренней шкалы времени блоков с национальной шкалой координированного времени UTC(SU).
Карточка СИ
Номер в госреестре 93624-24
Наименование СИ Блоки СКЗИ тахографа навигационно-криптографические модули
Обозначение типа СИ НКМ-3.1 АВ
Изготовитель Акционерное общество "Концерн "Автоматика" (АО "Концерн "Автоматика"), г. Москва
Год регистрации 2024
Срок свидетельства 30.10.2029
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Блоки СКЗИ тахографа навигационно-криптографические модули НКМ-3.1 АВ (далее - блоки) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системе координат WGS-84 и скорости, а также синхронизации внутренней шкалы времени блоков с национальной шкалой координированного времени UTC(SU).

Описание

Принцип действия блоков основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на частоте L1.

Параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 5.1 от 2008 г; IS-GPS-200E от 08.06.2010 г.

Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей блоков к обнаружению и отслеживанию сигналов навигационных космических аппаратов.

Конструктивно блоки представляют собой моноблочный корпус с антенным разъемом MMCX и интерфейсным разъемом FCI 87409-110 для выдачи измерительной информации по интерфейсным шинам SPI, I2C, UART.

Блоки оснащены платой навигационной для работы по сигналам ГНСС ГЛОНАСС/GPS, управляющим микроконтроллером, криптографическим сопроцессором, батареей питания, энергонезависимой микросхемой памяти.

Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная (не входит в комплект поставки), обладающая следующими характеристиками: разъем MMCX (Amphenol 908-24100), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 28 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.

Учетный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского языка, наносится на этикетку, наклеенную на корпус блоков в месте, указанном на рисунке 1.

Знак поверки на корпус блоков не наносится.

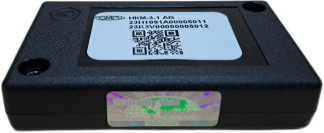

Общий вид блоков, обозначение места нанесения знака утверждение типа, а также схема пломбировки от несанкционированного доступа представлена на рисунке 1.

Место нанесения знака утверждения типа

» 1КМЛ.1 AVI 23» I 109 tAOOOOSOA Л 2зкз\/ооооооо5ола

Место нанесения учетного номера

Место пломбировки

Рисунок 1 - Общий вид блоков, обозначение мест нанесения знака утверждение типа, учетного номера, схема пломбировки от несанкционированного доступа

Программное обеспечение

Блоки работают под управлением специализированного программного обеспечения (далее - ПО).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Конструкция блоков исключает возможность несанкционированного влияния на ПО

блоков и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Программное обеспечение блока СКЗИ тахографа навигационнокриптографического модуля НКМ-3.1 АВ

Номер версии (идентификационный номер ПО)

не ниже 3.1

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м

±3

Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м

±15

Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч

±2

Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с

±2

* - плановая составляющая

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания от сети постоянного тока, В

от 3,1 до 3,5 от 4,8 до 5,3

Габаритные размеры, мм, не более: - длина - ширина - высота

57

35

12

Масса, кг, не более

0,06

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность окружающего воздуха при температуре +20 °C, %, не более

от -40 до +70

80

Знак утверждения типа

наносится на корпуса блоков с помощью термоформирования.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Блок СКЗИ тахографа навигационнокриптографический модуль

НКМ-3.1 АВ

1 шт.

Формуляр

НДПА.467756.001-04.01ФО

1 экз.

Правила пользования

НДПА.467756.001-04.01ПП

1 экз.*

Руководство по эксплуатации

НДПА.467756.001-04.01РЭ

1 экз.*

* - поставляется по отдельному заказу

Сведения о методах измерений

приведены в разделе «Использование НКМ-3.1 АВ» документа НДПА.467756.001-04.01РЭ «Блок СКЗИ тахографа навигационно-криптографический модуль НКМ-3.1 АВ».

Нормативные документы

Приказ Министерства транспорта Российской Федерации от 28 октября 2020 г. № 440 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства» (п.п. 1 п. 47, п.п. 7 п.47, п.п. 11 п.47);

Приказ Федерального агентства по техническому регулированию и метрологии от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;

НДПА.467756.001-04.01ТУ. Блок СКЗИ тахографа навигационно-криптографический модуль НКМ-3.1 АВ. Технические условия.
