| Номер в госреестре | 93626-24 |
| Наименование СИ | Блоки СКЗИ тахографа навигационно-криптографические модули |
| Обозначение типа СИ | НКМ-3.1 СП |
| Изготовитель | Общество с ограниченной ответственностью "СПЕЦПРОЕКТ-2" (ООО "СПЕЦПРОЕКТ-2"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 30.10.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки СКЗИ тахографа навигационно-криптографические модули НКМ-3.1 СП (далее - блоки) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системе координат WGS-84 и скорости, а так же синхронизации внутренней шкалы времени блоков с национальной шкалой координированного времени UTC(SU).
Принцип действия блоков основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на частоте L1.
Параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 5.1 от 2008 г; IS-GPS-200E от 08.06.2010 г.
Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей блоков к обнаружению и отслеживанию сигналов навигационных космических аппаратов.
Конструктивно блоки представляют собой моноблочный корпус с антенным разъемом MMCX и интерфейсным разъемом FCI 87409-110 для выдачи измерительной информации по интерфейсным шинам SPI, I2C, UART.
Блоки оснащены платой навигационной для работы по сигналам ГНСС ГЛОНАСС/GPS, управляющим микроконтроллером, криптографическим сопроцессором, батареей питания, энергонезависимой микросхемой памяти.
Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная (не входит в комплект поставки), обладающая следующими характеристиками: разъем MMCX (Amphenol 908-24100), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 28 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.
Учетный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского языка, наносится на этикетку, наклеенную на корпус блоков в месте, указанном на рисунке 1.
Знак поверки на корпус блоков не наносится.

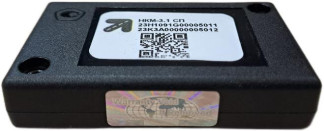

Общий вид блоков, обозначение места нанесения знака утверждения типа, а также схема пломбировки от несанкционированного доступа представлена на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения учетного номера
Место пломбировки
Рисунок 1 - Общий вид блоков, обозначение мест нанесения знака утверждение типа, учетного номера, схема пломбировки от несанкционированного доступа
Блоки работают под управлением специализированного программного обеспечения (далее - ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция блоков исключает возможность несанкционированного влияния на ПО блоков и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Программное обеспечение блока СКЗИ тахографа навигационнокриптографического модуля НКМ-3.1 СП |
| Номер версии (идентификационный номер ПО) | не ниже 3.1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±3 |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±15 |
| Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч | ±2 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с | ±2 |
| * - плановая составляющая | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В | от 3,1 до 3,5 от 4,8 до 5,3 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 57 35 12 |
| Масса, кг, не более | 0,06 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +20 °C, %, не более | от -40 до +70 80 |
наносится на корпуса блоков с помощью термоформирования.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок СКЗИ тахографа навигационнокриптографический модуль | НКМ-3.1 СП | 1 шт. |
| Формуляр | НДПА.467756.001-04.03ФО | 1 экз. |
| Правила пользования | НДПА.467756.001-04.03ПП | 1 экз.* |
| Руководство по эксплуатации | НДПА.467756.001-04.03РЭ | 1 экз.* |
| * - поставляется по отдельному заказу | ||
приведены в разделе «Использование НКМ-3.1 СП» документа НДПА.467756.001-04.03РЭ «Блок СКЗИ тахографа навигационно-криптографический модуль НКМ-3.1 СП».
Приказ Министерства транспорта Российской Федерации от 28 октября 2020 г. № 440 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства» (п.п. 1 п. 47, п.п. 7 п.47, п.п. 11 п.47);
Приказ Федерального агентства по техническому регулированию и метрологии от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
НДПА.467756.001-04.03ТУ. Блок СКЗИ тахографа навигационно-криптографический модуль НКМ-3.1 СП. Технические условия.
