Номер в госреестре | 93627-24 |
Наименование СИ | Микрометры ЧИЗ |
Обозначение типа СИ | Обозначение отсутствует |
Изготовитель | OPTIM CONSULT INTERNATIONAL CO., LIMITED, КНР |
Год регистрации | 2024 |
Срок свидетельства | 30.10.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Микрометры ЧИЗ (далее - микрометры) предназначены для измерения наружных размеров деталей от 0 до 2000 мм, а также линейных перемещений от 0 до 50 мм контактным методом.
К данному типу средств измерений относятся микрометры торговой марки “ЧИЗ”.
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение его измерительной поверхности.
Микрометры выпускаются нескольких модификаций:
- МК - микрометры гладкие с отсчетом по шкалам стебля и барабана (Рисунок 1);
- МК-ПТ - микрометры гладкие повышенной точности с отсчетом по шкалам стебля и барабана (Рисунок 2);
- МКЦ - микрометры гладкие с цифровым отсчетным устройством (Рисунок 3);
- МТ - микрометры трубные, для измерения толщины стенок труб (Рисунок 4);
- МГ - микрометрические головки для измерения перемещений с отсчетом по шкалам стебля и барабана (Рисунок 5);
- МГ-ПТ - микрометрические головки повышенной точности для измерения перемещений с отсчетом по шкалам стебля и барабана (Рисунок 6);
- МГЦ - микрометрические головки для измерений перемещений с цифровым отсчетным устройством (Рисунок 7);
- МЛ - микрометры листовые для измерения толщины листов и лент (Рисунок 8);
- МК-ТП - микрометры с точечными измерительными поверхностями с отсчетом по шкалам стебля и барабана (Рисунок 9);
- МКЦ-ТП - микрометры с точечными измерительными поверхностями с цифровым отсчетным устройством (Рисунок 10);
- МК-МП - микрометры с малыми измерительными поверхностями с отсчетом по шкалам стебля и барабана (Рисунок 11);
- МКЦ-МП - микрометры с малыми измерительными поверхностями, с цифровым отсчетным устройством (Рисунок 12);
- МК-Л - микрометры с лезвийными измерительными поверхностями с отсчетом по шкалам стебля и барабана (Рисунок 13);
- МКЦ-Л - микрометры с лезвийными измерительными поверхностями с цифровым отсчетным устройством (Рисунок 14);
- МЗ - микрометры зубомерные для измерения длины общей нормали зубчатых колес с модулем от 1 мм (Рисунок15).
Микрометры состоят из скобы (кроме модификаций МГ, МГ-ПТ и МГЦ) с теплоизолирующей накладкой, в которую с одной стороны вставлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная пятка. Микрометр имеет устройство, обеспечивающее постоянство измерительного усилия в заданных пределах (трещотка, фрикцион). Для закрепления микрометрического винта микрометры снабжены стопорным механизмом. Микрометры модификаций МГ, МГ-ПТ и МГЦ допускается изготавливать без стопорного устройства. Отсчет показаний микрометров модификаций МК, МК-ПТ, МГ, МГ-ПТ, МЛ, МТ, МК-ТП, МК-МП, МК-Л, МЗ производится с помощью шкал, нанесенных на стебель и барабан микрометрического винта, а модификаций МКЦ, МГЦ, МКЦ-ТП, МКЦ-МП, МКЦ-Л - с помощью цифрового отсчетного устройства.
Одна из измерительных поверхностей микрометров модификации МЛ имеет сферическую форму, а отсчет производится с неподвижного циферблата с вращающейся стрелкой.
Микрометры изготавливаются в двух исполнениях: 1 и 2, которые отличаются между собой пределом допускаемой абсолютной погрешности.
Микрометры модификаций МГ, МГЦ, МГ-ПТ, а так же МК с верхним пределом диапазона измерений 1200 мм и более могут быть снабжены микрометрической головкой с диапазоном измерений от 0 до 25 мм или от 0 до 50 мм. Диапазон измерений микрометрической головки микрометров модификации МЛ соответствует диапазону измерений микрометра. Микрометры с верхним пределом измерений более 300 мм должны иметь сменные измерительные пятки, а более 1000 мм - переставную пятку со втулками, обеспечивающую возможность измерения любого размера в диапазоне измерений данного микрометра.
Измерительные поверхности микрометров модификаций МК, МК-ПТ, МКЦ, МТ, МГ, МГ-ПТ и МГЦ должны быть оснащены твердым сплавом.
Скоба микрометров может быть окрашена в синий, зеленый или серый цвет. Цвет скобы микрометров не влияет на метрологические характеристики и может быть изменен.
Микрометры отличаются между собой внешним видом, диапазонами измерений и формой скобы.

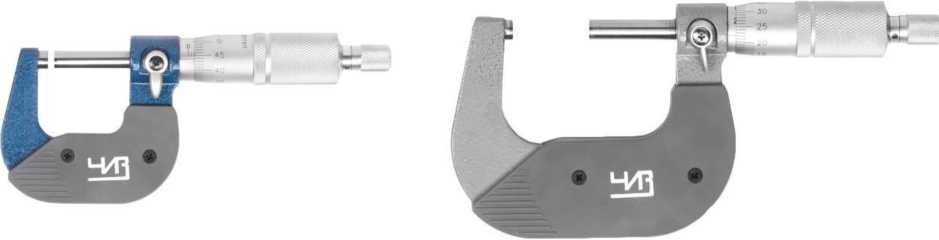

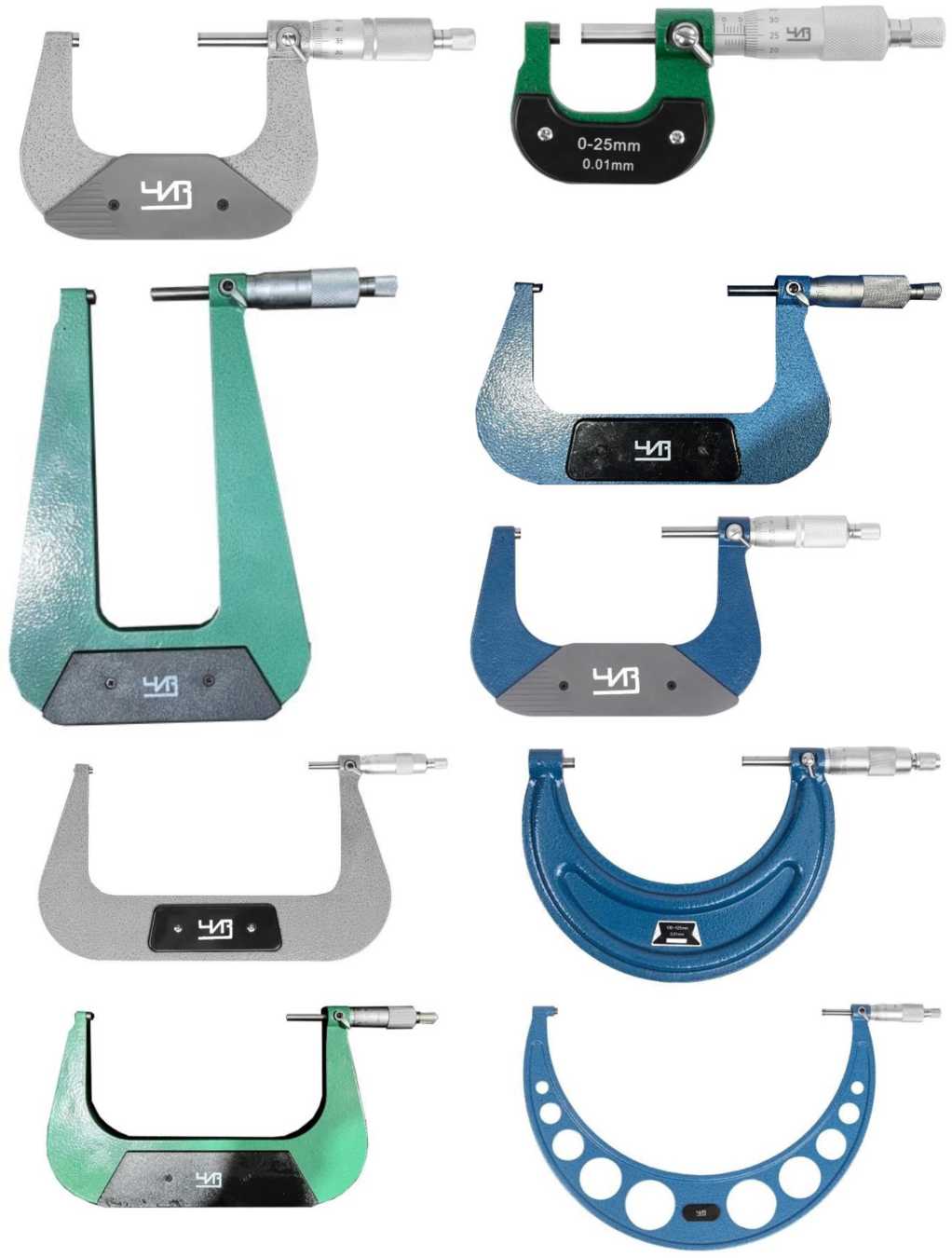

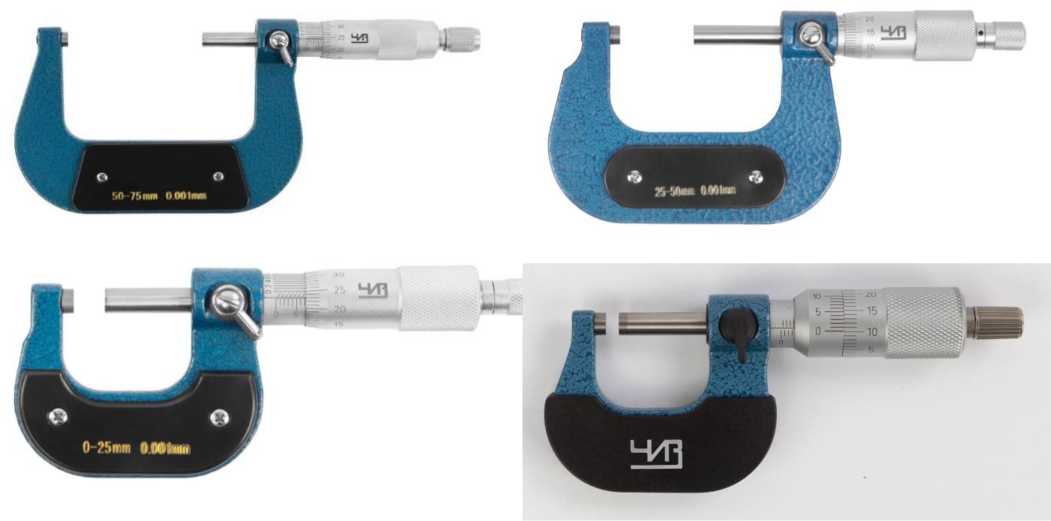

Рисунок 1 - Общий вид микрометра модификации МК (Лист 1 из 3)

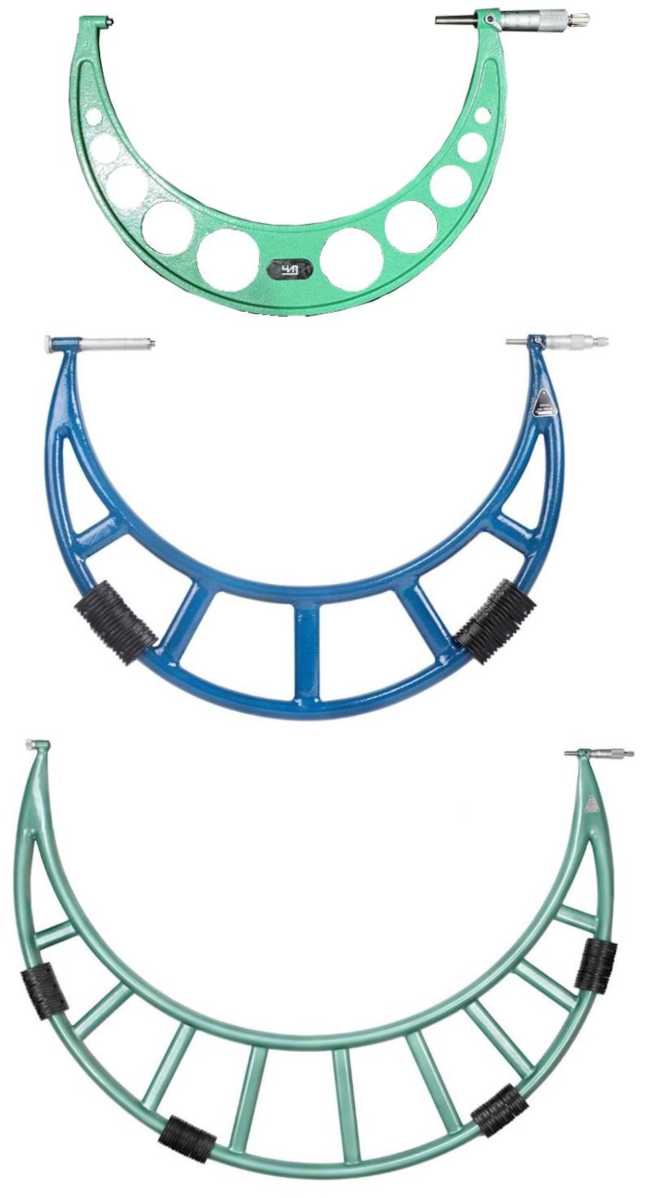

Рисунок 1 (Лист 3 из 3)
Рисунок 2 - Общий вид микрометра модификации МК-ПТ

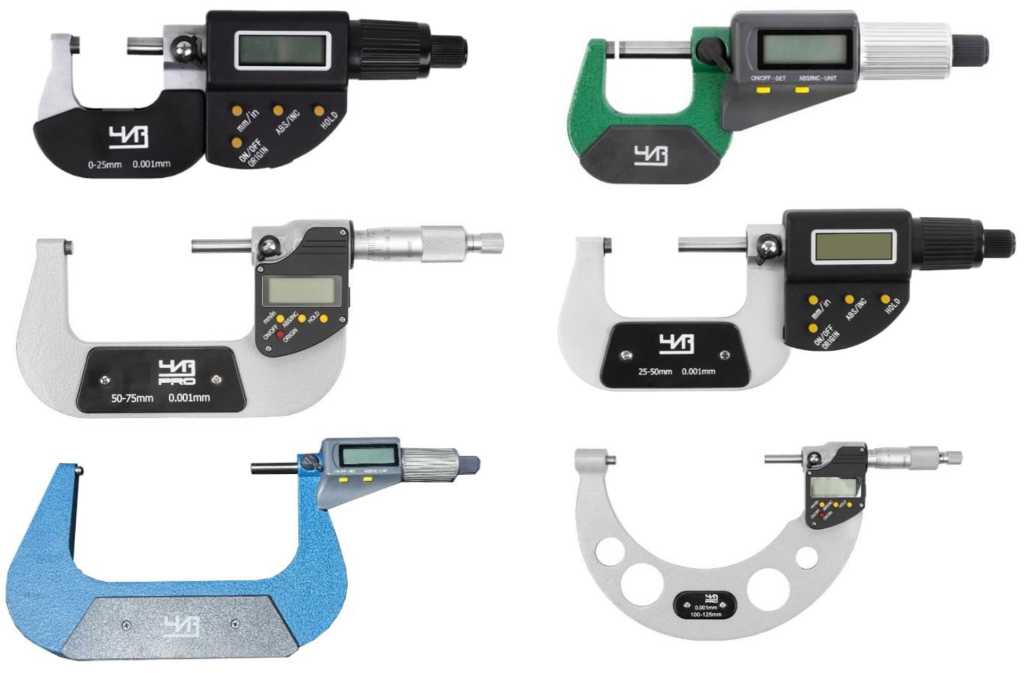

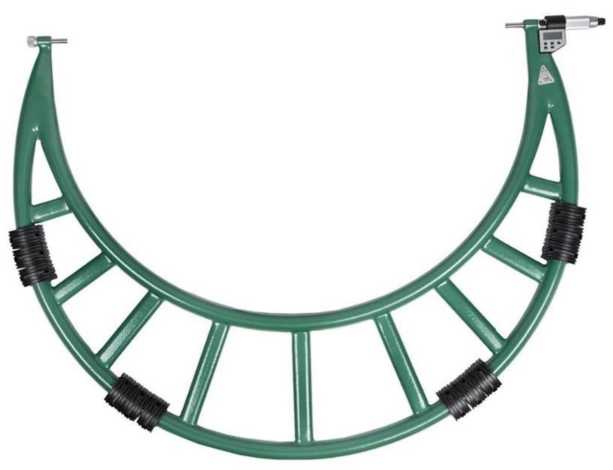

Рисунок 3 (Лист 1 из 2)

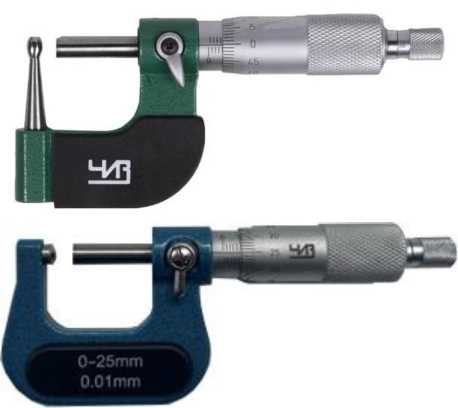

Рисунок 4 - Общий вид микрометра модификации МТ
Рисунок 5 - Общий вид микрометра модификации МГ
Рисунок 6 - Общий вид микрометра модификации МГ-ПТ
Рисунок 7 - Общий вид микрометра модификации МГЦ
Рисунок 8 - Общий вид микрометра модификации МЛ
Рисунок 9 - Общий вид микрометра модификации МК-ТП

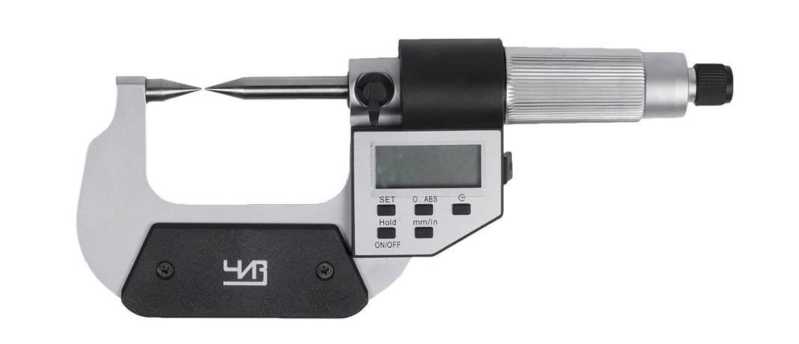

Рисунок 10 - Общий вид микрометра модификации МКЦ-ТП

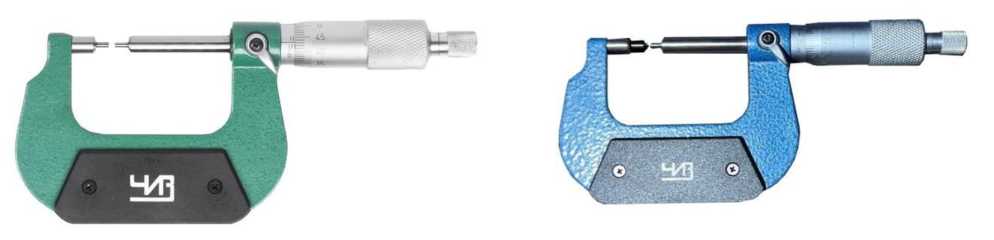

Рисунок 11 - Общий вид микрометра модификации МК-МП
Рисунок 12 - Общий вид микрометра модификации МКЦ-МП
Рисунок 13 - Общий вид микрометра модификации МК-Л
Рисунок 14 - Общий вид микрометра модификации МКЦ-Л

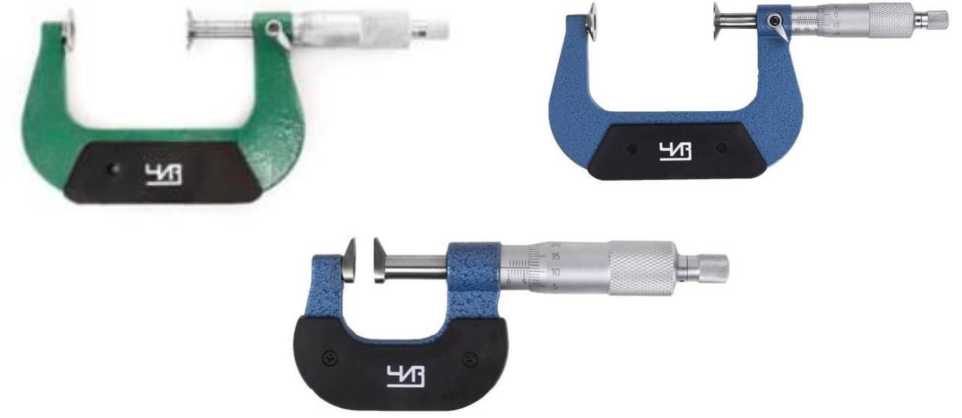

Рисунок 15 - Общий вид микрометра модификации МЗ
Для установки в начальное положение микрометры с верхним пределом диапазона измерений 50 мм и более (кроме модификаций МГ, МГЦ и МГЦ) имеют установочные меры с теплоизолирующими накладками (Рисунок 16). Измерительные поверхности установочных мер длиной до 300 мм плоские, а более 300 мм - сферические.

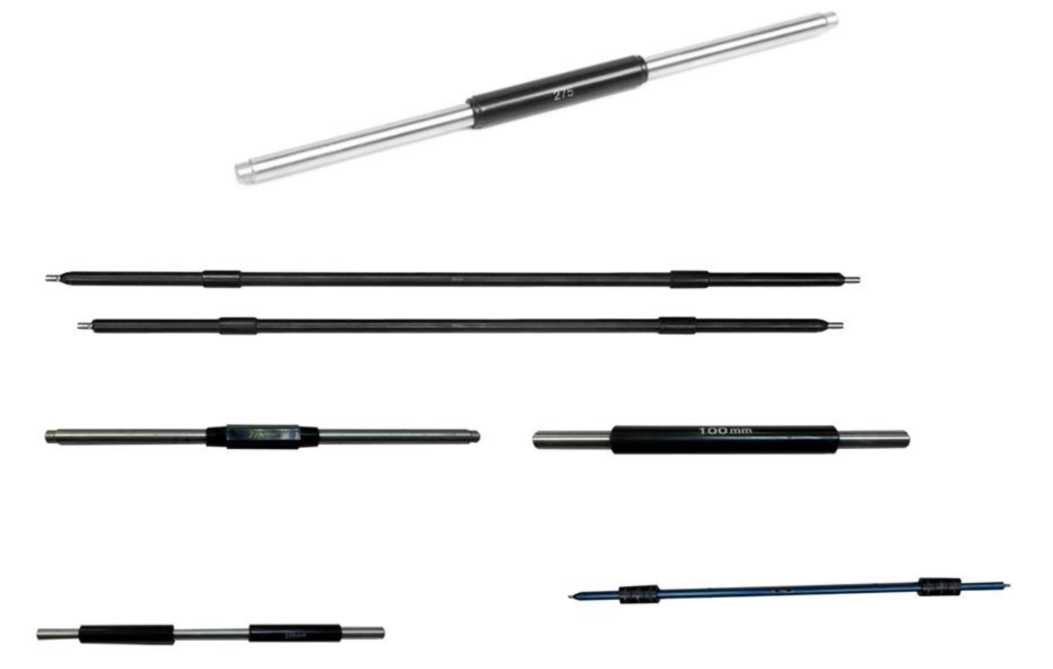

Рисунок 16 - Установочные меры к микрометрам (общий вид)
Товарный знак наносится на паспорт микрометров типографским методом, на информационную табличку на скобе, теплоизоляционную накладку или барабан микрометрической головки краской или методом лазерной маркировки. На информационную табличку на скобе, теплоизоляционную накладку или барабан микрометрической головки так же может наноситься товарный знак r^tl.
Варианты цифровых отсчетных устройств представлены на рисунке 17.

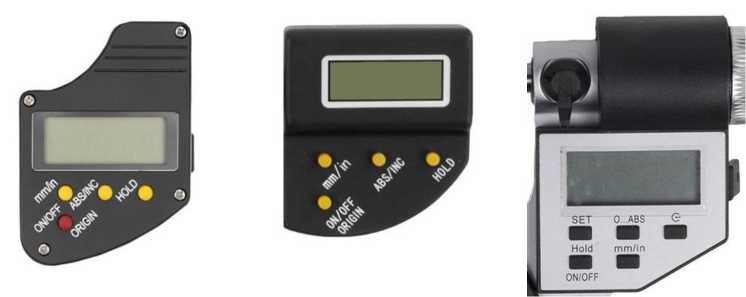

Рисунок 17 - Возможные виды цифровых отсчетных устройств
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и (или) латинских букв, наносится на теплоизоляционную накладку (на передней или задней стороне микрометра) или барабан микрометрической головки краской или методом лазерной маркировки в местах, указанных на рисунке 18.
Нанесение знака поверки на средство измерений не предусмотрено.
Диапазон измерений, значение отсчета по шкалам стебля и барабана наносятся на теплоизоляционную накладку (на передней или обратной стороне микрометра), на информационную табличку на скобе, на барабан микрометрической головки или на корпус цифрового отсчетного устройства.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.

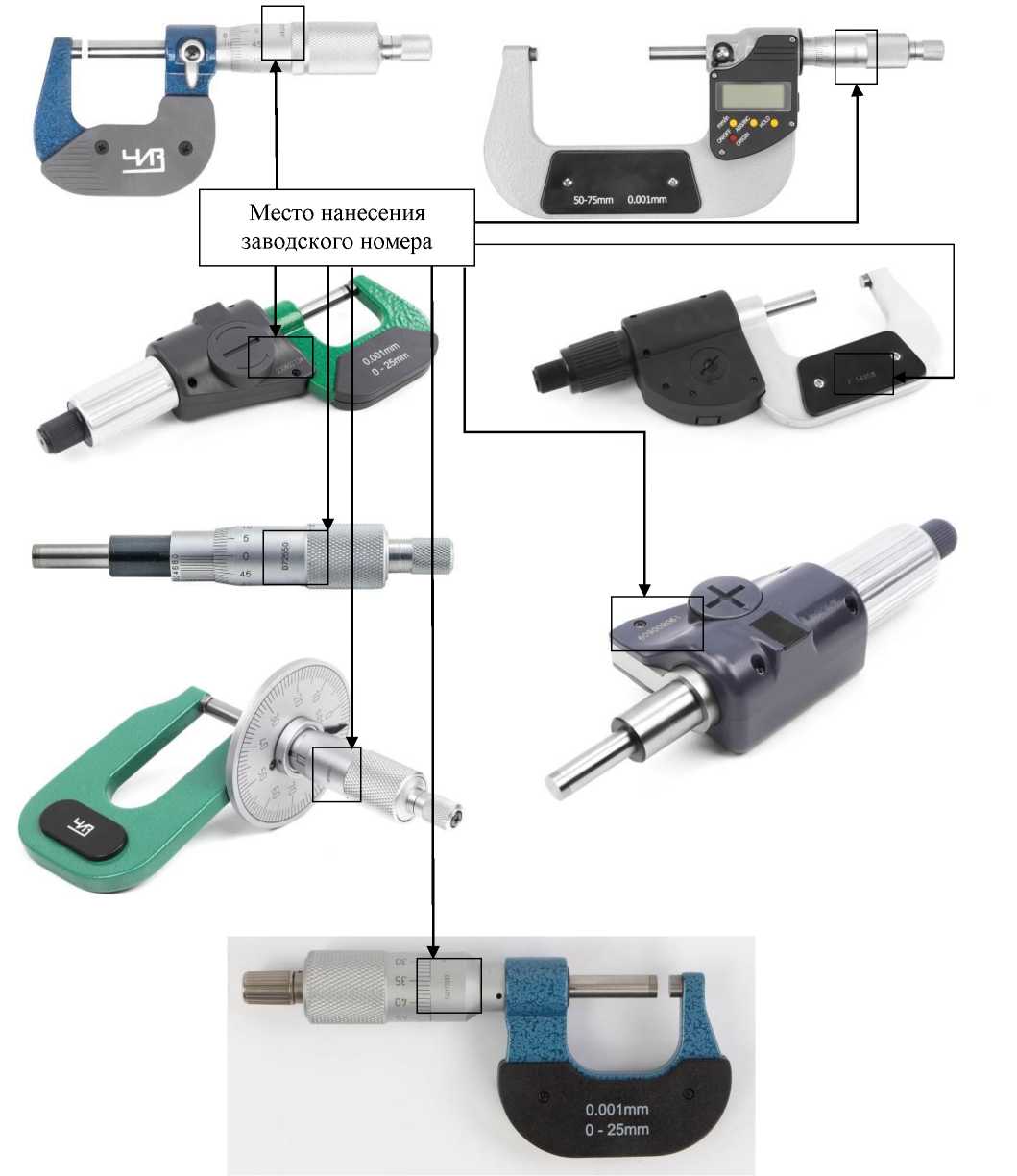

Рисунок 18 - Возможные места нанесения заводского номера
Таблица 1 - Метрологические характеристики микрометров
Модификация | Диапазон измерений, мм | Цена деления/ дискретность отсчетного устройства, мм | Пределы допускаемой абсолютной погрешности для исполнений, мкм | |
Исп. 1 | Исп. 2 | |||
1 | 2 | 3 | 4 | 5 |
МК | от 0 до 25 | 0,01 | ±2,0 | ±4,0 |
от 25 до 50 | 0,01 | ±2,5 | ±4,0 | |
от 50 до 75 | 0,01 | ±2,5 | ±5,0 | |
от 75 до 100 | 0,01 | ±2,5 | ±5,0 | |
от 100 до 125 | 0,01 | ±3,0 | ±6,0 | |
от 125 до 150 | 0,01 | ±3,0 | ±6,0 | |
от 150 до 175 | 0,01 | ±3,0 | ±7,0 | |
от 175 до 200 | 0,01 | ±3,0 | ±7,0 | |
от 200 до 225 | 0,01 | ±4,0 | ±8,0 | |
от 225 до 250 | 0,01 | ±4,0 | ±8,0 | |
от 250 до 275 | 0,01 | ±4,0 | ±9,0 | |
от 275 до 300 | 0,01 | ±4,0 | ±9,0 | |
от 300 до 400 | 0,01 | ±5,0 | ±11,0 | |
от 300 до 450 | 0,01 | ±5,0 | ±11,0 | |
от 400 до 500 | 0,01 | ±5,0 | ±13,0 | |
от 450 до 600 | 0,01 | ±6,0 | ±15,0 | |
от 500 до 600 | 0,01 | ±6,0 | ±15,0 | |
от 600 до 700 | 0,01 | ±10,0 | ±16,0 | |
от 600 до 750 | 0,01 | ±10,0 | ±16,0 | |
от 700 до 800 | 0,01 | ±10,0 | ±18,0 | |
от 750 до 900 | 0,01 | ±12,0 | ±20,0 | |
от 800 до 900 | 0,01 | ±12,0 | ±20,0 | |
от 900 до 1000 | 0,01 | ±14,0 | ±22,0 | |
от 900 до 1050 | 0,01 | ±14,0 | ±22,0 | |
от 1000 до 1200 | 0,01 | ±14,0 | ±22,0 | |
от 1200 до 1400 | 0,01 | ±16,0 | ±24,0 | |
от 1400 до 1600 | 0,01 | ±20,0 | ±28,0 | |
от 1600 до 1800 | 0,01 | ±24,0 | ±32,0 | |
от 1800 до 2000 | 0,01 | ±26,0 | ±34,0 |
1 | 2 | 3 | 4 | 5 |
МК-ПТ | от 0 до 25 | 0,001 | ±2,0 | ±4,0 |
от 25 до 50 | 0,001 | ±3,0 | ±5,0 | |
от 50 до 75 | 0,001 | ±3,0 | ±5,0 | |
от 75 до 100 | 0,001 | ±4,0 | ±6,0 | |
МКЦ | от 0 до 25 | 0,001 | ±2,0 | ±4,0 |
от 25 до 50 | 0,001 | ±2,0 | ±4,0 | |
от 50 до 75 | 0,001 | ±3,0 | ±5,0 | |
от 75 до 100 | 0,001 | ±3,0 | ±5,0 | |
от 100 до 125 | 0,001 | ±3,0 | ±5,0 | |
от 100 до 200 | 0,001 | ±4,0 | ±6,0 | |
от 125 до 150 | 0,001 | ±3,0 | ±5,0 | |
от 150 до 175 | 0,001 | ±4,0 | ±6,0 | |
от 175 до 200 | 0,001 | ±4,0 | ±6,0 | |
от 200 до 225 | 0,001 | ±4,0 | ±6,0 | |
от 200 до 300 | 0,001 | ±6,0 | ±8,0 | |
от 225 до 250 | 0,001 | ±4,0 | ±6,0 | |
от 250 до 275 | 0,001 | ±5,0 | ±7,0 | |
от 275 до 300 | 0,001 | ±5,0 | ±7,0 | |
от 300 до 400 | 0,001 | ±9,0 | ±11,0 | |
от 300 до 450 | 0,001 | ±11,0 | ±13,0 | |
от 400 до 500 | 0,001 | ±11,0 | ±13,0 | |
от 450 до 600 | 0,001 | ±13,0 | ±15,0 | |
от 500 до 600 | 0,001 | ±13,0 | ±15,0 | |
от 600 до 700 | 0,001 | ±14,0 | ±16,0 | |
от 600 до 750 | 0,001 | ±16,0 | ±18,0 | |
от 700 до 800 | 0,001 | ±16,0 | ±18,0 | |
от 750 до 900 | 0,001 | ±18,0 | ±20,0 | |
от 800 до 900 | 0,001 | ±18,0 | ±20,0 | |
от 900 до 1000 | 0,001 | ±20,0 | ±22,0 | |
от 1000 до 1200 | 0,001 | ±22,0 | ±24,0 | |
от 1200 до 1400 | 0,001 | ±24,0 | ±26,0 | |
от 1400 до 1600 | 0,001 | ±26,0 | ±28,0 | |
от 1600 до 1800 | 0,001 | ±28,0 | ±30,0 | |
от 1800 до 2000 | 0,001 | ±32,0 | ±34,0 | |
МТ | от 0 до 25 | 0,01 | ±2,0 | ±4,0 |
1 | 2 | 3 | 4 | 5 |
МГ | от 0 до 25 | 0,01 | ±1,5 | ±3,0 |
от 0 до 50 | 0,01 | ±2,0 | ±4,0 | |
МГ-ПТ | от 0 до 25 | 0,001 | ±1,5 | ±2,0 |
от 0 до 50 | 0,001 | ±2,0 | ±3,0 | |
МГЦ | от 0 до 25 | 0,001 | ±2,0 | ±3,0 |
от 0 до 50 | 0,001 | ±3,0 | ±4,0 | |
МЛ | от 0 до 5 | 0,01 | - | ±4,0 |
от 0 до 10 | 0,01 | - | ±4,0 | |
от 0 до 15 | 0,01 | - | ±4,0 | |
от 0 до 25 | 0,01 | - | ±4,0 | |
МК-ТП | от 0 до 25 | 0,01 | ±4,0 | ±6,0 |
от 25 до 50 | 0,01 | ±4,5 | ±6,0 | |
от 50 до 75 | 0,01 | ±4,5 | ±7,0 | |
от 75 до 100 | 0,01 | ±4,5 | ±7,0 | |
МКЦ-ТП | от 0 до 25 | 0,001 | ±2,0 | ±4,0 |
от 25 до 50 | 0,001 | ±2,0 | ±4,0 | |
от 50 до 75 | 0,001 | ±3,0 | ±5,0 | |
от 75 до 100 | 0,001 | ±3,0 | ±5,0 | |
МК-МП | от 0 до 25 | 0,01 | ±2,0 | ±4,0 |
от 25 до 50 | 0,01 | ±2,5 | ±4,0 | |
от 50 до 75 | 0,01 | ±2,5 | ±5,0 | |
от 75 до 100 | 0,01 | ±2,5 | ±5,0 | |
МКЦ-МП | от 0 до 25 | 0,001 | ±2,0 | ±4,0 |
от 25 до 50 | 0,001 | ±2,0 | ±4,0 | |
от 50 до 75 | 0,001 | ±3,0 | ±5,0 | |
от 75 до 100 | 0,001 | ±3,0 | ±5,0 | |
МК-Л | от 0 до 25 | 0,01 | ±2,0 | ±4,0 |
от 25 до 50 | 0,01 | ±2,5 | ±4,0 | |
от 50 до 75 | 0,01 | ±2,5 | ±5,0 | |
от 75 до 100 | 0,01 | ±2,5 | ±5,0 | |
от 100 до 125 | 0,01 | ±3,0 | ±6,0 | |
от 125 до 150 | 0,01 | ±3,0 | ±6,0 | |
от 150 до 175 | 0,01 | ±3,0 | ±7,0 | |
от 175 до 200 | 0,01 | ±3,0 | ±7,0 |
1 | 2 | 3 | 4 | 5 |
МКЦ-Л | от 0 до 25 | 0,001 | ±2,0 | ±4,0 |
от 25 до 50 | 0,001 | ±2,5 | ±4,0 | |
от 50 до 75 | 0,001 | ±2,5 | ±5,0 | |
от 75 до 100 | 0,001 | ±2,5 | ±5,0 | |
от 100 до 125 | 0,001 | ±3,0 | ±6,0 | |
от 125 до 150 | 0,001 | ±3,0 | ±6,0 | |
от 150 до 175 | 0,001 | ±3,0 | ±7,0 | |
от 175 до 200 | 0,001 | ±3,0 | ±7,0 | |
МЗ | от 0 до 25 | 0,01 | ±4,0 | ±5,0 |
от 25 до 50 | 0,01 | ±4,0 | ±5,0 | |
от 50 до 75 | 0,01 | ±4,0 | ±5,0 | |
от 75 до 100 | 0,01 | ±4,0 | ±5,0 |
Номинальный размер установочных мер, входящих в комплект микрометров, и допустимые отклонения от параллельности измерительных поверхностей микрометров указаны в таблице 2.
Таблица 2 - Номинальный размер установочных мер, входящих в комплект микрометров и отклонение от параллельности измерительных поверхностей микрометров
Модификация | Диапазон измерений микрометра, мм | Диапазон измерений микрометрической головки, мм | Цена деления (шаг дискретности), мм | Номинальные размеры установочных(ой) мер(ы) в комплекте с микрометром, мм | Отклонение от параллельности измерительных поверхностей микрометров, мкм, не более |
1 | 2 | 3 | 4 | 5 | 6 |
МК | от 0 до 25 | от 0 до 25 | 0,01 | - | 1,5 |
от 25 до 50 | от 0 до 25 | 0,01 | 25 | 2,0 | |
от 50 до 75 | от 0 до 25 | 0,01 | 50 | 3,0 | |
от 75 до 100 | от 0 до 25 | 0,01 | 75 | 3,0 | |
от 100 до 125 | от 0 до 25 | 0,01 | 100 | 3,0 | |
от 125 до 150 | от 0 до 25 | 0,01 | 125 | 3,0 | |
от 150 до 175 | от 0 до 25 | 0,01 | 150 | 3,0 | |
от 175 до 200 | от 0 до 25 | 0,01 | 175 | 3,0 | |
от 200 до 225 | от 0 до 25 | 0,01 | 200 | 4,0 | |
от 225 до 250 | от 0 до 25 | 0,01 | 225 | 4,0 | |
от 250 до 275 | от 0 до 25 | 0,01 | 250 | 5,0 | |
от 275 до 300 | от 0 до 25 | 0,01 | 275 | 5,0 | |
от 300 до 400 | от 0 до 25 | 0,01 | 325;375 | 6,0 | |
от 300 до 450 | от 0 до 25 | 0,01 | 300; 325; 350; 375; 400; 425 | 6,0 |
1 | 2 | 3 | 4 | 5 | 6 |
от 400 до 500 | от 0 до 25 | 0,01 | 425; 475 | 7,0 | |
от 450 до 600 | от 0 до 25 | 0,01 | 450; 475; 500; 525;550;575 | 8,0 | |
от 500 до 600 | от 0 до 25 | 0,01 | 525;575 | 10,0 | |
от 600 до 700 | от 0 до 25 | 0,01 | 625; 675 | 12,0 | |
от 600 до 750 | от 0 до 25 | 0,01 | 600; 625; 650; 675; 700; 725 | 12,0 | |
от 700 до 800 | от 0 до 25 | 0,01 | 725;775 | 14,0 | |
от 750 до 900 | от 0 до 25 | 0,01 | 750; 775; 800; 825;850;875 | 16,0 | |
от 800 до 900 | от 0 до 25 | 0,01 | 825;875 | 16,0 | |
от 900 до 1000 | от 0 до 25 | 0,01 | 925;975 | 18,0 | |
от 900 до 1050 | от 0 до 25 | 0,01 | 900; 925; 950; 975; 1000; 1025 | 18,0 | |
от 1000 до 1200 | от 0 до 25 | 0,01 | 1025;1075;1125; 1175 | 18,0 | |
от 1000 до 1200 | от 0 до 50 | 0,01 | 1050;1150 | 18,0 | |
МК | от 1200 до 1400 | от 0 до 25 | 0,01 | 1225; 1275;1325; 1375 | 20,0 |
от 1200 до 1400 | от 0 до 50 | 0,01 | 1250;1350 | 20,0 | |
от 1400 до 1600 | от 0 до 25 | 0,01 | 1425; 1475;1525; 1575 | 22,0 | |
от 1400 до 1600 | от 0 до 50 | 0,01 | 1450; 1550 | 22,0 | |
от 1600 до 1800 | от 0 до 25 | 0,01 | 1625; 1675;1725; 1775 | 26,0 | |
от 1600 до 1800 | от 0 до 50 | 0,01 | 1650;1750 | 26,0 | |
от 1800 до 2000 | от 0 до 25 | 0,01 | 1825; 1875;1925; 1975 | 28,0 | |
от 1800 до 2000 | от 0 до 50 | 0,01 | 1850;1950 | 28,0 | |
МК-ПТ | от 0 до 25 | от 0 до 25 | 0,001 | - | 1,5 |
от 25 до 50 | от 0 до 25 | 0,001 | 25 | 2,0 | |
от 50 до 75 | от 0 до 25 | 0,001 | 50 | 3,0 | |
от 75 до 100 | от 0 до 25 | 0,001 | 75 | 3,0 | |
МКЦ | от 0 до 25 | от 0 до 25 | 0,001 | - | 1,5 |
от 25 до 50 | от 0 до 25 | 0,001 | 25 | 2,0 | |
от 50 до 75 | от 0 до 25 | 0,001 | 50 | 3,0 | |
от 75 до 100 | от 0 до 25 | 0,001 | 75 | 3,0 | |
от 100 до 125 | от 0 до 25 | 0,001 | 100 | 3,0 | |
от 100 до 200 | от 0 до 25 | 0,001 | 100; 125; 150;175 | 3,0 | |
от 125 до 150 | от 0 до 25 | 0,001 | 125 | 3,0 | |
от 150 до 175 | от 0 до 25 | 0,001 | 150 | 3,0 | |
от 175 до 200 | от 0 до 25 | 0,001 | 175 | 3,0 | |
от 200 до 225 | от 0 до 25 | 0,001 | 200 | 4,0 | |
от 200 до 300 | от 0 до 25 | 0,001 | 200;225;250; 275 | 5,0 |
1 | 2 | 3 | 4 | 5 | 6 |
МКЦ | от 225 до 250 | от 0 до 25 | 0,001 | 225 | 4,0 |
от 250 до 275 | от 0 до 25 | 0,001 | 250 | 5,0 | |
от 275 до 300 | от 0 до 25 | 0,001 | 275 | 5,0 | |
от 300 до 400 | от 0 до 25 | 0,001 | 325;375 | 5,0 | |
от 300 до 450 | от 0 до 25 | 0,001 | 300; 325; 350; 375; 400; 425 | 7,0 | |
от 400 до 500 | от 0 до 25 | 0,001 | 425; 475 | 7,0 | |
от 450 до 600 | от 0 до 25 | 0,001 | 450; 475; 500; 525; 550; 575 | 7,0 | |
от 500 до 600 | от 0 до 25 | 0,001 | 525; 575 | 7,0 | |
от 600 до 700 | от 0 до 25 | 0,001 | 625; 675 | 14,0 | |
от 600 до 750 | от 0 до 25 | 0,001 | 600; 625; 6 50; 675;700;725 | 16,0 | |
от 700 до 800 | от 0 до 25 | 0,001 | 725;775 | 16,0 | |
от 750 до 900 | от 0 до 25 | 0,001 | 750; 775; 800; 825;850;875 | 18,0 | |
от 800 до 900 | от 0 до 25 | 0,001 | 825;875 | 18,0 | |
от 900 до 1000 | от 0 до 25 | 0,001 | 925;975 | 20,0 | |
от 1000 до 1200 | от 0 до 25 | 0,001 | 1025; 1075;1125; 1175 | 18,0 | |
от 1000 до 1200 | от 0 до 50 | 0,001 | 1050;1150 | 18,0 | |
от 1200 до 1400 | от 0 до 25 | 0,001 | 1225; 1275;1325; 1375 | 20,0 | |
от 1200 до 1400 | от 0 до 50 | 0,001 | 1250;1350 | 20,0 | |
от 1400 до 1600 | от 0 до 25 | 0,001 | 1425; 1475;1525; 1575 | 22,0 | |
от 1400 до 1600 | от 0 до 50 | 0,001 | 1450; 1550 | 22,0 | |
от 1600 до 1800 | от 0 до 25 | 0,001 | 1625; 1675;1725; 1775 | 26,0 | |
от 1600 до 1800 | от 0 до 50 | 0,001 | 1650;1750 | 26,0 | |
от 1800 до 2000 | от 0 до 25 | 0,001 | 1825; 1875;1925; 1975 | 28,0 | |
от 1800 до 2000 | от 0 до 50 | 0,001 | 1850;1950 | 28,0 | |
МТ | от 0 до 25 | от 0 до 25 | 0,01 | - | - |
МГ | от 0 до 25 | от 0 до 25 | 0,01 | - | - |
от 0 до 50 | от 0 до 50 | 0,01 | - | - | |
МГ-ПТ | от 0 до 25 | от 0 до 25 | 0,001 | - | - |
от 0 до 50 | от 0 до 50 | 0,001 | - | - | |
МГЦ | от 0 до 25 | от 0 до 25 | 0,001 | - | - |
от 0 до 50 | от 0 до 50 | 0,001 | - | - | |
МЛ | от 0 до 5 | от 0 до 5 | 0,01 | - | - |
от 0 до 10 | от 0 до 10 | 0,01 | - | - | |
от 0 до 15 | от 0 до 15 | 0,01 | - | - | |
от 0 до 25 | от 0 до 25 | 0,01 | - | - |
1 | 2 | 3 | 4 | 5 | 6 |
МК-ТП | от 0 до 25 | от 0 до 25 | 0,01 | - | - |
от 25 до 50 | от 0 до 25 | 0,01 | 25 | - | |
от 50 до 75 | от 0 до 25 | 0,01 | 50 | - | |
от 75 до 100 | от 0 до 25 | 0,01 | 75 | - | |
МКЦ-ТП | от 0 до 25 | от 0 до 25 | 0,001 | - | - |
от 25 до 50 | от 0 до 25 | 0,001 | 25 | - | |
от 50 до 75 | от 0 до 25 | 0,001 | 50 | - | |
от 75 до 100 | от 0 до 25 | 0,001 | 75 | - | |
МК-МП | от 0 до 25 | от 0 до 25 | 0,01 | - | 1,5 |
от 25 до 50 | от 0 до 25 | 0,01 | 25 | 2,0 | |
от 50 до 75 | от 0 до 25 | 0,01 | 50 | 3,0 | |
от 75 до 100 | от 0 до 25 | 0,01 | 75 | 3,0 | |
МКЦ-МП | от 0 до 25 | от 0 до 25 | 0,001 | - | 1,5 |
от 25 до 50 | от 0 до 25 | 0,001 | 25 | 2,0 | |
от 50 до 75 | от 0 до 25 | 0,001 | 50 | 3,0 | |
от 75 до 100 | от 0 до 25 | 0,001 | 75 | 3,0 | |
МК-Л | от 0 до 25 | от 0 до 25 | 0,01 | - | 1,5 |
от 25 до 50 | от 0 до 25 | 0,01 | 25 | 2,0 | |
от 50 до 75 | от 0 до 25 | 0,01 | 50 | 3,0 | |
от 75 до 100 | от 0 до 25 | 0,01 | 75 | 3,0 | |
от 100 до 125 | от 0 до 25 | 0,01 | 100 | 3,0 | |
от 125 до 150 | от 0 до 25 | 0,01 | 125 | 3,0 | |
от 150 до 175 | от 0 до 25 | 0,01 | 150 | 3,0 | |
от 175 до 200 | от 0 до 25 | 0,01 | 175 | 3,0 | |
МКЦ-Л | от 0 до 25 | от 0 до 25 | 0,001 | - | 1,5 |
от 25 до 50 | от 0 до 25 | 0,001 | 25 | 2,0 | |
от 50 до 75 | от 0 до 25 | 0,001 | 50 | 3,0 | |
от 75 до 100 | от 0 до 25 | 0,001 | 75 | 3,0 | |
от 100 до 125 | от 0 до 25 | 0,001 | 100 | 3,0 | |
от 125 до 150 | от 0 до 25 | 0,001 | 125 | 3,0 | |
от 150 до 175 | от 0 до 25 | 0,001 | 150 | 3,0 | |
от 175 до 200 | от 0 до 25 | 0,001 | 175 | 3,0 | |
МЗ | от 0 до 25 | от 0 до 25 | 0,01 | - | 3,0 |
от 25 до 50 | от 0 до 25 | 0,01 | 25 | 3,0 | |
от 50 до 75 | от 0 до 25 | 0,01 | 50 | 3,0 | |
от 75 до 100 | от 0 до 25 | 0,01 | 75 | 3,0 |
Таблица 3 - Допускаемое отклонение длины установочных мер от номинального значения.
Номинальный размер установочной меры, мм | Допускаемое отклонение длины установочной меры от номинального размера, мкм |
1 | 2 |
25; 50; 75 | ±1,5 |
100; 125 | ±2,0 |
150;175 | ±2,0 |
200;225;250;275 | ±2,0 |
300; 325; 350; 375; 400; 425; 450; 475 | ±3,5 |
500;525;550;575;600;625;650;675 | ±4,0 |
700; 725; 750;775;800;825;850;875 | ±4,5 |
900;925;950;975; 1000 | ±5,0 |
1025;1050;1075;1125; 1150; 1175 | ±5,5 |
1225;1250; 1275; 1325; 1350; 1375 | ±6,0 |
1425; 1450; 1475; 1525; 1550; 1575 | ±6,5 |
1625;1650; 1675; 1725; 1750; 1775 | ±7,0 |
1825;1850; 1875;1925; 1950;1975 | ±7,5 |
Таблица 4 - Отклонение от плоскостности плоских измерительных поверхностей микрометров и установочных мер, измерительное усилие, колебание измерительного усилия, параметр шероховатости Ra в соответствии с ГОСТ 2789-73 и условия эксплуатации микрометров
Наименование характеристики | Значение |
1 | 2 |
Отклонение от плоскостности плоских измерительных поверхностей микрометров (кроме микрометров модификаций МК-ТП, МКЦ-ТП, МК-Л и МКЦ-Л) и установочных мер, мкм, не более | 0,9 |
Измерительное усилие, Н | от 3 до 15 |
Колебание измерительного усилия, Н, не более | 4 |
Параметр шероховатости измерительных поверхностей микрометра и установочных мер Ra по ГОСТ 2789-73, мкм, не более | 0,08 |
Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха при температуре +25 °С, %, не более | от +10 до +30 80 |
Таблица 5 - | Габаритные размеры и масса микрометров | ||||
Модификация | Диапазон измерений микрометров, мм | Габаритные размеры, мм, не более | Масса, кг, не более | ||
длина | ширина | высота | |||
1 | 2 | 3 | 4 | 5 | 6 |
МК | от 0 до 25 | 135 | 65 | 25 | 0,30 |
от 25 до 50 | 170 | 80 | 25 | 0,46 | |
от 50 до 75 | 195 | 95 | 25 | 0,60 | |
от 75 до 100 | 215 | 115 | 25 | 0,80 | |
от 100 до 125 | 250 | 130 | 25 | 1,00 | |
от 125 до 150 | 275 | 145 | 25 | 1,10 | |
от 150 до 175 | 305 | 165 | 25 | 1,67 | |
от 175 до 200 | 335 | 180 | 25 | 1,80 | |
от 200 до 225 | 355 | 205 | 25 | 1,90 | |
от 225 до 250 | 375 | 225 | 25 | 2,00 | |
от 250 до 275 | 425 | 240 | 25 | 2,20 | |
от 275 до 300 | 450 | 255 | 25 | 2,30 | |
от 300 до 400 | 590 | 415 | 45 | 10,00 | |
от 300 до 450 | 590 | 425 | 45 | 10,00 | |
от 400 до 500 | 695 | 460 | 45 | 13,00 | |
от 450 до 600 | 750 | 520 | 45 | 13,00 | |
от 500 до 600 | 800 | 550 | 45 | 15,00 | |
от 600 до 700 | 885 | 620 | 45 | 17,00 | |
от 600 до 750 | 915 | 650 | 45 | 18,00 | |
от 700 до 800 | 1010 | 705 | 50 | 20,00 | |
от 750 до 900 | 1065 | 750 | 50 | 23,00 | |
от 800 до 900 | 1115 | 755 | 50 | 23,00 | |
от 900 до 1000 | 1215 | 810 | 50 | 25,00 | |
от 900 до 1050 | 1220 | 850 | 50 | 25,00 | |
от 1000 до 1200 | 1410 | 975 | 50 | 36,00 | |
от 1200 до 1400 | 1610 | 1125 | 50 | 43,00 | |
от 1400 до 1600 | 1820 | 1250 | 50 | 56,00 | |
от 1600 до 1800 | 2010 | 1355 | 50 | 65,00 | |
от 1800 до 2000 | 2210 | 1455 | 50 | 72,00 | |
МК-ПТ | от 0 до 25 | 135 | 65 | 25 | 0,25 |
от 25 до 50 | 160 | 80 | 25 | 0,35 | |
от 50 до 75 | 185 | 95 | 25 | 0,40 | |
от 75 до 100 | 210 | 115 | 25 | 0,55 | |
МКЦ | от 0 до 25 | 170 | 70 | 30 | 0,40 |
от 25 до 50 | 200 | 85 | 30 | 0,60 | |
от 50 до 75 | 230 | 100 | 30 | 0,80 | |
от 75 до 100 | 255 | 115 | 30 | 1,20 | |
от 100 до 125 | 295 | 135 | 30 | 1,20 | |
от 100 до 200 | 385 | 195 | 30 | 2,00 | |
от 125 до 150 | 320 | 150 | 30 | 1,40 |
1 | 2 | 3 | 4 | 5 | 6 |
МКЦ | от 150 до 175 | 350 | 175 | 30 | 1,60 |
от 175 до 200 | 380 | 190 | 30 | 1,80 | |
от 200 до 225 | 405 | 210 | 30 | 2,00 | |
от 200 до 300 | 480 | 260 | 30 | 3,00 | |
от 225 до 250 | 430 | 225 | 30 | 2,20 | |
от 250 до 275 | 455 | 240 | 30 | 2,60 | |
от 275 до 300 | 485 | 260 | 30 | 3,00 | |
от 300 до 400 | 590 | 415 | 45 | 10,00 | |
от 300 до 450 | 650 | 450 | 45 | 12,00 | |
от 400 до 500 | 695 | 460 | 45 | 13,00 | |
от 450 до 600 | 750 | 500 | 45 | 15,00 | |
от 500 до 600 | 800 | 550 | 45 | 15,00 | |
от 600 до 700 | 885 | 620 | 45 | 17,00 | |
от 600 до 750 | 1000 | 700 | 45 | 19,00 | |
от 700 до 800 | 1010 | 705 | 50 | 20,00 | |
от 750 до 900 | 1100 | 750 | 50 | 22,00 | |
от 800 до 900 | 1110 | 755 | 50 | 23,00 | |
от 900 до 1000 | 1215 | 810 | 50 | 25,00 | |
от 1000 до 1200 | 1405 | 975 | 50 | 36,00 | |
от 1200 до 1400 | 1605 | 1125 | 50 | 43,00 | |
от 1400 до 1600 | 1820 | 1255 | 50 | 56,00 | |
от 1600 до 1800 | 2015 | 1355 | 50 | 65,00 | |
от 1800 до 2000 | 2205 | 1455 | 50 | 72,00 | |
МТ | от 0 до 25 | 135 | 65 | 25 | 0,30 |
МГ | от 0 до 25 | 125 | 25 | 25 | 0,20 |
от 0 до 50 | 135 | 25 | 25 | 0,30 | |
МГ-ПТ | от 0 до 25 | 125 | 25 | 25 | 0,20 |
от 0 до 50 | 135 | 25 | 25 | 0,30 | |
МГЦ | от 0 до 25 | 125 | 70 | 35 | 0,40 |
от 0 до 50 | 135 | 70 | 35 | 0,50 | |
МЛ | от 0 до 5 | 130 | 125 | 65 | 0,30 |
от 0 до 10 | 140 | 135 | 65 | 0,30 | |
от 0 до 15 | 150 | 145 | 65 | 0,35 | |
от 0 до 25 | 160 | 175 | 65 | 0,35 | |
МК-ТП | от 0 до 25 | 135 | 65 | 25 | 0,30 |
от 25 до 50 | 170 | 80 | 25 | 0,46 | |
от 50 до 75 | 195 | 95 | 25 | 0,60 | |
от 75 до 100 | 130 | 125 | 65 | 0,30 | |
МКЦ-ТП | от 0 до 25 | 135 | 65 | 25 | 0,30 |
от 25 до 50 | 170 | 80 | 25 | 0,46 | |
от 50 до 75 | 195 | 95 | 25 | 0,60 | |
от 75 до 100 | 215 | 115 | 25 | 0,80 |
1 | 2 | 3 | 4 | 5 | 6 |
МК-МП | от 0 до 25 | 135 | 65 | 25 | 0,30 |
от 25 до 50 | 170 | 80 | 25 | 0,46 | |
от 50 до 75 | 195 | 95 | 25 | 0,60 | |
от 75 до 100 | 215 | 115 | 25 | 0,80 | |
МКЦ-МП | от 0 до 25 | 135 | 65 | 25 | 0,30 |
от 25 до 50 | 170 | 80 | 25 | 0,46 | |
от 50 до 75 | 195 | 95 | 25 | 0,60 | |
от 75 до 100 | 215 | 115 | 25 | 0,80 | |
МК-Л | от 0 до 25 | 135 | 65 | 25 | 0,30 |
от 25 до 50 | 170 | 80 | 25 | 0,46 | |
от 50 до 75 | 195 | 95 | 25 | 0,60 | |
от 75 до 100 | 215 | 115 | 25 | 0,80 | |
от 100 до 125 | 250 | 130 | 25 | 1,00 | |
от 125 до 150 | 275 | 145 | 25 | 1,10 | |
от 150 до 175 | 305 | 165 | 25 | 1,67 | |
от 175 до 200 | 335 | 180 | 25 | 1,80 | |
МКЦ-Л | от 0 до 25 | 135 | 65 | 25 | 0,30 |
от 25 до 50 | 170 | 80 | 25 | 0,46 | |
от 50 до 75 | 195 | 95 | 25 | 0,60 | |
от 75 до 100 | 215 | 115 | 25 | 0,80 | |
от 100 до 125 | 250 | 130 | 25 | 1,00 | |
от 125 до 150 | 275 | 145 | 25 | 1,10 | |
от 150 до 175 | 305 | 165 | 25 | 1,67 | |
от 175 до 200 | 335 | 180 | 25 | 1,80 | |
МЗ | от 0 до 25 | 135 | 75 | 35 | 0,40 |
от 25 до 50 | 170 | 90 | 35 | 0,50 | |
от 50 до 75 | 195 | 105 | 35 | 0,70 | |
от 75 до 100 | 215 | 125 | 35 | 0,90 |
Таблица 6 - Показатели надежности
Наименование характеристики | Значение |
Средний срок службы, лет, не более | 3 |
Средняя наработка на отказ, условных измерений1) | 50000 |
Примечание: 1) - Под условным измерением понимают перемещение микрометрического винта до контакта измерительных поверхностей с объектом измерений. При этом перемещение микрометрического винта должно быть не менее 1/3 значения диапазона измерений. |
Знак утверждения типа наносится на титульный лист паспорта типографским методом.
Таблица 7 - Комплектность средства измерений
Наименование | Обозначение | Количество |
1 | 2 | 3 |
Микрометр ЧИЗ | - | 1 шт. |
Футляр | - | 1 шт. |
Ключ | - | 1 шт. |
Элемент питания* | - | 1 шт. |
Установочная мера ** | - | 1 комплект |
Соединительные гильзы*** | - | 2 шт. |
Сменные измерительные пятки**** | - | 1 комплект |
Переставная пятка со втулками***** | - | 1 шт. |
Паспорт | - | 1 экз. |
Примечание: * для микрометров с цифровым отсчетным устройством; * * при наличии, точное количество указано в паспорте; * ** для микрометров с верхним пределом диапазона измерений от 400 до 2000 мм включ.; * *** только для микрометров с верхним пределом диапазона измерений от 400 до 1050 мм включ.; * **** только для микрометров с верхним пределом диапазона измерений от 1200 до 2000 мм включ. |
Приведены в разделе 6 «Порядок работы» паспорта микрометров.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Optim Consult International Co. Ltd. СТП 050-2024 «Микрометры ЧИЗ».
Зарегистрировано поверок | 7 |
Поверителей | 1 |
Актуальность данных | 19.11.2024 |
