Государственный реестр средств измерений

Контроллеры программируемые логические G3Smart, 93630-24

93630-24
Контроллеры программируемые логические G3Smart (далее - контроллер) предназначены для измерений и преобразований аналоговых унифицированных электрических сигналов силы постоянного тока от первичных преобразователей (датчиков), для приема и обработки дискретных, цифровых сигналов, формирования сигналов управления и регулирования.
Карточка СИ
Номер в госреестре 93630-24
Наименование СИ Контроллеры программируемые логические
Обозначение типа СИ G3Smart
Изготовитель SUPCON Technology Co., Ltd, Китай
Год регистрации 2024
Срок свидетельства 30.10.2029
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Контроллеры программируемые логические G3Smart (далее - контроллер) предназначены для измерений и преобразований аналоговых унифицированных электрических сигналов силы постоянного тока от первичных преобразователей (датчиков), для приема и обработки дискретных, цифровых сигналов, формирования сигналов управления и регулирования.

Описание

Принцип действия контроллеров основан на измерении и преобразовании входных сигналов в цифровой код путем аналого-цифрового преобразования на модулях ввода, последующей передаче цифрового кода в модуль с центральным процессорным устройством (далее - ЦПУ) и обработке цифрового кода в соответствии с настроенным алгоритмом, выдаче управляющего воздействия путем цифро-аналогового преобразования на модулях вывода, а также передаче данных через соответствующие интерфейсы связи.

Контроллеры представляют собой проектно-компонуемые и программно-конфигурируемые устройства в промышленном исполнении, имеющие модульную структуру, которые состоят из соединенных согласно требуемой конфигурации следующих основных модулей:

- модули с ЦПУ;

- модули ввода/вывода сигналов;

- коммуникационные модули для подключения к сетям.

Модули контроллеров монтируются на базовых блоках (CN3206-S, CN3210-S, CN3214-S, CN3220-S и т.д.), которые отличаются между собой количеством пазов, предусмотренных для подключения модулей.

В состав контроллеров могут входить следующие модули ввода/вывода сигналов:

- AI3208 - восьмиканальные модули аналого-цифровых преобразований входных сигналов силы постоянного электрического тока;

- AO3208 - восьмиканальные модули цифро-аналоговых преобразований выходных сигналов силы постоянного электрического тока.

Общий вид контроллеров представлен на рисунке 1. Общий вид модулей с ЦПУ из состава контроллера представлен на рисунке 2.

Заводской номер контроллера в буквенно-цифровом формате наносится методом печати на информационную табличку (наклейку) изготовителя, закрепленную на корпусе модуля с ЦПУ. Заводские номера модулей ввода/вывода сигналов из состава контроллера в буквенно-цифровом формате наносятся методом печати на информационные таблички (наклейки) изготовителя, закрепленные на корпусах модулей ввода/вывода сигналов. Обозначение места нанесения заводского номера на корпусах модулей с ЦПУ и модулей ввода/вывода сигналов представлено на рисунке 3.

Конструкция контроллеров и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на контроллеры.

Пломбирование контроллеров не предусмотрено.

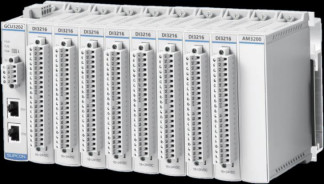

Рисунок 1 - Общий вид контроллеров

Рисунок 2 - Общий вид модулей с ЦПУ из состава контроллера

Рисунок 3 - Обозначение места нанесения заводского номера контроллера и модулей

Программное обеспечение

Программное обеспечение (далее - ПО) контроллеров обеспечивает выполнение функций контроллеров. ПО контроллеров включает: ПО модулей с ЦПУ, ПО модулей ввода/вывода сигналов, внешнее ПО.

ПО модулей с ЦПУ и ПО модулей ввода/вывода сигналов, влияющие на метрологические характеристики, устанавливаются в энергонезависимую память модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации контроллеров не подлежат изменению. Метрологические характеристики контроллеров нормированы с учетом влияния ПО.

Внешнее ПО, устанавливаемое на персональные компьютеры, предназначено для конфигурирования и настройки рабочих параметров модулей.

Уровень защиты ПО модулей с ЦПУ и ПО модулей ввода/вывода сигналов «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование

ПО

ПО модулей с ЦПУ

ПО модулей ввода/вывода сигналов

Внешнее ПО

Номер версии (идентификационный номер) ПО

не ниже V10.10.00

не ниже V10.10.00

не ниже V1.10.00.00

Цифровой идентификатор ПО

_

_

_

Технические характеристики

Метрологические характеристики приведены в таблице 2. Основные технические характеристики приведены в таблице 3.

Таблица 2 - Метрологические характеристики модулей ввода/вывода

Тип модуля

Диапазоны преобразований сигналов / разрядность цифровых сигналов

Пределы допускаемой основной приведенной погрешности, % от диапазона преобразований

Пределы допускаемой дополнительной приведенной погрешности, обусловленной отклонением температуры окружающей среды на каждый 1 °С от нормальных значений, % от диапазона преобразований

на входе

на выходе

AI3208

от 0 до 10 мА, от 4 до 20 мА

16 бит

±0,1

±0,01

AO3208

16 бит

от 0 до 10 мА, от 4 до 20 мА, от 0 до 20 мА

±0,1

±0,01

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 20,4 до 28,8

Нормальные условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность (без конденсации влаги), %

- атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 84 до 106

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -20 до +70

Наименование характеристики

Значение

- относительная влажность (без конденсации влаги), % - атмосферное давление, кПа

от 5 до 95 от 62 до 106

Среднее время наработки на отказ, ч, не менее

100000

Средний срок службы, лет, не менее

15

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации.

Комплектность

Комплектность контроллеров приведена в таблице 4.

Таблица 4 - Комплектность

Наименование

Обозначение

Количество, шт./экз.

Контроллеры программируемые логические G3Smart1)

G3Smart

1

Руководство по эксплуатации

_

1

1) Состав контроллеров определяется в зависимости от заказа.

Сведения о методах измерений

приведены в разделе 1 руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;

Контроллеры программируемые логические G3Smart. Стандарт предприятия.

93630-24
Номер в ГРСИ РФ:
93630-24
Производитель / заявитель:
SUPCON Technology Co., Ltd, Китай
Год регистрации:
2024
Cрок действия реестра:
30.10.2029
