| Номер в госреестре | 93632-24 |
| Наименование СИ | Системы измерения массы и объема нефтепродуктов в резервуарах |
| Обозначение типа СИ | СИМОН-2М |
| Изготовитель | Акционерное общество "Авиатех" (АО "Авиатех"), г. Арзамас, Нижегородская обл. |
| Год регистрации | 2024 |
| Срок свидетельства | 30.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерения массы и объема нефтепродуктов в резервуаре СИМОН-2М (далее -системы) предназначены для измерений массы и объема нефти, нефтепродуктов или жидкой фазы сжиженных углеводородных газов (СУГ) (далее - нефтепродукты) в резервуарах косвенным методом статических измерений, путем измерения уровня (в том числе и уровня подтоварной воды), плотности и температуры нефтепродуктов.
Системы применяются для учетно-расчетных операций (прием, отпуск, хранение, инвентаризация) и технологических операций в резервуарах автозаправочных станций, нефтебаз, объектов химической и пищевой промышленности.
Принцип действия систем при измерении уровня заключается в определении границы раздела воздух-нефтепродукт или границы жидкой-парогазовой фазы СУГ с помощью плотномера ПЛОТ-3Б-2 (далее - плотномер) с последующим измерением уровня.
Системы производят измерение уровня, плотности и температуры нефтепродуктов в резервуарах, по градуировочным таблицам с помощью измеренного уровня определяют значение объема нефтепродукта, а с учетом измеренного значения температуры и плотности вычисляется масса нефтепродукта.
Системы выпускаются в двух модификациях:
- СИМОН-2М-Н - для измерения массы и объема нефтепродуктов в резервуарах;
- СИМОН-2М-С - для измерения массы и объема СУГ в резервуарах.
Конструктивное исполнение и принцип работы систем один и тот же.
В состав систем входят устройство измерения (устанавливается на резервуар) и шкаф управления (устанавливается в операторной) для отображения измеренных данных. Максимально к шкафу управления может подключаться до 16 систем.
В состав устройства измерения входят:
- привод;
- клеммная коробка;
- плотномер ПЛОТ-3Б-2, регистрационный номер в ФИФ ОЕИ 20270-12;
В состав шкафа управления входят:
- панельный компьютер;
- блоки питания;
- барьеры искрозащиты;
- модули согласования;
- модули релейных выходов.
Количество систем, объединенных одним шкафом управления, зависит от требований заказчика. Конструктивно шкаф управления может быть выполнен в напольном или навесном исполнении.
Системы могут работать автономно под управлением панельного компьютера или по командам от автоматизированной системы управления (АСУ) нефтебазы.
Плотномер производит измерение плотности и температуры нефтепродукта в резервуаре в нескольких точках по высоте уровня продукта, в соответствии с заданным алгоритмом.
Шкаф управления обеспечивает питанием устройство измерения, а также через барьеры искрозащитные обеспечивает искробезопасный уровень информационных цепей, а панельный компьютер управляет работой составных частей системы.
Корпус устройства измерения окрашивается по заказу заказчика.

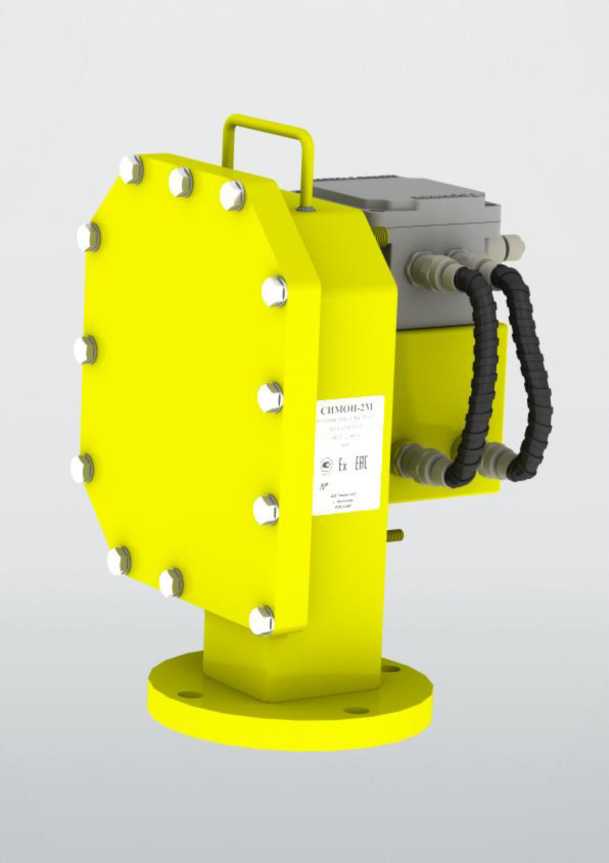

Общий вид устройства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид устройства измерений

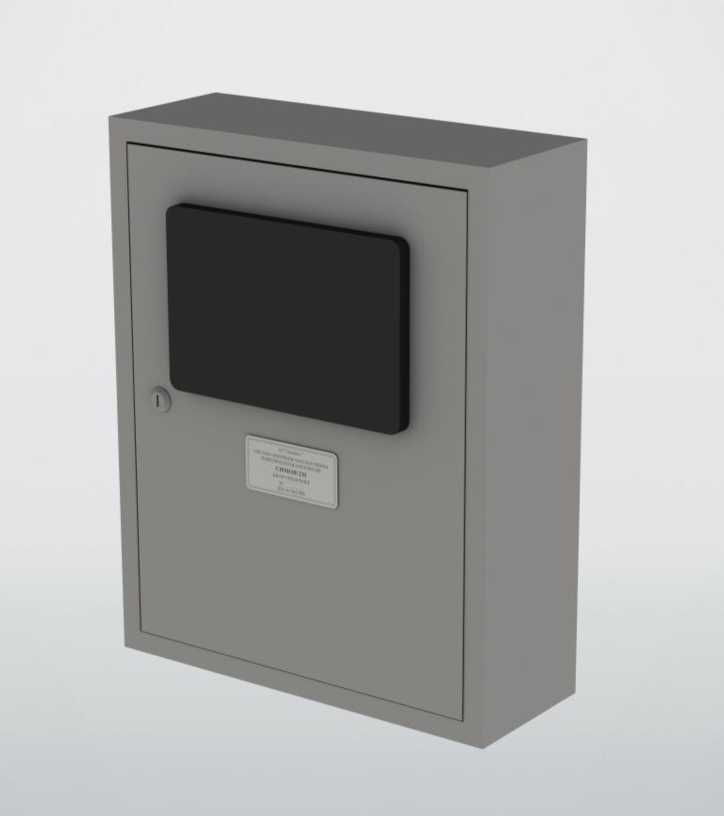

Общий вид шкафа управления представлен на рисунке 2.
Рисунок 2 - Общий вид шкафа управления
Нанесение знака поверки на средство измерений и его составные части не предусмотрено. Заводской номер системы в виде цифрового обозначения, состоящий из арабских цифр, наносятся на маркировочную табличку на корпусе устройства измерения в месте, указанном на рисунке 3 методом металлографики. Заводской номер устройства измерения в виде цифрового обозначения, состоящий из арабских цифр, наносятся на маркировочную табличку на корпусе устройства измерения в месте, указанном на рисунке 3 методом металлографики. Заводской номер шкафа управления в виде цифрового обозначения, состоящий из арабских цифр, наносятся на маркировочную табличку на корпусе шкафа управления в месте, указанном на рисунке 4 методом металлографики.
Место нанесения заводского номера системы
Место нанесения
заводского номера устройства измерения
Рисунок 3 - Место нанесения заводского номера системы и устройства измерения
Пломбирование систем и её составных частей не предусмотрено.
Программное обеспечение системы состоит из двух модулей: один встроенный программный модуль устанавливается в панельный компьютер, а другой встроенный программный модуль устанавливается в контроллер устройства измерения.
Программный модуль, встроенный в панельный компьютер, предназначен для:
- задания режимов работы устройств измерения;
- прием информации с устройств измерения;
- вычисления объема и массы;
- отображения измеренных параметров на встроенном мониторе;
- приема команд и передачи измеренных значений в управляющий контроллер АСУ;
Программный модуль, встроенный в контроллер устройства измерения, предназначен для:
- приема команд от панельного компьютера;
- управления работой привода, входящего в устройство измерения;
- измерения уровня нефтепродукта, СУГ, уровня подтоварной воды;
- приема измеренных значений плотности, температуры с плотномера;
- вычисления средних значений плотности и температуры;
- передачей по запросу измеренных значений в панельный компьютер.
Защита встроенного ПО от случайных и непреднамеренных изменений включает в себя вычисление контрольной суммы памяти программ и сравнение с референтным значением.
Программное обеспечение системы является метрологически значимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: - контроллера - панельного компьютера | simon2Mv609. hex simon2M. exe |
| Номер версии (идентификационный номер) ПО не ниже: - контроллера - панельного компьютера | 1.1 1.0 |
| Цифровой идентификатор ПО: - контроллера - панельного компьютера | e79fa71bb7d84075ddb458862ff216dc 302787ea63b5b29ddd98abe7d1d302ae |
Метрологические характеристики систем нормированы с учетом влияния программного обеспечения.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| СИМОН-2М-Н | СИМОН-2М-С | |
| Измеряемая среда | нефть, нефтепродукты | СУГ |
| Диапазон измерений уровня жидкости, мм | от 200 до 20000 | |
| Пределы допускаемой абсолютной погрешности измерений уровня жидкости 1), мм | ±1 (±3)1) | |
| Диапазон измерений уровня подтоварной воды, мм | от 3 (40)1) до 250 | |
| Пределы допускаемой абсолютной погрешности измерений уровня подтоварной воды, мм | ±2 | |
| Диапазон измерений плотности, кг/м3: - нефтепродуктов - жидкой фазы СУГ | от 630 до 1600 - | - от 420 до 700 |
| Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 | ±0,52) | |
| Диапазон измерений температуры контролируемой среды, °С | от -40 до +85 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 | |
| Пределы допускаемой относительной погрешности измерений массы нефти, нефтепродукта и жидкой фазы СУГ косвенным методом статических измерений, %: - до 200 т - от 200 до 160000 т | ± 0,65 ± 0,5 |
| Пределы допускаемой относительной погрешности измерений объема нефти, нефтепродукта и жидкой фазы СУГ косвенным методом статических измерений в диапазоне, %: - до 200 м3 - от 200 до 160000 м3 | ± 0,65 ± 0,5 |
| 1) - значение определяется заказом и записывается в паспорте системы. 2) - условия соблюдения значения погрешности приведены в описании типа плотномеров. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| «СИМОН-2М-Н» | «СИМОН-2М-С» | |
| Напряжение питания переменного тока, В | от 187 до 242 | |
| Потребляемая мощность, Вт, не более | 70 | |
| Температура окружающей среды для устройства измерения, °С | от -40 до +45 | |
| Температура окружающей среды для шкафа управления, °С | от 0 до +35 | |
| Атмосферное давление, кПа | от 84 до 106,7 | |
| Максимально допустимое давление внутри резервуара, МПа | 0,5 | 1,6 |
| Масса, кг, не более: - устройства измерения; - шкафа управления; | 40 50 | |
| Маркировка взрывозащиты: - устройство измерения - плотномер ПЛОТ-3Б-2 - шкаф управления | 1Ex db ia IIB T5 Gb 0 Ex ia IIB T5 Ga [Ex ia Ga] IIB | |
| Маркировка степени защиты: - устройство измерения - плотномер ПЛОТ-3Б-2 - шкаф управления | IP65 IP68 IP31 | |
| Габаритные размеры устройства измерения ШхВхД, мм, не более | 310х405х350 | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Срок службы, лет | 12 |
| Средняя наработка до отказа, ч, не менее | 25000 |
наносится на маркировочную табличку системы методом металлографики и титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерения массы и объема нефтепродуктов в резервуарах | СИМОН-2М | 1 шт. |
| Паспорт | АУТП.407625.003 ПС | 1 экз. |
| Паспорт (сводный) | АУТП.407625.003 ПС1 | 1 экз. 1) |
| Руководство по эксплуатации | АУТП.407625.003 РЭ | 1 экз.1) |
| 1) - одно на все системы | ||
приведены в разделе 2 «Использование по назначению» документа АУТП.407625.003 РЭ «Система измерения массы и объема нефтепродуктов в резервуарах СИМОН-2М. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств для средств измерения плотности»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерения температуры»;
АУТП.407625.003 ТУ. Системы измерения массы и объема нефтепродуктов в резервуарах СИМОН-2М. Технические условия.
