Государственный реестр средств измерений

Ротаметры NMX, 93633-24

93633-24
Ротаметры NMX (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов.
Карточка СИ
Номер в госреестре 93633-24
Наименование СИ Ротаметры
Обозначение типа СИ NMX
Изготовитель "Sinoto Instrument (Suzhou) Co., Ltd.", КНР
Год регистрации 2024
Срок свидетельства 30.10.2029
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Ротаметры NMX (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов.

Описание

Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.

Ротаметры состоят из вертикальной конической измерительной трубки, в которой свободно перемещается вверх и вниз поплавок специальной формы (в зависимости от применения). Измеряемая среда движется по трубке снизу-вверх, вынуждая тем самым поплавок подняться на определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы, действующие на поплавок (сила гравитации, выталкивающая сила и напор потока), уравновесились. Детали ротаметров могут быть изготовлены с коррозионно-устойчивым покрытием или из коррозионно-устойчивых материалов. Детали ротаметров, соприкасающиеся с жидкостью, изготовлены из материалов, не снижающих качество жидкости, стойких к её воздействию в пределах рабочего диапазона температур.

Положение поплавка передается на индикатор магнитным или индукционным способом.

Ротаметры выпускаются в следующих моделях: NMX1000, NMX2000 и NMX3000 торговой марки Sinoto®.

NMX1000 и NMX3000 - имеют механическое отсчетное устройство стрелочного типа, которые могут быть укомплектованы индуктивными переключателями сигнализации предельных значений объемного расхода.

NMX2000 могут изготавливаться с механическим отсчетным устройством стрелочного типа - NMX2F000 или с дисплеем на базе жидких кристаллов (далее - дисплей) - NMX2D000, которые могут быть укомплектованы:

- индуктивными переключателями сигнализации предельных значений объемного расхода;

- преобразователем с или без индуктивных переключателей сигнализации предельных значений объемного расхода, имеющим выходной унифицированный аналоговый сигнал постоянного тока и выходной цифровой сигнал с использованием протокола передачи данных HART для передачи измерительной информации во внешние измерительные системы.

Общий вид ротаметров представлен на рисунке 1. Заводской номер ротаметров наносится в буквенно-цифровом формате на металлическую пластину (шильдик) методом лазерной гравировки, которая крепится на корпусе ротаметра. Внешний вид пластины (шильдика) и показан на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.

В ротаметре предусмотрено место пломбировки. Пломбировка ротаметров осуществляется с помощью свинцовой (пластиковой) пломбы и проволоки. Схема пломбировки указана на рисунке 3.

NMX2D000

NMX1000

NMX2F000

NMX3000

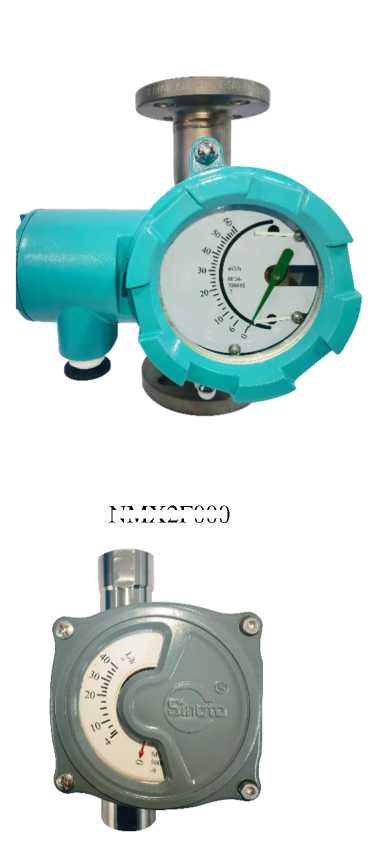

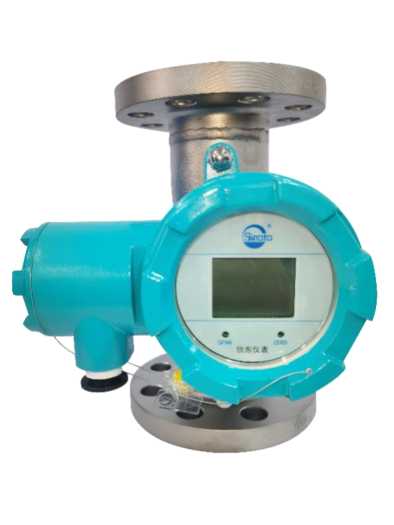

Рисунок 1 - Внешний вид ротаметров.

Точность: ±1,5%

Защита: IP65

Диапазон расхода: C40-400J л/ч Размер присоединения: Г

Взрывозащита: 1 Ex db ЦС Тб СЬ С ертифи кат: еаэс kz 7500361.01.01.07672 Даза изготовления: №2024

Тип: NMX2000

Mwwii.:NMX2Flll-A2R&312®VEiaaNPyZZ 11оминальный диаметр: DN25 Номинальное давление: 2МПа

Номер бирки: FT-A1002

Заводской помер: SF23-50888-l-l«r

Ротаметр

Sionto Instrument (Suzhou) Со., Ltd.

PAJ 2015FSJ2-32

2015F572-32

Тип: NMX1W0

Модель: NMX1111-A5RF1-U2

Номинальный диаметр: DN15

Номинальное давление: Class 300

Номер бирки: FT-A1005 Заводской номер: SF23-50888-3-1

Диапазон расхода: (20-200) л/ч

Размер присоединения: 1/2”

Точность: ±1,5%

Защита: ГР65

Дата изготовления: 042024

Ротаметр

Sionto Instrument (Suzhou) Со., Ltd.

NMX2000

NMX1000/ NMX3000

Место нанесения заводского номера

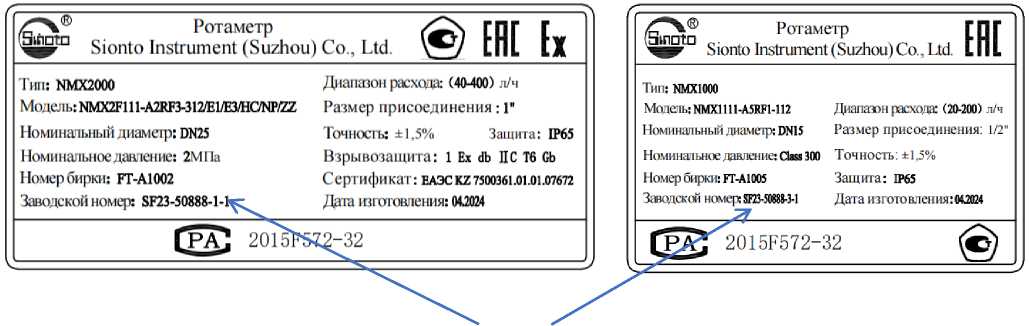

Рисунок 2 - Место нанесения заводского номера.

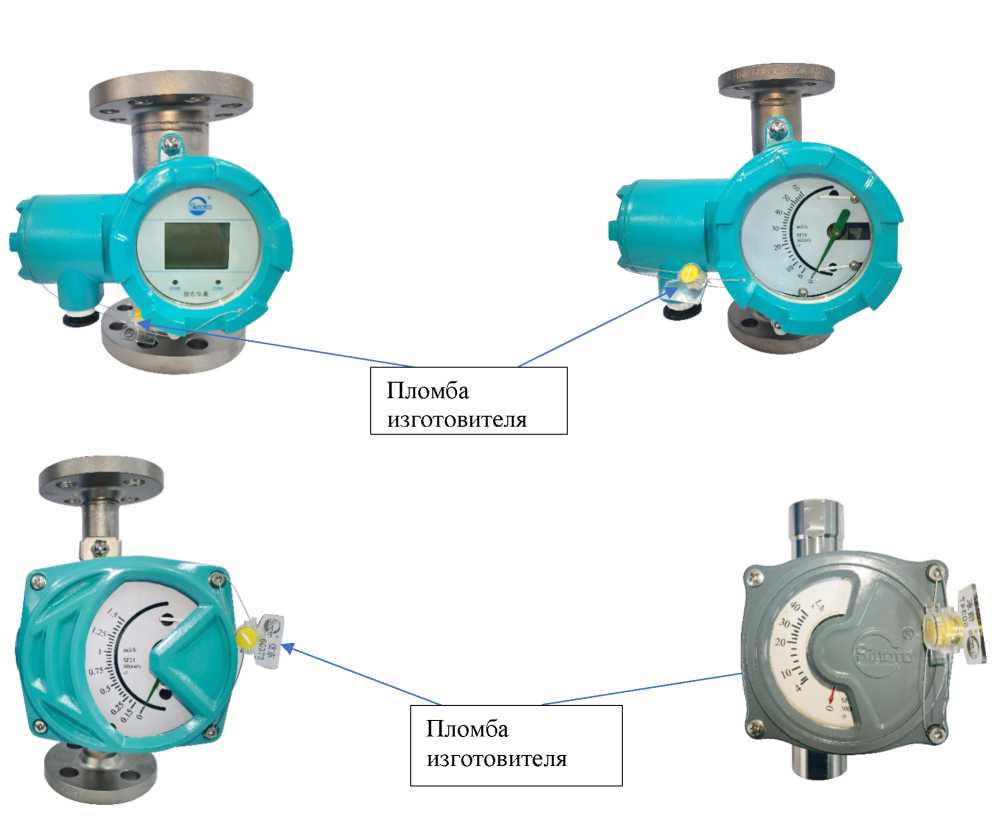

Рисунок 3 - Схема пломбирования.

Программное обеспечение

Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации ротаметров, осуществляет расчет объемного расхода жидкости и газа. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированные сигналы.

Конструкция ротаметров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.0072014.

Таблица 1 - Идентификационные данные программного обеспечения ротаметра

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Xd

Номер версии (идентификационный номер) ПО

S-9.x

Примечание - Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть.

Технические характеристики

Таблица 2 - Метрологические характеристики ротаметров

Наименование характеристики

Значение

Модель ротаметра

NMX1000

NMX2000

NMX3000

Пределы допускаемой приведённой (к верхнему пределу диапазона измерений) погрешности измерений объёмного расхода среды, %

±1,5

±1,01); ±1,52)

±2,5

Пределы допускаемой основной приведенной к верхнему пределу токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал, %

±1,0

Пределы допускаемой дополнительной приведенной к верхнему пределу токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал при отклонении температуры окружающей среды от 20 °С на каждые 10 °С, %

±1,0

Параметры измеряемой среды:

- температура, °С

- давление измеряемой среды, МПа, не более

от -196 до +400

42

от -196 до +400

42

от -40 до +200

20

1) для NMX2D000

2) для NMX2F000

Таблица 3 - Метрологические характеристики моделей NMX1000; NMX2000

Номинальный диаметр, DN

Код поплавка

Верхний предел диапазона измерений объемного расхода

динамический диапазон 10:1

жидкости, дм3/ч

газа, м3/ч

15

OA

10

-

OB

16

0,5

1A

25

0,7

1B

50

1,5

1C

70

2

1D

80

2,5

1E

100

3

1F

120

4

1G

200

5

1H

250

7

1J

350

9

1K

450

10

1L

500

12

1M

600

16

1N

900

25

1P

1200

35

1Q

1600

45

1R

1800

50

25

3A

2000

60

3B

4500

100

3C

6000

120

3D

-

160

40

4A

7000

200

4B

9000

250

4C

10000

350

50

5A

12000

320

5B

16000

400

5C

20000

-

80

7B

20000

500

7C

25000

600

7D

35000

1000

7E

50000

1200

100

8B

75000

1600

8C

100000

2000

150

15A

100000

-

15B

150000

-

15C

-

3000

Таблица 4 - Метрологические характеристики моделей NMX3000

Номинальный диаметр, DN

Код поплавка

Диапазон измерений объемного расхода

динамический диапазон 10:1

жидкости, дм3/ч

газа, м3/ч

15

90462

-

от 0,081 до 0,678

20

90463

-

от 0,48 до 5,0

15

90426

от 5 до 30

-

20

90427

от 22 до 300

-

Таблица 5 - Технические характеристики ротаметров NMX

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

NMX1000

NMX2000

NMX3000

- относительная влажность при температуре 35 °С, %, не более

- атмосферное давление, кПа

от -80 до +120 от -40 до +701) от -80 до +1202) от -80 до +80 98

от 84,0 до 106,7

Выходные сигналы: токовый, мА дискретный, л/имп.

от 4 до 20 0,001; 1; 1000

Маркировка взрывозащиты

0Ex ia IIC T6 Ga

1Ex db IIC T6 Gb Ex tb IIIC T85°C Db

Напряжение питания постоянного тока, В

от 12 до 32

Масса, кг, не более:

NMX1000

NMX2000

NMX3000

44,5 46

5

1) для NMX2D000

2) для NMX2F000

Таблица 6 - Показатели надёжности

Наименование параметра

Значение

Средняя наработка на отказ, ч

306600

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на информационную табличку (шильдик) корпуса ротаметра методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Ротаметр

NMX

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в п. 10.3 руководства по эксплуатации «Ротаметры NMX».

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Техническая документация «Sinoto Instrument (Suzhou) Co., Ltd.», КНР.
