| Номер в госреестре | 93634-24 |
| Наименование СИ | Индикаторы часового типа |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью Торговый дом "ИТО-Туламаш" (ООО ТД "ИТО-Туламаш"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 30.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы часового типа (далее по тексту индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства (для индикаторов с отсчетом по круговой шкале) или в пропорциональные изменения напряжения в электрической схеме блока индикации с последующим выводом результатов перемещений измерительного стержня на дисплей цифрового отсчетного устройства (для индикаторов с цифровым отсчетным устройством).
Индикаторы изготавливаются следующий моделей:
- ИЧ - индикаторы часового типа с перемещением измерительного стержня параллельно шкале;
- ИТ - индикаторы часового типа с перемещением измерительного стержня перпендикулярно шкале;
- ИЧЦ - индикаторы с цифровым отсчетным устройством с перемещением измерительного стержня параллельно шкале.
Индикаторы моделей ИЧ и ИТ представляют собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала индикаторов вращается посредством подвижного ободка.
Индикаторы модели ИЧЦ представляют собой корпус с жидкокристаллическим экраном на передней панели индикаторов для вывода результатов измерений.
В корпус индикаторов модели ИЧЦ встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (ON/OFF), установки нуля (ZERO), выбора режима единиц измерений мм/дюйм (mm/in).
Питание индикаторов модели ИЧЦ осуществляется от встроенного элемента питания.
Индикаторы модели ИЧ и ИТ могут быть оснащены передвижными указателями пределов поля допуска.
Индикаторы могут изготавливаться с ушком для крепления и дополнительной задней стенкой индикатора с ушком для крепления.
Индикаторы отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), длиной измерительного стержня, диаметром и цветом циферблата, внешним видом, материалом изготовления подвижного ободка (пластмассовый или металлический).
[лл] (S&
Товарный знак , или наносится на паспорт индикаторов
типографским методом, на циферблат или корпус отсчетного устройства краской или лазерной маркировкой.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус индикатора краской, лазерной маркировкой или в виде наклейки в местах, указанных на рисунках 19-20.
Цвета корпуса отсчетного устройства и кнопок управления не влияют на метрологические характеристики индикатора и могут быть изменены изготовителем.
Возможность нанесения знака поверки на средство измерений отсутствует.

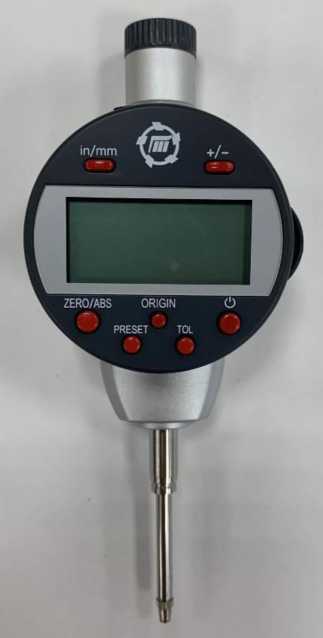

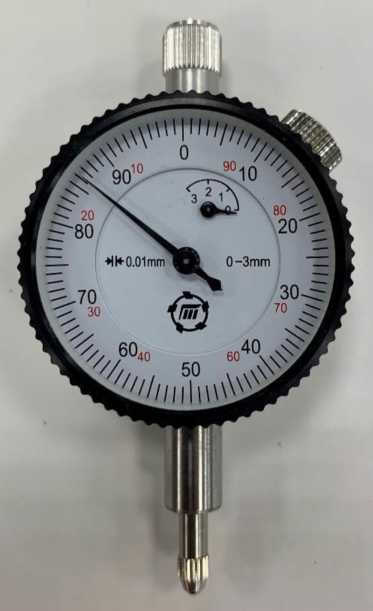

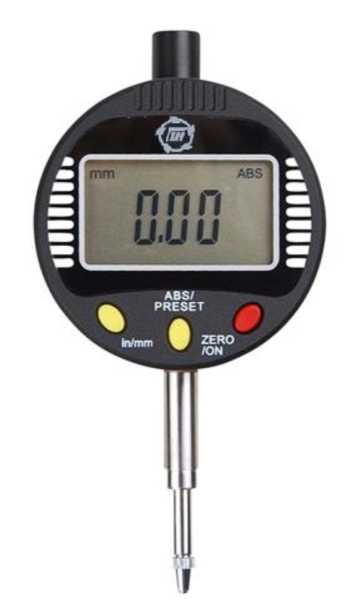

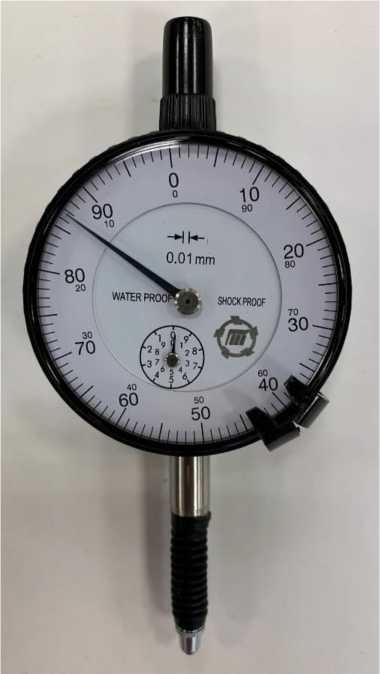

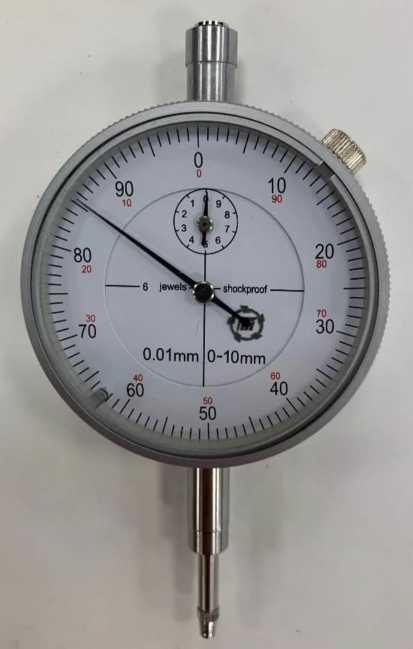

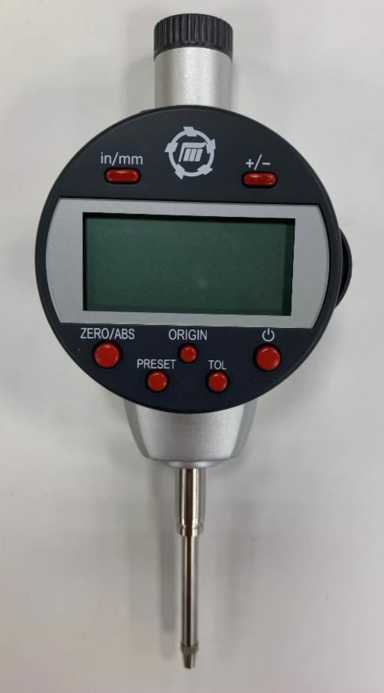

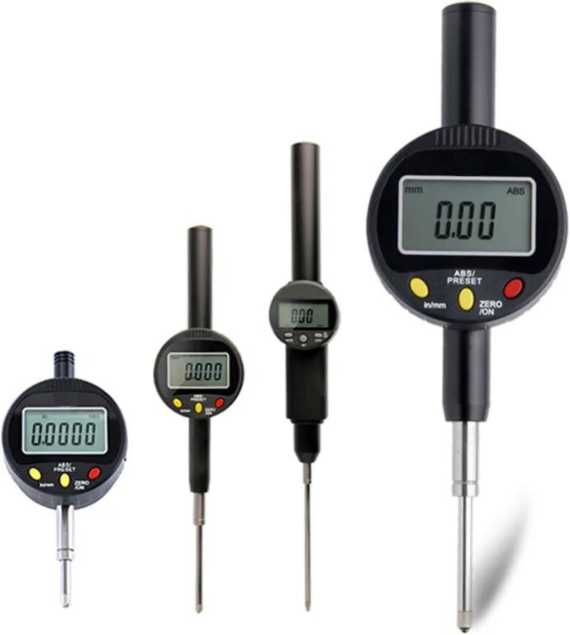

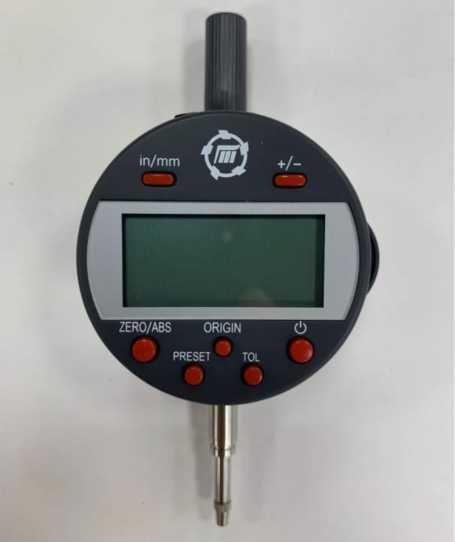

Общий вид индикаторов указан на рисунках 1-18.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

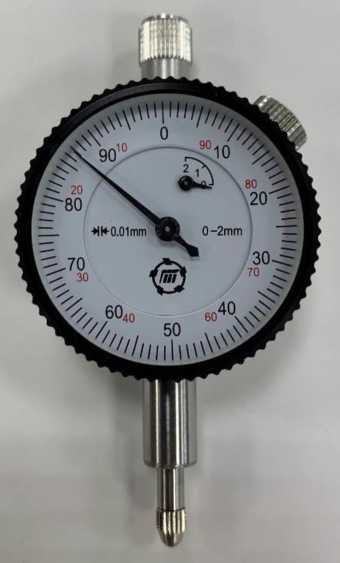

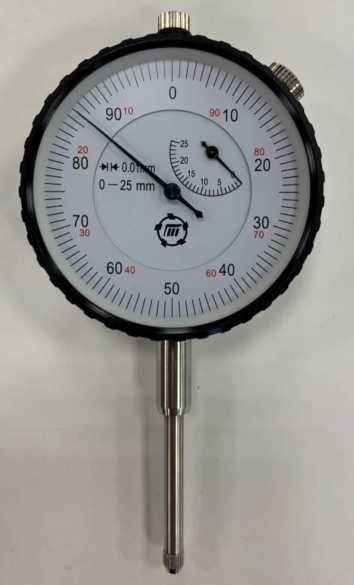

Рисунок 1 - Общий вид индикаторов модели ИЧ
Рисунок 2 - Общий вид индикаторов модели ИЧ

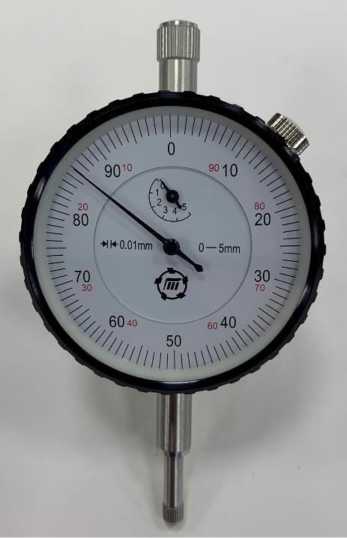

Рисунок 3 - Общий вид индикаторов модели ИЧ
Рисунок 4 - Общий вид индикаторов модели ИЧ

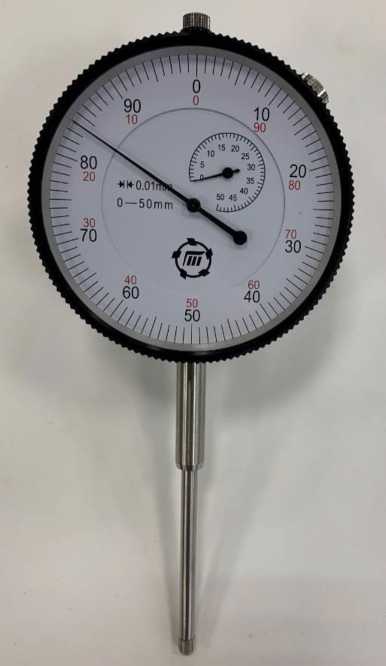

Рисунок 5 - Общий вид индикаторов модели ИЧ
Рисунок 6 - Общий вид индикаторов модели ИЧ
Рисунок 7 - Общий вид индикаторов модели ИЧ

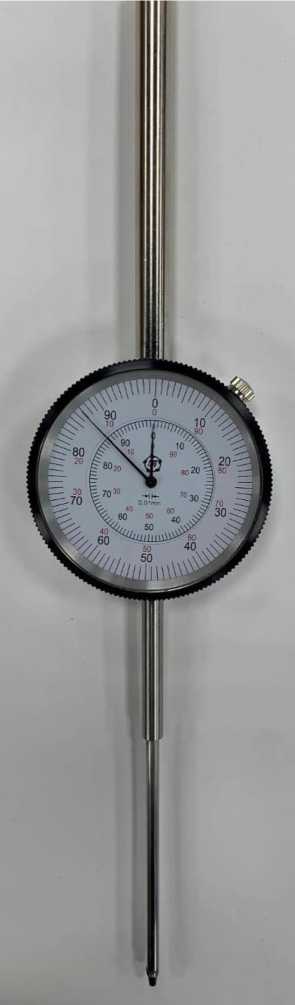

Рисунок 8 - Общий вид индикаторов модели ИЧ

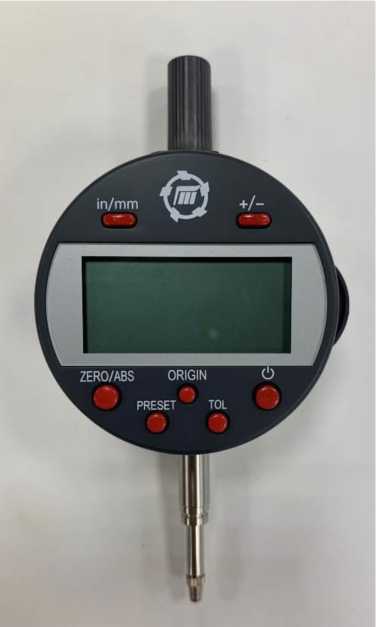

Рисунок 10 - Общий вид индикаторов модели ИЧЦ

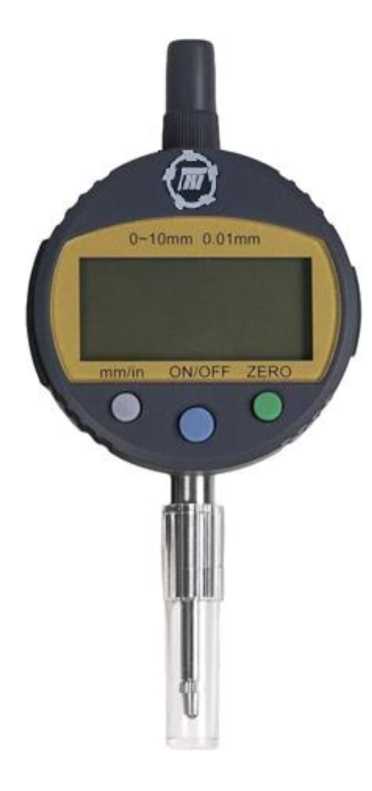

Рисунок 11 - Общий вид индикаторов модели ИЧЦ
Рисунок 13 - Общий вид индикаторов модели ИЧЦ
Рисунок 14 - Общий вид индикаторов модели ИЧЦ
Рисунок 15 - Общий вид индикаторов модели ИЧЦ

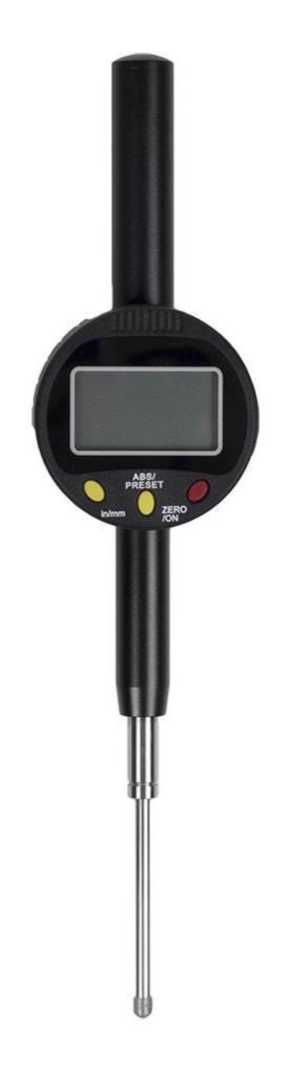

Рисунок 17 - Общий вид индикаторов модели ИЧЦ
Рисунок 18 - Общий вид индикаторов модели ИЧЦ
Места нанесений заводского номера

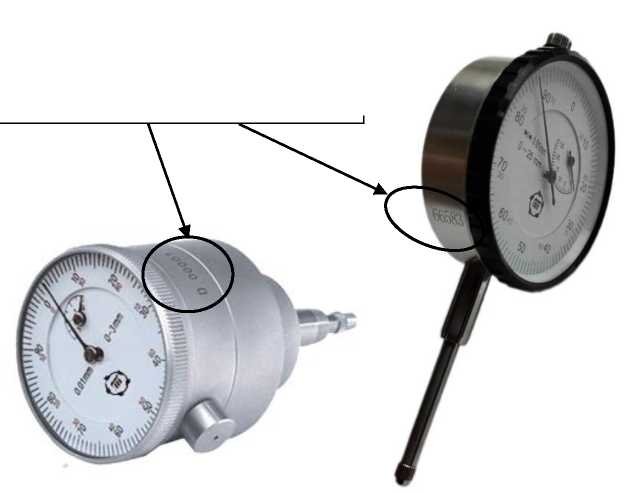

Рисунок 19 - Места нанесений заводского номера
Место нанесения заводского номера
Рисунок 20 - Место нанесения заводского номера
Таблица - Основные метрологические характеристики индикаторов моделей ИЧ и ИТ
| Модель | Модифика ция | Диапазон измерений, мм | Цена деления, мм | Наибольшая разность погрешностей, мкм | Размах показаний, мкм, не более | Вариация показаний, мкм, не более | ||
| на любом участке диапазона, мм | на всем диапазоне | |||||||
| 0,1 | 1,0 | |||||||
| ИЧ | ич-1 | От 0 до 1 | 0,01 | 9 | - | 18 | 5 | 5 |
| ИЧ-2 | От 0 до 2 | 0,01 | 9 | 15 | 18 | 5 | 5 | |
| ИЧ-3 | От 0 до 3 | 0,01 | 9 | 18 | 18 | 5 | 5 | |
| ИЧ-4 | От 0 до 4 | 0,01 | 9 | 18 | 18 | 5 | 5 | |
| ИЧ-5 | От 0 до 5 | 0,01 | 9 | 18 | 24 | 5 | 5 | |
| ИЧ-6 | От 0 до 6 | 0,01 | 9 | 18 | 24 | 5 | 5 | |
| ИЧ-8 | От 0 до 8 | 0,01 | 9 | 18 | 24 | 5 | 5 | |
| ИЧ-10 | От 0 до 10 | 0,01 | 9 | 18 | 25 | 5 | 7 | |
| ИЧ-15 | От 0 до 15 | 0,01 | 15 | 22 | 33 | 7 | 7 | |
| ИЧ-20 | От 0 до 20 | 0,01 | 15 | 22 | 37 | 9 | 7 | |
| ИЧ-25 | От 0 до 25 | 0,01 | 15 | 22 | 52 | 9 | 10 | |
| ИЧ-30 | От 0 до 30 | 0,01 | 15 | 22 | 52 | 9 | 10 | |
| ИЧ-40 | От 0 до 40 | 0,01 | 15 | 22 | 60 | 9 | 12 | |
| ИЧ-50 | От 0 до 50 | 0,01 | 15 | 22 | 60 | 9 | 12 | |
| ИЧ-80 | От 0 до 80 | 0,01 | 15 | 22 | 75 | 9 | 13 | |
| ИЧ-100 | От 0 до 100 | 0,01 | 15 | 22 | 75 | 9 | 13 | |
| ИТ | ИТ-2 | От 0 до 2 | 0,01 | 6 | 10 | 12 | 3 | 3 |
| ИТ-3 | От 0 до 3 | 0,01 | 9 | 18 | 18 | 5 | 5 | |
| ИТ-5 | От 0 до 5 | 0,01 | 9 | 18 | 24 | 5 | 5 | |
Таблица 2 - Основные метрологические характеристики индикаторов модели ИЧЦ
| Модель | Модификация | Диапазон измерений, мм | Шаг дискретности, мм | Наибольшая разность погрешностей на всем диапазоне, мкм | Размах показаний, мкм, не более |
| 1 | 2 | 3 | 4 | 5 | 6 |
| ИЧЦ | ИЧЦ-5 | От 0 до 5 | 0,01 | 30 | 10 |
| ИЧЦ-5 | От 0 до 5 | 0,001 | 5 | 1 | |
| ИЧЦ-5 | От 0 до 5 | 0,005 | 10 | 5 | |
| ИЧЦ-10 | От 0 до 10 | 0,01 | 30 | 10 | |
| ИЧЦ-10 | От 0 до 10 | 0,001 | 8 | 1 | |
| ИЧЦ-10 | От 0 до 10 | 0,002 | 10 | 2 | |
| ИЧЦ-10 | От 0 до 10 | 0,005 | 15 | 5 | |
| ИЧЦ-12,5 | От 0 до 12,5 | 0,01 | 30 | 10 | |
| ИЧЦ-12,5 | От 0 до 12,5 | 0,001 | 8 | 1 | |
| ИЧЦ-12,5 | От 0 до 12,5 | 0,002 | 10 | 2 | |
| ИЧЦ-12,5 | От 0 до 12,5 | 0,005 | 15 | 5 | |
| ИЧЦ-12,7 | От 0 до 12,7 | 0,01 | 30 | 10 | |
| ИЧЦ-12,7 | От 0 до 12,7 | 0,001 | 8 | 1 | |
| ИЧЦ-12,7 | От 0 до 12,7 | 0,002 | 10 | 2 | |
| ИЧЦ-12,7 | От 0 до 12,7 | 0,005 | 15 | 5 | |
| ИЧЦ-25 | От 0 до 25 | 0,01 | 30 | 10 | |
| ИЧЦ-25 | От 0 до 25 | 0,001 | 8 | 1 | |
| ИЧЦ-25 | От 0 до 25 | 0,002 | 10 | 2 | |
| ИЧЦ-25 | От 0 до 25 | 0,005 | 15 | 5 | |
| ИЧЦ-30 | От 0 до 30 | 0,01 | 30 | 10 | |
| ИЧЦ-30 | От 0 до 30 | 0,001 | 8 | 1 | |
| ИЧЦ-30 | От 0 до 30 | 0,002 | 10 | 2 | |
| ИЧЦ-30 | От 0 до 30 | 0,005 | 15 | 5 | |
| ИЧЦ-50 | От 0 до 50 | 0,01 | 50 | 10 | |
| ИЧЦ-50 | От 0 до 50 | 0,001 | 9 | 1 | |
| ИЧЦ-50 | От 0 до 50 | 0,002 | 10 | 2 | |
| ИЧЦ-50 | От 0 до 50 | 0,005 | 25 | 5 | |
| ИЧЦ-100 | От 0 до 100 | 0,01 | 50 | 10 | |
| ИЧЦ-100 | От 0 до 100 | 0,001 | 15 | 1 | |
| ИЧЦ-100 | От 0 до 100 | 0,002 | 20 | 2 | |
| ИЧЦ-100 | От 0 до 100 | 0,005 | 30 | 5 |
Таблица 3 - Измерительное усилие и его колебание
| Модель | Модификация | Измерительное усилие, Н, не более | Колебание измерительного усилия, Н, не более |
| ИЧ | ич-1 | 1,5 | 0,4 |
| ИЧ-2 | 1,5 | 0,4 | |
| ич-з | 1,5 | 0,6 | |
| ИЧ-4 | 1,5 | 0,6 | |
| ИЧ-5 | 1,5 | 0,6 | |
| ИЧ-6 | 1,5 | 0,6 | |
| ИЧ-8 | 1,5 | 0,6 | |
| ИЧ-10 | 1,5 | 0,6 | |
| ИЧ-15 | 1,5 | 0,6 | |
| ИЧ-20 | 3,0 | 1,8 | |
| ИЧ-25 | 3,0 | 1,8 | |
| ИЧ-30 | 3,0 | 1,8 | |
| ИЧ-40 | 3,0 | 1,8 | |
| ИЧ-50 | 5,0 | 1,8 | |
| ИЧ-80 | 5,0 | 2,0 | |
| ИЧ-100 | 5,0 | 2,0 | |
| ИТ | ИТ-2 | 1,5 | 0,6 |
| ИТ-3 | 1,5 | 0,6 | |
| ИТ-5 | 1,5 | 0,6 | |
| ИЧЦ | ИЧЦ-5 | 1,5 | 0,6 |
| ИЧЦ-10 | 1,5 | 0,6 | |
| ИЧЦ-12,5 | 1,5 | 0,6 | |
| ИЧЦ-12,7 | 1,5 | 0,6 | |
| ИЧЦ-25 | 3,0 | 1,8 | |
| ИЧЦ-30 | 3,0 | 1,8 | |
| ИЧЦ-50 | 5,0 | 1,8 | |
| ИЧЦ-100 | 5,0 | 2,0 |
Таблица 4 - Габаритные размеры и масса
| Модель | Модификация | Габаритные размеры: Длина х Ширина (диаметр циферблата) х Высота (без ушка), мм, не более | Масса, кг, не более |
| 1 | 2 | 3 | 4 |
| ИЧ | ИЧ-1 | 80х42х21 | 0,10 |
| ИЧ-2 | 80х42х21 | 0,10 | |
| ИЧ-З | 120х60х25 | 0,19 | |
| ИЧ-4 | 80х42х21 | 0,10 | |
| ИЧ-5 | 120х60х25 | 0,19 | |
| ИЧ-6 | 80х42х21 | 0,10 | |
| ИЧ-8 | 85х42х21 | 0,12 |
Продолжение таблицы 4
| 1 | 2 | 3 | 4 |
| ИЧ | ИЧ-10 | 130х80х25 | 0,25 |
| ИЧ-15 | 120х60х25 | 0,25 | |
| ИЧ-20 | 120х60х25 | 0,25 | |
| ИЧ-25 | 135х60х25 | 0,25 | |
| ИЧ-30 | 133х60х25 | 0,25 | |
| ИЧ-40 | 255х80х38 | 0,38 | |
| ИЧ-50 | 260х80х38 | 0,38 | |
| ИЧ-80 | 420х80х38 | 0,50 | |
| ИЧ-100 | 420х80х38 | 0,50 | |
| ИТ | ИТ-2 | 80х42х25 | 0,10 |
| ИТ-3 | 80х42х25 | 0,10 | |
| ИТ-5 | 80х42х25 | 0,10 | |
| ИЧЦ | ИЧЦ-5 | 120х42х25 | 0,15 |
| ИЧЦ-10 | 140х62х34 | 0,20 | |
| ИЧЦ-12,5 | 140х62х45 | 0,20 | |
| ИЧЦ-12,7 | 140х62х45 | 0,20 | |
| ИЧЦ-25 | 183х62х50 | 0,25 | |
| ИЧЦ-30 | 183х62х50 | 0,25 | |
| ИЧЦ-50 | 250х62х46 | 0,29 | |
| ИЧЦ-100 | 412х62х53 | 0,36 |
Таблица 5 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более | от + 15 до +25 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Индикатор часового типа | - | 1 шт. |
| Элемент питания (для индикаторов модели ИЧЦ) | - | 1 шт. |
| Ушко для крепления (по дополнительному заказу) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 6 «Порядок работы» паспорта индикаторов.
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 1305-1-2023 «Индикаторы часового типа. Технические условия».
