| Номер в госреестре | 93640-24 |
| Наименование СИ | Системы измерений температуры цифровые |
| Обозначение типа СИ | АИС-ЦСТ |
| Изготовитель | Общество с ограниченной ответственностью "Адаптивные инженерные системы" (ООО "АИС"), г. Пенза |
| Год регистрации | 2024 |
| Срок свидетельства | 30.10.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений температуры цифровые АИС-ЦСТ (далее - системы) предназначены для непрерывных многоканальных измерений, сбора, хранения и анализа данных о температуре сыпучих продуктов в зернохранилищах с целью обеспечения безопасности технологического процесса хранения зерна, а также для обеспечения сохранности качественных показателей хранящегося зерна.
Принцип действия систем заключается в преобразовании температуры датчиками в цифровой код с последующей его обработкой и передачей на персональный компьютер со специализированным программным обеспечением.
Системы обеспечивают выполнение следующих основных функций:
- непрерывное многоканальное измерение температуры сыпучих продуктов;
- выявление очагов самосогревания зерна на ранней стадии возникновения;
- отслеживание динамики изменения температуры сыпучих продуктов;
- сбор, обработка, хранение и отображение результатов измерений температуры.
Системы имеют проектно-компонуемую конструкцию. Нижний уровень систем представлен первичными измерительными преобразователями (датчиками температуры), конструктивно объединенными в цифровые термоподвески (далее - ЦТ). Средний уровень систем представлен блоками опроса и преобразования (далее - БОП) с размещенными в них устройствами коммутации, распределения, преобразования и передачи сигналов измерительной информации. Верхний уровень систем представлен специализированным программным обеспечением, установленным на персональном компьютере с ОС Windows. Также система может комплектоваться по отдельному заказу измерительным каналом температуры повышенной точности, состоящим из цифровой термоподвески повышенной точности (далее - ЦТПТ), пульта для проверки термоподвесок и персонального компьютера (ноутбука) с установленным на нём специализированным программным обеспечением.
Структурная схема систем приведена на рисунке 1.
Внешний вид систем с указанием мест нанесения знака утверждения типа и заводского номера, представлен на рисунках 2-3. Внешний вид ЦТПТ и пульта для проверки термоподвесок представлен на рисунке 4.
Пломбирование систем от несанкционированного доступа не предусмотрено.
Знак поверки непосредственно на системы не наносится.
Заводской номер систем в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на дверцу каждого БОП в виде наклейки.

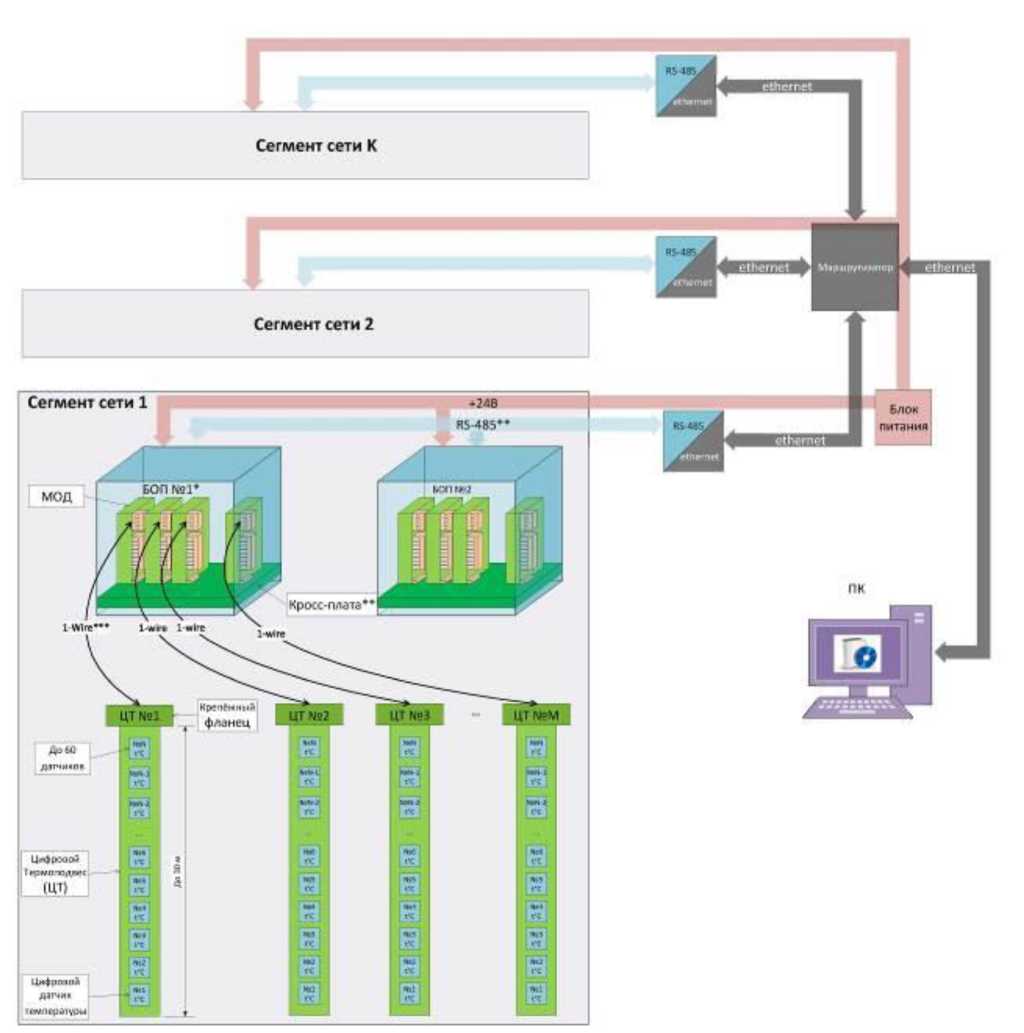

Рисунок 1 - Структурная схема систем

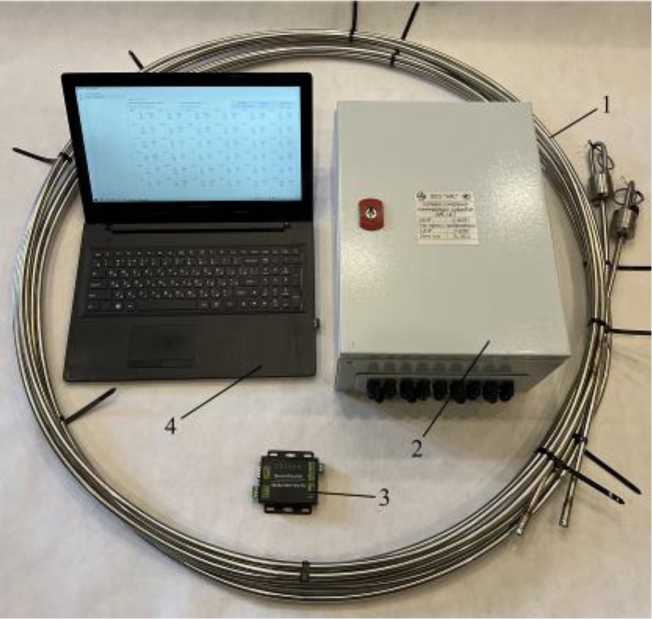

Рисунок 2 - Внешний вид систем: 1 - цифровые термоподвески; 2 - блок опроса и преобразования; 3 - преобразователь интерфейсов; 4 - персональный компьютер (ноутбук) с установленным программным обеспечением
Рисунок 3 - Места нанесения: 1- заводского номера; 2 - знака утверждения типа

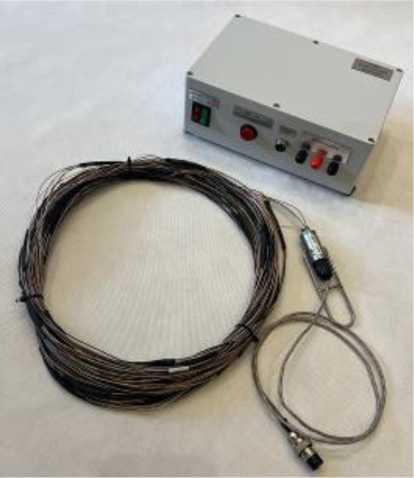

Рисунок 4 -ЦТПТ и пульт для проверки термоподвесок
Программное обеспечение (далее - ПО) систем включает встроенное и внешнее ПО.
Встроенное ПО установлено в БОП и не разделено на метрологически значимое и незначимое.
Внешнее ПО устанавливается на персональный компьютер (ноутбук) и включает в себя:
- «АИС-термометрия» RU^CHB.62.01.29-01, осуществляющее сбор, обработку и представление информации, полученной по интерфейсу типа RS-485 от маршрутизатора или преобразователя интерфейсов, на ноутбук;
- «ТеплоWizard» RUbCHB.62.01.29-02, используемое для настройки и проведения первичной и периодической поверки совместно с пультом, ноутбуком и ЦТПТ.
Внешнее ПО разделено на метрологически значимое и незначимое.
Идентификационные данные встроенного метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного метрологически значимого ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | mod_fw_v1.0.hex |
| Номер версии (идентификационный номер ПО) | v1.0 |
Идентификационные данные внешнего метрологически значимого ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные внешнего метрологически значимого ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | DS18B20_TCmpt.dll |
| Номер версии (идентификационный номер ПО) | v1.0 |
| Цифровой идентификатор ПО | 882831BE68E6EF23F8E64B5338C3B355 |
| Алгоритм подсчёта контрольной суммы | MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -10 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1,5 |
| Диапазон измерений температуры измерительным каналом температуры повышенной точности, °С | от +5 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры измерительным каналом температуры повышенной точности, °С | ±0,5 |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов, шт. | от 1 до 65535 |
| Диапазон показаний температуры, °С | от -40 до +70 |
| Количество датчиков, шт.: - в составе одной ЦТ - в составе ЦТПТ | от 1 до 60 от 2 до 60 |
| Шаг расположения датчиков, м: - на ЦТ (кратно 0,5) - на ЦТПТ | от 0,5 до 4,5 0,5 |
| Габаритные размеры: - длина ЦТ, м - длина ЦТПТ, м - БОП (высотахширинахдлина), мм, не более | от 0,9 до 30,1 от 0,9 до 30,1 400х300х200 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +25 °С, % - атмосферное давление, кПа | от -40 до +70 до 80 от 84 до 106 |
| Параметры электропитания: - БОП, ЦТ, преобразователя интерфейсов, маршрутизатора, эталонного измерительного канала температуры: - напряжение питания постоянного тока, В - персонального компьютера (ноутбука): - напряжение питания переменного тока, В - частота, Гц | от 22 до 26 от 187 до 242 от 49 до 51 |
наносится методом электрохимического травления на маркировочную наклейку систем, а также типографским способом в верхний левый угол титульного листа паспорта и руководства по эксплуатации.
Комплект поставки систем представлен в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Цифровая термоподвеска ЦТ-ХХ-YY-ZZ 1) | БСНВ.405229.001 | 2) |
| Блок опроса и преобразования БОП | БСНВ.468367.001 | 2) |
| Преобразователь интерфейсов RS-485/Ethernet | _ | 2) |
| Маршрутизатор | _ | 3) |
| Персональный компьютер (ноутбук) | _ | 1 шт. |
| Программное обеспечение ПО1 | RU.ECHB.62.01.29-01 | 1 шт. |
| Цифровая термоподвеска повышенной точности ЦТПТ-XX-YY 1) | БСНВ.401359.002 | 1 шт. 4) |
| Пульт для проверки термоподвесок | БСНВ.441461.001 | 1 шт. 4) |
| Программное обеспечение ПО2 | RU.ECHB.62.01.29-02 | 1 шт. 4) |
| Руководство по эксплуатации | БСНВ.421457.001 РЭ | 1 экз. |
| Паспорт | БСНВ.421457.001 ПС | 1 экз. |
| Наименование | Обозначение | Количество |
| Примечания: 1) XX - длина термоподвески, м; YY - количество датчиков, шт.; ZZ - вариант крепления 2) в зависимости от заказа 3) система комплектуется маршрутизатором, если проект предполагает поставку более 1-го преобразователя интерфейсов 4) по отдельному заказу | ||
приведены в подразделе 1.5 «Устройство и работа» и в разделе 2 «Использование по назначению» документа БСНВ.421457.001 РЭ «Система измерений температуры цифровая АИС-ЦСТ. Руководство по эксплуатации»
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
БСНВ.421457.001 ТУ. Системы измерений температуры цифровые АИС-ЦСТ.
Технические условия.
