| Номер в госреестре | 93641-24 |
| Наименование СИ | Вискозиметры MudLabIns |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Индивидуальный предприниматель Дягелев Виталий Викторович (ИП Дягелев В.В.), г. Омск |
| Год регистрации | 2024 |
| Срок свидетельства | 30.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры MudLablns (далее - вискозиметры) предназначены для измерений динамической вязкости жидкостей.
Принцип действия вискозиметров основан на измерении величины напряжения сдвига исследуемой жидкости с помощью торсионной пружины под действием на боб крутящего момента, возникающего при вращении ротора с постоянной частотой. Исследуемая жидкость находится в кольцевом зазоре между ротором, вращающимся с заданной частотой, и бобом. Тормозной момент на бобе, возникающий от вязкости исследуемой жидкости, передается на торсионную пружину, по углу закручивания которой в соответствии с напряжением сдвига, определяется вязкостью исследуемой жидкости. Диапазон измерений динамической вязкости зависит от геометрии (размера и формы) применяемой измерительной системы (ротор-боб), от частоты вращения, а также от выбранной торсионной пружины.
Конструктивно вискозиметры состоят из измерительного блока, измерительной системы (ротор-боб), представляющей собой коаксиальные цилиндры, штатива и стакана для пробы жидкости. Корпус вискозиметра изготавливают из металла или АБС-пластика, окрашиваемого в цвета, которые определяет изготовитель.
Вискозиметры изготавливаются в следующих модификациях: RheoMud-8SH, RheoMud-8SE, RheoMud-12SM, RheoMud-UNO, которые отличаются способом управления и индикации результатов измерений, возможностью предустановки режимов измерений и частотами вращения ротора.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, обеспечивающий идентификацию каждого экземпляра средств измерений, нанесен на алюминиевую маркировочную табличку, расположенную на корпусе вискозиметров, типографским способом или методом лазерной гравировки.
Знак поверки наносят на пломбировочную наклейку, которую располагают на корпусе вискозиметров.

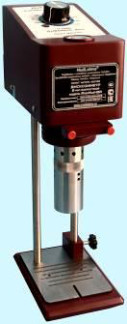

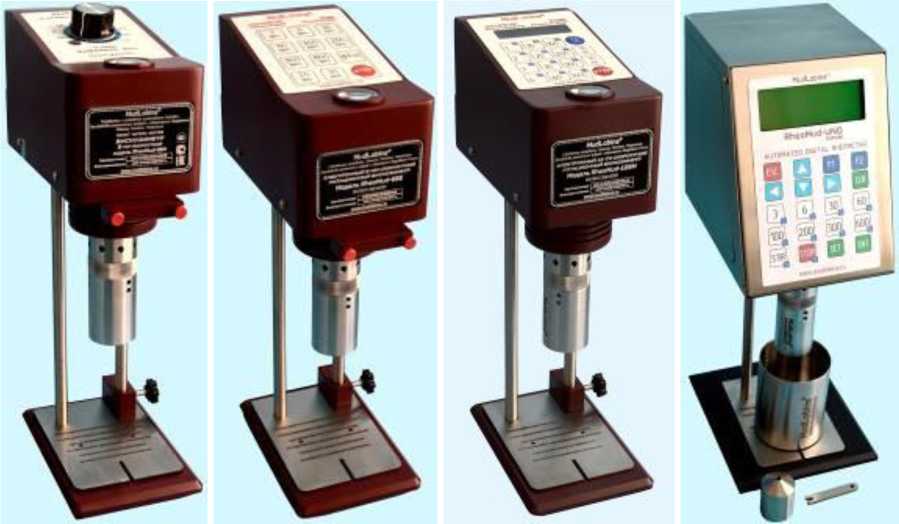

Общий вид вискозиметров представлен на рисунке 1.
Общий вид маркировочной таблички с указанием мест нанесения серийного номера и знака утверждения типа представлены на рисунке 2.
Место нанесения пломбировочной наклейки со знаком поверки представлено на рисунке 3.
| 11 1111 11 I 11111 11 I 1111 11 1111 | I 11ТГТ7
а) б) в) г)
а) - Вискозиметр RheoMud-8SH
б) - Вискозиметр RheoMud-8SE
в) - Вискозиметр RheoMud-12SM
г) - Вискозиметр RheoMud-UNO
Р и с у н о к 1 - Общий вид вискозиметров
РозраВотано и изготоЙЛЕна исключительна MudLnblns ПроизйоЗстйа аналитических прийпрой и лабораторного оВоруЭоЬания
Патенты Методики. Метрология.
ПАТЕНТ №219797, №221695
ВИСКОЗИМЕТР £<
8-ми скоростной модель RheoMud-BSH
Серийный номер:
Электропитание:
5504Ra4SSH003
1оо-гиов/±гв/5огц
Место нанесения знака утверждения типа
Место нанесения серийного номера
Р и с у н о к 2 - Общий вид маркировочной таблички с указанием мест нанесения серийного номера и знака утверждения типа
Рисунок 3 - Место нанесения пломбировочной наклейки со знаком поверки
Место нанесения пломбировочной наклейки со знаком поверки
Отсутствует у вискозиметров модификации RheoMud-8SH, RheoMud-8SE.
Вискозиметры модификации RheoMud-12SM и RheoMud-UNO имеют встроенное программное обеспечение (далее - ПО). ПО предназначено для настройки вискозиметров, управления процессом измерений и отображения результатов измерений.
Влияние ПО учтено при нормировании метрологических характеристик вискозиметров.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
ПО записывается в микроконтроллер на этапе изготовления вискозиметров. В процессе эксплуатации вискозиметров не требуется считывание, редактирование или замена ПО. Возможность считывания, редактирования или замены ПО не предусмотрена.
Идентификационные данные ПО вискозиметров модификации RheoMud-12SM и RheoMud-UNO приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RheoSOFT |
| Номер версии (идентификационный номер) ПО | не присвоен |
| Цифровой идентификатор ПО | недоступен |
Т а б л и ц а 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений динамической вязкости жидкости*, мПа^с | от 0,5 до 10000,0 |
| Пределы допускаемой приведенной** погрешности измерений динамической вязкости жидкости, % | ±4,0 |
| * При компоновке R1B1F1 (R1 - сборочный номер ротора; В1 - сборочный номер боба; F1 - сборочный номер пружины). * * Нормирующее значение (мПа-с) определяется по формуле: D = двП S ■f■ С, где двП - верхний предел диапазона показаний шкалы (двП = 330), ■■■°; S - коэффициент скорости (S = 300/N); N - частота вращения ротора, об/мин; f - коэффициент пружины, равный 1,0 при компоновке F1; С - коэффициент ротор-боб, равный 1,0 при компоновке R1B1, мПа-с/(об/мин). | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | |||
| RheoMud-8SH | RheoMud-8SE | RheoMud-12SM | RheoMud-UNO | |
| Частота вращения ротора N, об/мин | 3; 6; 30; 60; 100; 200; 300; 600 | 3; 6; 30; 60; 100; 200; 300; 600 | от 1 до 600 | от 1 до 600 |
| Объем исследуемого образца, см3 | 250 | |||
| Напряжение питания переменного тока частотой 50/60 Гц, В | от 100 до 240 | |||
| Габаритные размеры, мм, не более: - высота - длина - ширина | 390 200 120 | 460 230 200 | ||
| Масса, кг, не более | 5,5 | 6,5 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +35 80 | |||
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 10 |
наносится на алюминиевую маркировочную табличку, расположенную на корпусе вискозиметров, типографским способом или методом лазерной гравировки и на титульные листы эксплуатационной документации типографским способом.
Т а б л и ц а 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вискозиметр MudLablns | _ | 1 шт. |
| Кейс транспортировочный с противоударным наполнением | _ | 1 шт. |
| Стакан из нержавеющей стали | _ | 1 шт. |
| Термометр биметаллический с креплением: - для модификации RheoMud-8SH - для модификации RheoMud-8SE | _ _ | 1 шт. 1 шт. |
| Блок питания с сетевым кабелем | _ | 1 шт. |
| Ротор R1 | _ | 1 шт. |
| Боб В1 | _ | 1 шт. |
| Ключ для демонтажа боба с торсионного вала | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Паспорт технический | _ | 1 экз. |
| Термостакан D100 | _ | по отдельному заказу |
приведены в разделе «Эксплуатация» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622 «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей»;
ТУ 26.51.62-001-0128777753-2021 «Вискозиметры MudLabIns. Технические условия».
