| Номер в госреестре | 93655-24 |
| Наименование СИ | Аттенюаторы оптические |
| Обозначение типа СИ | JW3303 |
| Изготовитель | SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 31.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аттенюаторы оптические JW3303 (далее по тексту - аттенюаторы) предназначены для измерений ослабления оптического излучения в волоконно-оптических линиях связи.
Принцип действия аттенюаторов основан на использовании фильтра нейтральной плотности. Ослабление сигнала производится с помощью вращающегося регулятора на клавиатуре.
Аттенюаторы позволяют проводить установку вносимого ослабления оптического излучения заданной величины, с установленным шагом регулировки ослабления. Все настройки отображаются на цифровом индикаторе на передней панели прибора.
Конструктивно аттенюаторы выполнены в виде переносного моноблока, на передней панели которого расположены органы управления и дисплей. Корпус моноблока пластмассовый.
Выпускаются следующие модификации аттенюаторов: JW3303S, JW3303M. Модификации отличаются длинами волн и типом волокна: одномодовое оптическое волокно 9/125 мкм для JW3303S, многомодовое оптическое волокно 62,5/125 мкм для JW3303M.

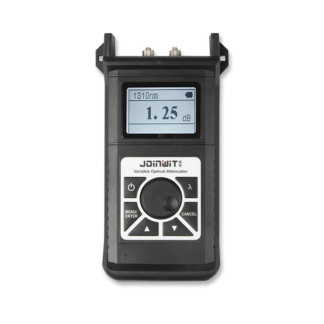

Внешний вид аттенюаторов, места нанесения заводского номера, знаков утверждения типа и поверки показаны на рисунке 1. Пломбирование отсутствует. Заводские номера, однозначно идентифицирующие каждый экземпляр аттенюаторов, наносятся на заднюю панель в форме шильды, содержащей заводской номер в буквенно-цифровом формате методом наклеивания.
отсутствует.

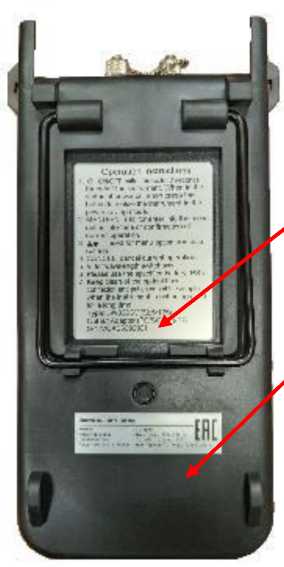

Место нанесения заводского номера
Место нанесения знака
утверждения типа и знака поверки

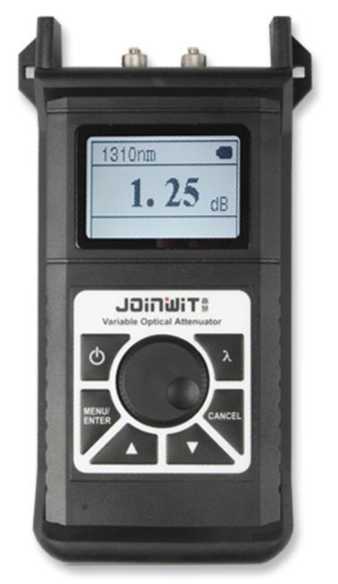

Рисунок 1 - Внешний вид аттенюаторов
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| JW3303S | JW3303M | |
| Длины волн, отображаемые на индикаторе, нм | 1310/1550 | 850/1300 |
| Длины волн калибровки, нм | 1310/1550 | 850 |
| Диапазон установки ослабления, дБ | от 3,0 до 60 | |
| Разрешение при установке ослабления, отображаемое на индикаторе, дБ | 0,05 | |
| Собственные вносимые потери, дБ1), не более | 3,0 | |
| Пределы допускаемой абсолютной погрешности установки ослабления на длинах волн калибровки, дБ1) | ±0,8 | |
| 1) при нормальных условиях применения | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электропитание осуществляется от встроенной аккумуляторной батареи 7,4 В, заряжаемой от сети переменного тока через адаптер постоянного тока напряжением, В | от 7,0 до 9,0 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 260 х 155 х 115 |
| Масса, кг, не более | 1,0 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Условия применения: - нормальные: - температура окружающей среды, °С - относительная влажность без конденсации, % - рабочие: - температура окружающей среды, °С - относительная влажность без конденсации, %, не более | от +15 до +35 от 45 до 80 от 0 до +40 85 |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель аттенюатора в виде наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Аттенюатор оптический | JW3303 | 1 |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации, совмещенное с паспортом | - | 1 |
изложены в разделе 5 «Эксплуатация и методы измерений» руководства по эксплуатации.
Р 50.2.070-2009 «ГСИ. Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 августа 2024 г. № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконнооптических систем передачи информации»;
Стандарт предприятия SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD «Аттенюаторы оптические JW3303».
