| Номер в госреестре | 93658-24 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | СенсорЛаб |
| Изготовитель | Общество с ограниченной ответственностью "Хераеус Электро-Найт Челябинск" (ООО "ХЭН Челябинск"), г. Челябинск |
| Год регистрации | 2024 |
| Срок свидетельства | 31.10.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные СенсорЛаб (далее по тексту - преобразователи) предназначены для измерений термо-ЭДС при подключении преобразователей термоэлектрических и ЭДС при подключении датчиков активности кислорода.
Преобразователи предназначены для измерений термо-ЭДС, поступающих от первичных термоэлектрических преобразователей, измеряющих температуру жидких металлов (чугуна, стали, меди и других), ЭДС, генерируемой датчиками активности кислорода, и использования полученной информации для технологических целей на предприятиях металлургической промышленности. Преобразователи предназначены для использования на предприятиях в системах управления технологическими процессами контроля параметров жидких металлов в литейном производстве.
Принцип действия преобразователей заключается в преобразовании входных электрических сигналов посредством аналогово-цифрового преобразования (АЦП) в цифровой код, передаче цифрового кода в центральный процессор, обработке цифрового кода, и отображении результатов измерений на экране, либо передачи цифрового кода на ПК для отображения результата измерений в специализированном ПО.
Преобразователи изготавливаются в прочном пылезащищённом стальном корпусе, выполненном по стандарту 19" для установки на монтажной стойке или крепления в щите.

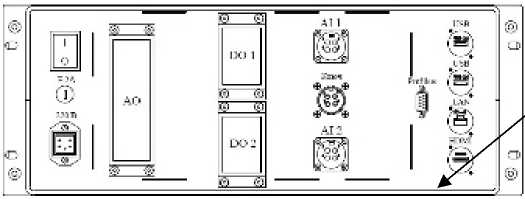

Преобразователи имеют четыре входных измерительных канала, расположенных на задней панели преобразователей: два для измерений сигналов от первичных преобразователей термоэлектрических (термопар) и два - для измерений ЭДС от датчиков активности кислорода.
Преобразователи имеют возможность передачи данных по HDMI, USB, а также, в зависимости от модификации, по Ethernet, RS-232 и Profibus. Разъемы для подключения интерфейсов расположены на задней панели преобразователей.
Преобразователи изготавливаются в нескольких модификациях, отличающихся наличием дисплея, дополнительных выходов и интерфейсов передачи данных.
Условное обозначение модификаций преобразователей имеет вид:
[1] [2]
СенсорЛаб Д - P-PB-ET-AO-RS
где СенсорЛаб - обозначение типа преобразователей;
[1] - Наличие дисплея:
- индекс отсутствует - без дисплея (подключение к персональному компьютеру);
- Д - с дисплеем;
[2] - Наличие дополнительных выходов и интерфейсов передачи данных:
- индекс отсутствует - соответствующий дополнительный выход или интерфейс отсутствует;
- P - 8-канальный блок выходов э/м реле;
- PB - Profibus;
- ET - Ethernet;
- AO - 6-канальный блок аналоговых выходов от 4 до 20 мА;
- RS - RS232.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на идентификационную табличку, расположенную на задней панели преобразователей.
Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено.
Пломбирование преобразователей не предусмотрено.

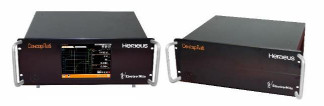

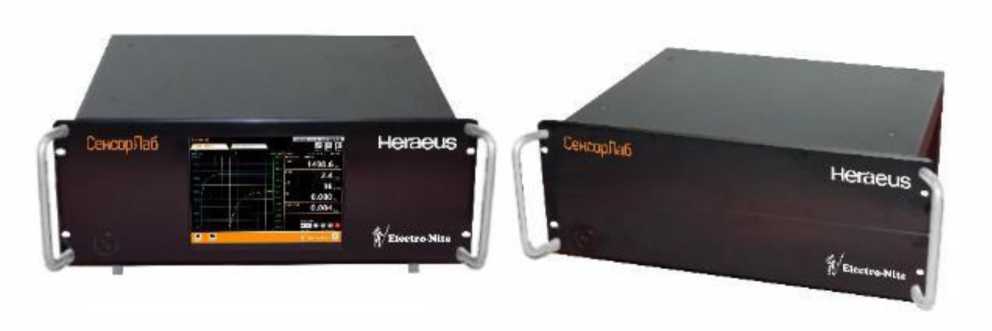

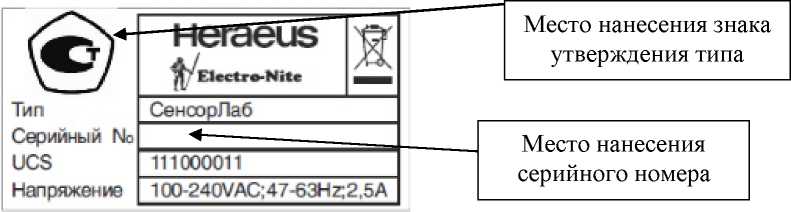

Общий вид преобразователей с указанием места нанесения знака утверждения типа и идентификационной таблички с указанием места нанесения серийного номера представлен на рисунке 1.
Место нанесения идентификационной таблички
Рисунок 1 - Общий вид преобразователей и идентификационной таблички
Программное обеспечение преобразователя состоит из двух частей: серверного ПО TMDserver и клиентского ПО TMDclient. Серверное ПО установлено в любой модификации преобразователя и непосредственно выполняет метрологически значимые функции преобразователя. Клиентское ПО установлено в модификациях преобразователя с дисплеем, а также может быть запущено на отдельном компьютере для удаленного доступа к преобразователю любой модификации (с дисплеем или без него).
Калибровка преобразователя осуществляется на заводе-изготовителе путем входа в специализированный режим работы серверной части ПО. Вход в режим калибровки защищен паролем, который хранится на заводе-изготовителе и недоступен конечному пользователю. Клиентское ПО не имеет средств доступа к режиму калибровки преобразователя. Взаимодействие конечного пользователя с преобразователем возможно только через клиентское ПО (выполняемое на самом преобразователе или удаленно). Возможность изменить данные калибровки преобразователя у конечного пользователя отсутствует.
Уровень защиты встроенного серверного ПО и клиентского ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Клиентское ПО | Серверное ПО | |
| Идентификационное наименование ПО | TMDclient | TMDserver |
| Номер версии (идентификационный номер ПО), не ниже | 23.07.2 | 23.07.1 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений термо-ЭДС в температурном эквиваленте от преобразователей термоэлектрических по ГОСТ Р 8.585-2001, C - S - R - B | от +600 до +1760 от +600 до +1760 от +600 до +1800 |
| Пределы допускаемой абсолютной погрешности измерений термо-ЭДС в температурном эквиваленте от преобразователей термоэлектрических по ГОСТ Р 8.585-2001, C | ±0,5 |
| Цена единицы наименьшего разряда, °C | 0,1 |
| Диапазон измерений ЭДС датчиков активности кислорода, мВ | от -1000 до +1000 |
| Пределы допускаемой приведенной погрешности измерений ЭДС, % | ±0,05 |
| Цена единицы наименьшего разряда, мВ | 0,1 |
| Примечания: 1. Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений. 2. Пределы допускаемой погрешности измерений сигналов ТП представлены без учета погрешности преобразования температуры холодного спая. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 47 до 63 |
| Потребляемая мощность, В^А, не более | 160 |
| Габаритные размеры (Д*Ш*В), мм, не более | 481x390x177 |
| Масса, кг, не более | 14 |
| Условия эксплуатации: - температура окружающей среды, °C | от 0 до +50 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 60000 |
наносится типографским способом на идентификационную табличку согласно схеме, указанной на рисунке 1, и на титульный лист паспорта и руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь измерительный СенсорЛаб | Соответствует модификации | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Программное обеспечение | - | 1 экз. |
| Упаковка | - | 1 шт. |
| Примечание - Программное обеспечение поставляется с модификацией без дисплея. | ||
приведены в разделе 1.2 «Устройство Прибора» документа «Преобразователи измерительные СенсорЛаб. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 26.51.51-110-72665018-2023 Преобразователи измерительные СенсорЛаб. Технические условия.
