| Номер в госреестре | 93662-24 |
| Наименование СИ | Измерители толщины неферромагнитных материалов |
| Обозначение типа СИ | ИТ-1-01 |
| Изготовитель | Общество с ограниченной ответственностью "Завод микроэлектронных технологий" (ООО "ЗМТ"), г. Ижевск |
| Год регистрации | 2024 |
| Срок свидетельства | 31.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители толщины неферромагнитных материалов ИТ-1-01 (далее - измерители) предназначены для измерений толщины неферромагнитных материалов.
Принцип действия измерителей основан на методе эффекта Холла. Величина магнитного потока, проходящего через датчик Холла, установленного на полюсе постоянного магнита, зависит от толщины исследуемого материала, помещенного между датчиком и индуктором.
Сигнал с датчика магнитного поля усиливается и подается на аналого-цифровой преобразователь (АЦП), где производится преобразование аналогового сигнала в цифровую форму. Для обработки результатов измерений и их визуального отображения используется процессорный модуль, который имеет жидкокристаллический дисплей и двуцветный светодиод.
Конструктивно измерители состоят из электронного блока и магнитного преобразователя. Измерители используются со стальными шариками, полусферой, и диском с шариком (далее -индукторами) различных диаметров. Выбор диаметра шарика зависит от максимальной толщины контролируемого объекта.
На верхней панели измерительного блока находятся жидкокристаллический дисплей и кнопки управления, на задней торцевой стенке сетевая колодка и выключатель питания.
Подключение измерителя к сети переменного тока осуществляется шнуром питания с сетевой вилкой. Для подключения кабеля связи с персональным компьютером используется разъем USB на тыльной стенке измерительного блока, который позволяет передавать результаты измерений на компьютер для обработки данных.
Заводской номер, обеспечивающий идентификацию измерителей, имеет буквенно-цифровой формат и наносится на табличку (шильд) методом наклейки, установленную на заднюю стенку измерителя. Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование измерителей не предусмотрено

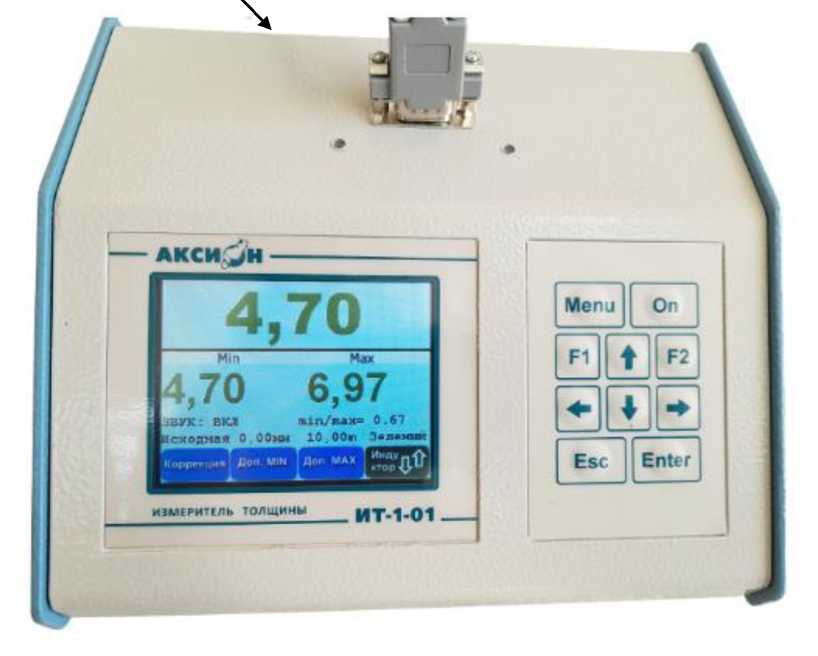

Общий вид измерителей с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид измерителя с указанием места нанесения заводского номера
Измерители оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, сохранять и передавать полученные результаты измерений.
Конструкция измерителей исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IT-1-01 |
| Номер версии (идентификационный номер) ПО | IT-1-01.X.1 |
| Цифровой идентификатор ПО | |
| * Х - не относится к метрологически значимой части ПО и принимает значения от 0 до 9 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения для индукторов | ||||
| Шар 0* 2 мм | Шар 0 4 мм | Полусфера 0 5 мм | Полусфера 0 7 мм | Диск с шариком | |
| Диапазон измерений толщины, мм | от 0,300 до 2,000 | от 0,300 до 3,000 | от 0,300 до 8,000 | от 3,000 до 12,00 | от 0,050 до 0,999 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм | ± (0,02 + 0,012^Х)** | ± (0,2 + 0,015-Х) | ± (0,01 + 0,03-Х) | ||
| Дискретность отсчета толщины, мм | 0,001 | ||||
| *0 - диаметр; **Х - измеряемая толщина, мм. | |||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры измерительного блока, мм, не более | |
| - высота | 200 |
| - ширина | 200 |
| - длина | 290 |
| Масса (без футляра), кг, не более | 5 |
| Параметры электрического питания от сети переменного тока: | |
| - напряжение переменного тока, В | 220 ± 22 |
| - частота переменного тока, Гц | 50 ± 1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +1 до +40 |
| - относительная влажность воздуха, %, не более | 80 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Измерители толщины неферромагнитных материалов | ИТ-1-01 | 1 шт. |
| Измерительная головка плоская | ЮМГИ.418122.005 | по заказу |
| Измерительная головка пальчиковая | ЮМГИ.418122.002 | по заказу |
| Измерительная головка выносная с основанием | ЮМГИ.418122.002-01 | по заказу |
| Шнур питания | _ | 1 шт. |
| Футляр | ЮМГИ.323369.012 | 1 шт. |
| Контрольные образцы толщины | _ | 1 компл. |
| Индукторы | _ | по заказу |
| Подставка | ЮМГИ.301552.006 | по заказу |
| Руководство по эксплуатации | ЮМГИ.401161.010 РЭ | 1 экз. |
| Формуляр | ЮМГИ.401161.010 ФО | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 2 Использование по назначению, руководства по эксплуатации ЮМГИ.401161.010 РЭ. Измеритель толщины неферромагнитных материалов ИТ-1-01.
ЮМГИ.401161.010 ТУ «Измеритель толщины неферромагнитных материалов ИТ-1-01. Технические условия»;
Локальная поверочная схема для средств измерений толщины в диапазоне от 10 до 100000 мкм., утвержденная ФГУП «УНИИМ» от 27.04.2015 г.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 30.11.2024 |
