Номер в госреестре | 93682-24 |
Наименование СИ | Манометры дифференциальные |
Обозначение типа СИ | YCA |
Изготовитель | Beijing Brighty Instrument Co., Ltd, Китай |
Год регистрации | 2024 |
Срок свидетельства | 02.11.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Манометры дифференциальные YCA (далее - манометры) предназначены для измерений дифференциального давления (разности давлений) газообразных или жидких сред.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемой разности давлений, подающихся в измерительные камеры манометра, деформируется чувствительный элемент, которая с помощью передаточного механизма перемещает показывающую стрелку относительно шкалы циферблата манометра.
Конструктивно манометры состоят из корпуса, в котором находится измерительная камера с чувствительным элементом и передаточным механизмом, стрелочного индикатора с циферблатом. Подача давления в измерительные камеры манометра производится через подводные каналы корпуса, обозначенные как (+) и (-) для подключения источников высокого и низкого давления, соответственно.
Манометры выпускаются в различных модификациях, отличающиеся друг от друга конструктивным оформлением (диаметр циферблата, материал корпуса, тип резьбы и материал), диапазоном измерений и погрешностью измерений.
Манометры выпускаются в модификациях, условное обозначение которых выглядит следующим образом:
X1(X2) - X3 . X4 . X5 . X6 . X7 . X8 . X9,
где X1 - наименование типа: YCA;
X2 - вибростойкость:
«N» - с заливочной жидкостью (водный раствор глицерина, силиконовое масло и др.);
«__» - без заполнения;
Хз - диаметр циферблата, мм: «100» - Ф100тт, «150» - Ф150тт;
X4 - способ установки:
«АО» - радиальное соединение без фланца;
«АН» - радиальное соединение с передним фланцем;
«GK» - с монтажным кронштейном;
X5 - материал корпуса:
«521» - сталь марки 304;
«621» - сталь марки 316L;
Хб - тип резьбы и материал (конкретное значение указано в паспорте на прибор);
Х7 - диапазон измерений (конкретное значение указано в паспорте на прибор);
X8 - характеристики циферблата и точность (конкретное значение указано в паспорте на прибор);
X9 - другие варианты:
«FFA» - с тремя клапанами;
«FFB» - с пятью клапанами;
«FXX» - с удлиненным фланцем;
«TPB» - со специальным циферблатом.
Заводские номера в виде цифрового и (или) буквенно-цифрового обозначения, состоящего из арабских цифр и (или) букв латинского алфавита, наносятся на шкалу манометра или на тыльную сторону корпуса манометра типографским методом.
Знак поверки наносится на защитное стекло манометра и (или) в паспорт манометра.

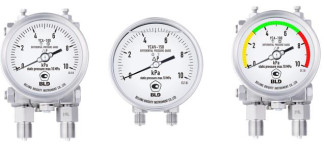

Пломбирование манометра не предусмотрено. Общий вид манометров представлен на рисунке 1. циферблата манометра с местом нанесения заводского номера представлена на рисунке 2. место нанесения место нанесения знака заводского утверждения типа номера \ \____ 1 Z 1 6 \\ Z Л \ / < ?•'<₽ > \ /?' 4 \ 8 Z ив 0**^- \ / Z KJW-151 z 2: Р ° S \ / Л н*ижх hiniet иш С <&Г * 1\ /-2 kPt _ Мс \ ^Л/ -Ч мш*1МгИ>МП \ | — / © ■ \ :дг<дг™ ю J %*BLD л \ (<S а"/ \ • BLD 1 _ ДМ, \ ^*emew*o’> / II ill Рисунок\1 - Общий вид манометров 10 " static pressure max.10 MPa 1 u *** \ CL16 ^/n BLD сл *G Bright iNSTRUNt^^ JI | Проекция нижней части и знака утверждения типа место нанесения знака поверки \ ?■'<? X *•2 0-Д ПХ^кр; ,п f J^₽-*i*fc»»M«iMi10Mh IU'>< °” 4. BLD .^4/ ■.. mtw** 1 I — - . ' " | WL I ***. f |
Рисунок 2 - Проекция нижней части циферблата манометра
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерений дифференциального давления (перепада давления), МПа1)2) | от 0 до 0,01 от 0 до 0,015 от 0 до 0,016 от 0 до 0,02 от 0 до 0,025 от 0 до 0,03 от 0 до 0,04 от 0 до 0,05 от 0 до 0,06 от 0 до 0,07 от 0 до 0,08 от 0 до 0,1 от 0 до 0,15 от 0 до 0,16 от 0 до 0,2 от 0 до 0,25 от 0 до 0,3 от 0 до 0,35 от 0 до 0,4 от 0 до 0,5 от 0 до 0,6 от 0 до 0,7 от 0 до 0,8 от 0 до 1 от 0 до 1,5 от 0 до 1,6 от 0 до 2 от 0 до 2,5 |
Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности измерений дифференциального давления3), % | ±1,0; ±1,6; ±2,5 |
Пределы допускаемой дополнительной приведенной к верхнему пределу диапазона измерений погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, на каждые 10 °С, % | ±0,4 |
Примечания: 1) в соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерения давления (кПа, бар, кгс/см2), допущенных к применению в РФ, конкретное значение указано в паспорте на прибор; 2) конкретное значение указано в паспорте на прибор; 3) вариация показаний средств измерений не превышает абсолютного значения допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности. |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Габаритные размеры, мм, не более: - диаметр - длина | 152 400 |
Масса, кг, не более | 30 |
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -55 до +70 от 30 до 98 от 84,0 до 106,7 |
наносится под защитное стекло на циферблат (шкалу) манометра методом печати и на титульный лист эксплуатационных документов типографским способом.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Манометр дифференциальный | YCA1) | 1 ед. |
Паспорт | - | 1 экз. |
1) в зависимости от заказа |
приведены в разделе 12 «Методы испытаний» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия Beijing Brighty Instrument Co.,Ltd. Манометры дифференциальные YCA.
