Государственный реестр средств измерений

Манометры показывающие YQHB, 93683-24

93683-24
Манометры показывающие YQHB (далее - манометры) предназначены для измерений избыточного давления газов и жидкостей, а также разряжения газов.
Карточка СИ
Номер в госреестре 93683-24
Наименование СИ Манометры показывающие
Обозначение типа СИ YQHB
Изготовитель Beijing Brighty Instrument Co., Ltd, Китай
Год регистрации 2024
Срок свидетельства 02.11.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Манометры показывающие YQHB (далее - манометры) предназначены для измерений избыточного давления газов и жидкостей, а также разряжения газов.

Описание

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.

Манометры конструктивно состоят из корпуса, внутри которого находится чувствительный элемент, соединенный через передаточный механизм со стрелкой, острый конец которой перемещается по окружности циферблата. Под воздействием измеряемого давления чувствительный элемент деформируется и с помощью передаточного механизма преобразуется перемещение стрелки относительно шкалы циферблата манометра.

Манометры выпускаются в различных модификациях, отличающиеся друг от друга конструктивным оформлением (диаметр циферблата, материал корпуса, тип резьбы и материал), диапазоном измерений и погрешностью измерений.

Манометры выпускаются в модификациях, условное обозначение которых выглядит следующим образом:

X1(X2) - X3 . X4 . X5 . X6 . X7 . X8 . X9,

где X1 - наименование типа: YQHB;

X2 - вибростойкость:

«N» - с заливочной жидкостью (водный раствор глицерина, силиконовое масло и др.);

«__» - без заполнения;

Хз - диаметр циферблата, мм: «063» - ФбЗтт, «100» - Ф100тт, «160» - Ф160тт;

X4 - способ установки:

«АО» - радиальное соединение без фланца;

«AT» - радиальное соединение с передним фланцем;

X5 - материал корпуса:

«531» -сталь марки 304;

«631» - сталь марки 316L;

X6 - тип резьбы и материал (конкретное значение указано в паспорте на прибор);

X7 - диапазон измерений (конкретное значение указано в паспорте на прибор);

X8 - характеристики циферблата и точность (конкретное значение указано в паспорте на прибор);

X9 - другие варианты:

«SYB» - заполнены глицерином;

«SYF» - заполнены фторсодержащим маслом;

«РНО»-буферный винт;

«FWP» - корпус из нержавеющей стали;

«FXX» - с удлиненным фланцем;

«PDW» - устройство позиционирования;

«TPB» - со специальным циферблатом.

Заводские номера в виде цифрового и (или) буквенно-цифрового обозначения, состоящего из арабских цифр и (или) букв латинского алфавита, наносятся на шкалу манометра или на тыльную сторону корпуса манометра типографским методом.

Знак поверки наносится на защитное стекло манометра и (или) в паспорт манометра.

Пломбирование манометра не предусмотрено.

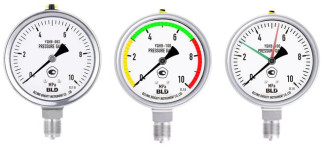

Общий вид манометров представлен на рисунке 1.

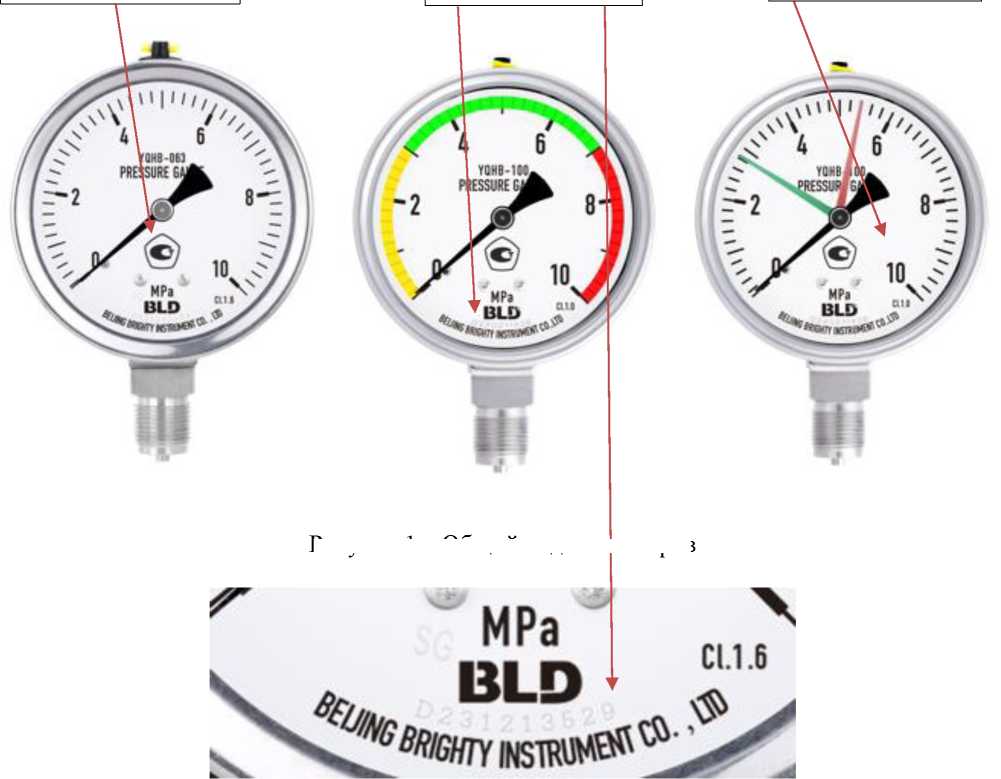

место нанесения

место нанесения

знака поверки

место нанесения заводского номера

знака утверждения типа

Рисунок 1 - Общий вид ман эметров

Рисунок 2 - Проекция нижней части циферблата манометра

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений, МПа1)2): - избыточного давления

- давления-разрежения

- разрежения

от 0 до 0,06; от 0 до 0,07; от 0 до 0,08; от 0 до 0,1; от 0 до 0,15; от 0 до 0,16; от 0 до 0,2; от 0 до 0,25; от 0 до 0,3; от 0 до 0,35; от 0 до 0,4; от 0 до 0,5;

от 0 до 0,6; от 0 до 1; от 0 до 1,5; от 0 до 1,6;

от 0 до 2; от 0 до 2,5; от 0 до 3; от 0 до 4; от 0 до 5; от 0 до 6; от 0 до 7; от 0 до 10; от 0 до 15; от 0 до 16; от 0 до 20; от 0 до 25; от 0 до 30; от 0 до 35;

от 0 до 40; от 0 до 60

от -0,03 до 0,03; от -0,04 до 0,06; от -0,05 до 0,05; от -0,1 до 0; от -0,1 до 0,06; от -0,1 до 0,1;

от -0,1 до 0,15; от -0,1 до 0,2; от -0,1 до 0,3;

от -0,1 до 0,4; от -0,1 до 0,5; от -0,1 до 0,9;

от -0,1 до 1,5; от -0,1 до 2,4

от -0,0004 до 0; от -0,0005 до 0; от -0,0006 до 0;

от -0,001 до 0; от -0,0016 до 0; от -0,002 до 0;

от -0,0025 до 0; от -0,003 до 0; от -0,004 до 0

Пределы допускаемой основной приведенной     (к     диапазону

измерений) погрешности измерений давления3), %

±1,0; ±1,6; ±2,5

Пределы            допускаемой

дополнительной приведенной (к диапазону измерений) погрешности измерений давления, вызванной отклонением         температуры

окружающей среды от нормальных условий, на каждые 10 °С, %

±0,4

Примечания:

1) в соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерения давления (кПа, бар, кгс/см2), допущенных к применению в РФ, конкретное значение указано в паспорте на прибор;

2) конкретное значение указано в паспорте на прибор;

3) вариация показаний средств измерений не превышает абсолютного значения допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления.

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более: - диаметр - длина

162

240

Масса (с фланцами), кг, не более

12

Продолжение таблицы 2

Наименование характеристики

Значение

Рабочие условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от -55 до +70 от 30 до 98 от 84,0 до 106,7

Знак утверждения типа

наносится под защитное стекло на циферблат (шкалу) манометра методом печати и на титульный эксплуатационных документов типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Манометр показывающий

YQHB1)

1 ед.

Паспорт

-

1 экз.

1) в зависимости от заказа

Сведения о методах измерений

приведены в разделе 12 «Методы испытаний» паспорта.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Стандарт предприятия Beijing Brighty Instrument Co.,Ltd. Манометры показывающие YQHB.

93683-24
Номер в ГРСИ РФ:
93683-24
Производитель / заявитель:
Beijing Brighty Instrument Co., Ltd, Китай
Год регистрации:
2024
Cрок действия реестра:
02.11.2029
