Государственный реестр средств измерений

Эхолоты гидрографические CHCNAV, 93686-24

93686-24
Эхолоты гидрографические CHCNAV (далее - эхолот) предназначены для измерений глубины на внутренних водоемах и мелководных участках шельфа.
Карточка СИ
Номер в госреестре 93686-24
Наименование СИ Эхолоты гидрографические
Обозначение типа СИ CHCNAV
Изготовитель Shanghai Huace Navigation Technology Ltd, Китай
Год регистрации 2024
Срок свидетельства 02.11.2029
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Эхолоты гидрографические CHCNAV (далее - эхолот) предназначены для измерений глубины на внутренних водоемах и мелководных участках шельфа.

Описание

К настоящему типу средств измерений относятся эхолоты исполнений CHCNAV D270, CHCNAV D390, отличающиеся функциями электронного блока и габаритными размерами.

Эхолоты состоят из излучателя однолучевого и электронного блока с функциями микропроцессорного вычислительного, запоминающего и регистрирующего устройства.

Излучатель однолучевой (далее - излучатель) представляет собой моноблочную герметичную конструкцию со встроенной энергонезависимой памятью.

На передней панели электронного блока в исполнении CHCNAV D270 размещён LCD дисплей, отображающий текущие настройки и глубину, а также имеется звуковое предупреждение о малой глубине.

Электронный блок эхолота в исполнении CHCNAV D390 выполнен в одном корпусе с ПК и сенсорным дисплеем.

Принцип действия при измерении глубины основан на измерении промежутка времени от момента излучения ультразвукового импульса в направлении поверхности дна и до момента его приема после отражения от грунта.

Для обеспечения возможности получения результатов измерений в режиме реального времени эхолот оборудуется разъемом с серийным выходом RS-232.

Общий вид эхолотов представлен на рисунках 1-2.

Нанесение знака поверки на эхолот не предусмотрено. Серийный номер в виде цифрового обозначения, состоящий не менее чем из шести арабских цифр, наносится методом цифровой печати на корпус блока электронного в виде наклейки.

Место нанесения серийного номера приведено на рисунках 1, 3.

Пломбирование эхолота не предусмотрено.

Место нанесения серийного номера

1 - электронный блок; 2 - излучатель

1

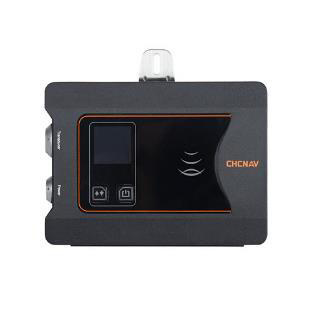

Рисунок 1 - Общий вид эхолотов в исполнении CHCNAV D270 с указанием места нанесения серийного номера

1 - электронный блок; 2 - излучатель

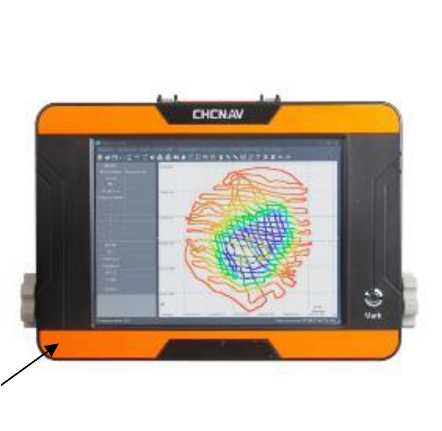

Рисунок 2 - Общий вид эхолотов в исполнении CHCNAV D390

Место нанесения серийного номера

Рисунок 3 - Место нанесения серийного номера для эхолотов в исполнении CHCNAV D390

Программное обеспечение

Эхолоты имеют встроенное программное обеспечение «МПО», разработанное для выполнения измерений, передачи результатов измерений и автономное программное обеспечение «HydroSurvey», которое обеспечивает сбор, обработку, проверку состояния и настройку эхолота.

Уровень защиты программного обеспечения (ПО) от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Рекомендации Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

встроенное

автономное

Идентификационное наименование ПО

МПО

HydroSurvey

Номер версии (идентификационный номер) ПО

1.x1)

7.х.х

1) х - метрологически незначимая часть ПО, может принимать значения от 0 до 9

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений глубины, м

от 0,50 до 130,00

Пределы допускаемой абсолютной погрешности измерений глубины, м - в диапазоне от 0,50 до 20,00 м, включ., - в диапазоне св. 20,00 до 130,00 м

±0,15 ±(0,05+0,005-Н1))

1) Н - измеренное значение глубины, м

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

исполнение

CHCNAV D270

исполнение

CHCNAV D390

Рабочая частота излучения эхолота, кГц

20

0

Ширина диаграммы направленности излучателя эхолота при частоте излучения 200 кГц

6,5°±1,0°

Частота зондирующих импульсов, Гц, не менее

60

Передача данных

RS-232, NMEA0183 (DBT, DPT), CHCNAV

Напряжение питания постоянного тока, В

от 10 до 30

Габаритные размеры, мм, не более: электронный блок

- длина

- ширина

- высота

излучатель

- длина

- ширина

- высота

163

120 44

257

120

64

365

258 95

257

120 64

Масса, кг, не более: - электронный блок - излучатель

0,84

2,15

4,70

2,15

Условия эксплуатации: температура воды, °С

от +5 до +35

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее

10000

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист формуляра типографским способом.

Комплектность

Таблица 5 - Комплектность эхолота

Наименование

Обозначение

Количество

Эхолот гидрографический в составе: - излучатель

- блок электронный

CHCNAV

1 шт.

Формуляр

«Эхолот гидрографический CHCNAV D270»;

«Эхолот гидрографический CHCNAV D390»

1 экз.

Сведения о методах измерений

приведены в разделе 3 «Настройка и измерение» формуляра «Эхолот гидрографический

CHCNAV D270» и в разделе 3 «Настройка ПО» формуляра «Эхолот гидрографический CHCNAV D390».

Нормативные документы

Стандарт предприятия «Эхолоты гидрографические CHCNAV».
