Номер в госреестре | 93688-24 |
Наименование СИ | Устройства весоизмерительные автоматические |
Обозначение типа СИ | I |
Изготовитель | Techik Instrument (Shanghai) Co., Ltd, КНР |
Год регистрации | 2024 |
Срок свидетельства | 02.11.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Устройства весоизмерительные автоматические I (далее — средства измерений, СИ) предназначены для измерений массы.
Принцип действия средств измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средств измерений с дальнейшим определением значения массы объекта измерений.
Процесс взвешивания осуществляется при движении объекта измерений по грузовому конвейеру взвешивающего модуля. Информация о массе взвешиваемого груза через интерфейсы поступает на устройство сортировки, которое представляет собой ленточный транспортер с выбраковочным механизмом, который может состоять из нескольких выбраковочных устройств. Измеренное значение массы отображается в визуальной форме на дисплее средства измерений.
Средства измерений представляют собой устройства весоизмерительные автоматические по ГОСТ Р 54796-2011 (в качестве однодиапозонных устройств для автоматического динамического и/или статического взвешивания) и состоит из следующих основных частей:
- опорная рама;
- электрический шкаф (включающий в себя устройства питания и коммутации);
- один или несколько взвешивающих модулей, смонтированных на опорной раме или прикрепленных к электрическому шкафу. Каждый взвешивающий модуль (далее — модуль) состоит из грузового конвейера и весоизмерительного датчика;
- графический дисплей и органы управления средством измерений (мембранная клавиатура, пьезоэлектрические кнопки или/и сенсорный экран), объединенные в одном корпусе (терминал), или выполненные в отдельных корпусах, или вмонтированные в корпус электрического шкафа;
- устройство обработки управляющих сигналов (далее УОУС), выполняющее обработку данных и управление исполнительными механизмами средства измерений, размещаемое внутри корпуса электрического шкафа. Представляет из себя главную печатную плату с размещенной на ней коммуникационной шиной.
- Аналого-цифровой преобразователь (далее АЦП), преобразует сигнал с датчика веса в цифровую форму и далее транслирует в УОУС.
Дополнительно в зависимости от особенностей объекта измерений и места установки средств измерений в состав входят: - блоки цифровых интерфейсов;
- одна или несколько грузовых транспортных систем;
- устройства обнаружения объекта измерений.
Грузовая транспортная система представляет собой ленточный конвейер с различными типами ленты: пластинчатая пластиковая конвейерная лента, силиконовая лента, полиуретановая лента, вращающееся колесо с выемками (звезда) или захватные рычаги/боковые устройства для перемещения объекта измерений на взвешивающий модуль (модули).
СИ выпускаются в 20 (двадцати) модификациях, отличающихся метрологическими и техническими характеристиками (согласно таблицам 2 - 5), и имеют следующие обозначения I[1]-[2]-[3][4], где:
I- обозначение типа СИ;
[1] - условное обозначение комплектации:
XL - без металлодетектора СИ;
MC - с металлодетектором;
[2] - условное обозначение дополнительных особенностей модели
(если присутствует):
H - высоко-скоростные.
SG - с мульти-сортировкой.
[3] - обозначение ширины грузового конвейера, в мм;
[4] - условное обозначение длинны грузового конвейера (если присутствует):
S - 350 мм
L - 450 мм
Отсутствие обозначений «S» и «L» означает другое значение длины грузового конвейера.

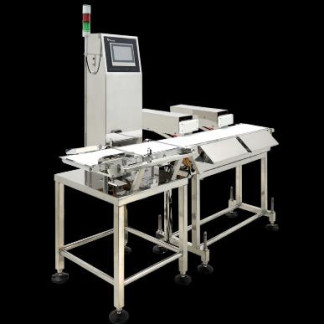

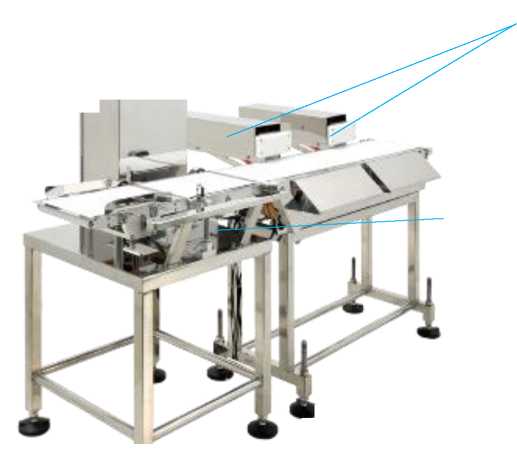

Графический дисплей с органами Нj управления, '' установленный на электрическом шкафу ПГЖ *'4 | Механизм отбраковки __ Взвешивающий модуль Опорная рама |
Рисунок 1 - Общий вид средств измерений с одной транспортной системой

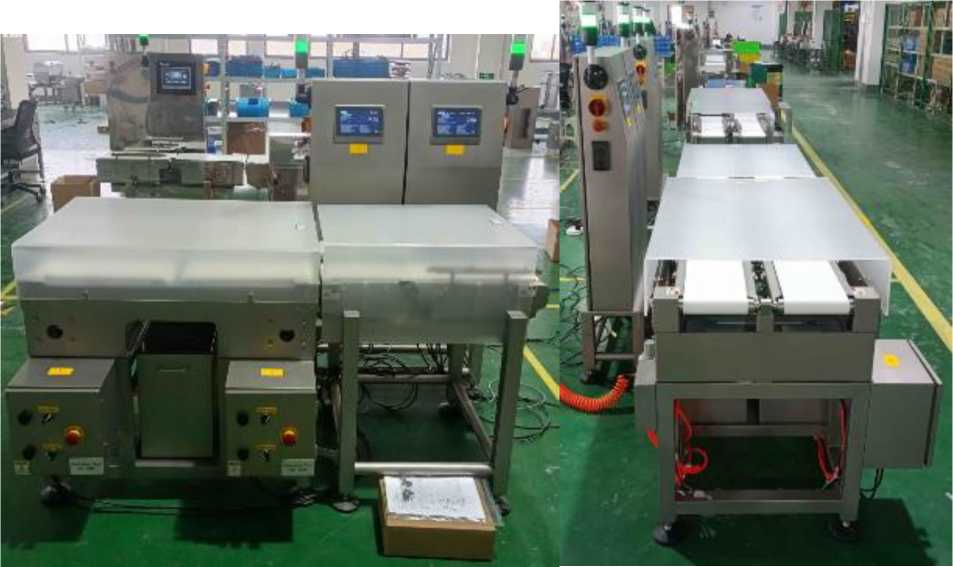

Рисунок 2 - Общий вид средств измерений с двумя транспортными системами
Маркировочная табличка средства измерений выполнена в виде металлической таблички, разрушаемой при снятии, расположена на боковой поверхности электрического шкафа и содержит следующую основную информацию:
- знак утверждения типа;
- поверочное деление;
- класс точности по ГОСТ 54796-2011 (OIML R 51-1);
- действительная цена деления шкалы;
- максимальная нагрузка;
- минимальная нагрузка;
- максимальная масса выборки тары;
- заводской номер.
Заводской номер представляет собой цифробуквенное обозначение и наносится методом металлографии на маркировочную табличку.

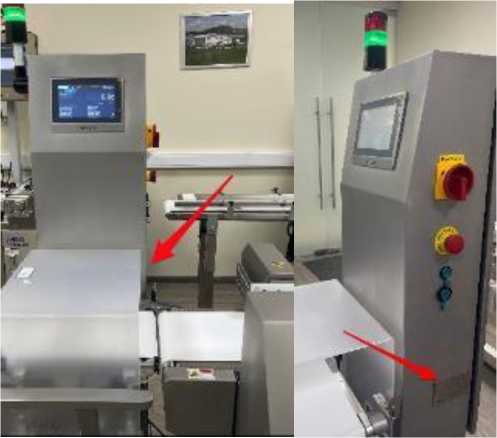

Место нанесения маркировочной таблички СИ представлено на рисунке 3.
Рисунок 3 - Место установки маркировочной таблички СИ
Схема пломбировки СИ представлена на рисунке 4.

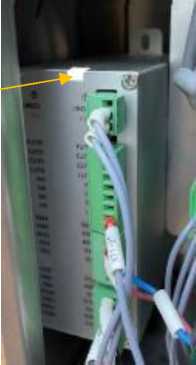

Пломба в виде наклейки крепится на корпусе аналого-цифрового преобразователя
Рисунок 4 - Схема пломбировки средств измерений
Нанесение знака поверки на СИ не предусмотрено.
Программное обеспечение (далее — ПО) средств измерений является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Метрологически значимая часть ПО хранится в памяти СИ и загружается с использованием специального оборудования. ПО не может быть модифицировано, стерто или скопировано через какой-либо интерфейс после загрузки.
Доступ к изменению метрологически значимой части осуществляется только в сервисном режиме с помощью административного пароля.
Идентификационные данные ПО доступны для просмотра при включении средства измерения, а также при работе устройства в специальном пункте меню в соответствии с эксплуатационной документацией.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные | Значение | |
I[1]-H-[3][4] | I[1]-SG-[3][4]; I[1]-[3][4] | |
Наименование ПО | _ | |
Номер версии (идентификационный номер) ПО*, не ниже | HW.1.0.0.XXXXX | 2.5.ХХХХХ; 2.1.ХХХХХ; 2.0.ХХХХХ |
Цифровой идентификатор ПО | _ |
* «Х» относится к метрологически незначимой части ПО, принимает значения от 0 до 9
Таблица 2 - Метрологические характеристики
Наименование характеристики | IXL-160 | IXL-230S | IXL-230L | IXL-300 | IXL-400 |
Класс точности по ГОСТ 54796-2011 (OIML R 51-1) | XII и/илиY(II) | ||||
Максимальная нагрузка, Max, г | 600 | 2000 | 2000 | 5000 | 10000 |
Минимальная нагрузка Min, г | 1 | 5 | 5 | 10 | 50 |
Действительная цена деления (шкалы) d, г | 0,05 | 0,1 | 0,1 | 0,2 | 1 |
Поверочное деление е, г | 0,1 | 0,4 | 0,2 | 1 | 2 |
Число поверочных делений п | 6000 | 5000 | 10000 | 5000 | 5000 |
Диапазон уравновешивания тары | 100 % Max | ||||
Максимальная скорость транспортной ленты, не более м/мин | 110 | 110 | 110 | 110 | 110 |
Таблица 3 - Метрологические характеристики
Наименование характеристики | IMC-160 | IMC-230 | IMC-300 | IXL-500 | IXL-H-160 |
Класс точности по ГОСТ 54796-2011 (OIML R 51-1) | XII и/илиY(II) | ||||
Максимальная нагрузка, Max, г | 600 | 2000 | 5000 | 25000 | 600 |
Минимальная нагрузка Min, г | 1 | 5 | 10 | 50 | 1 |
Действительная цена деления (шкалы) d, г | 0,05 | 0,1 | 0,2 | 1 | 0,05 |
Поверочное деление е, г | 0,1 | 0,4 | 1 | 2 | 0,1 |
Число поверочных делений п | 6000 | 5000 | 5000 | 12500 | 6000 |
Диапазон уравновешивания тары | 100 % Max | ||||
Максимальная скорость транспортной ленты, м/мин, не более | 110 | 110 | 110 | 110 | 110 |
Таблица 4 - Метрологические характеристики
Наименование характеристики | IXL-H-230S | IXL-H-230L | IXL-H-300 | IXL-SG-160 |
Класс точности по ГОСТ 54796-2011 (OIML R 51-1) | XII и/ил^(П) | |||
Максимальная нагрузка, Max, г | 2000 | 2000 | 5000 | 600 |
Минимальная нагрузка Min, г | 5 | 5 | 10 | 1 |
Действительная цена деления (шкалы) d, г | 0,1 | 0,1 | 0,2 | 0,05 |
Поверочное деление e, г | 0,4 | 0,4 | 1 | 0,1 |
Число поверочных делений п | 5000 | 5000 | 5000 | 6000 |
Диапазон уравновешивания тары | 100 % Max | |||
Максимальная скорость транспортной ленты, м/мин, не более | 110 | 110 | 110 | 110 |
Таблица 5 - Метрологические характеристики
Наименование характеристики | IXL-SG-230L | IXL-SG-300 | IXL-SG-230S |
Класс точности по ГОСТ 54796-2011 (OIML R 51-1) | XII и/ил^(П) | ||
Максимальная нагрузка, Max, г | 2000 | 5000 | 2000 |
Минимальная нагрузка Min, г | 5 | 10 | 5 |
Действительная цена деления (шкалы) d, г | 0,1 | 0,2 | 0,1 |
Поверочное деление e, г | 0,4 | 1 | 0,4 |
Число поверочных делений п | 5000 | 5000 | 5000 |
Диапазон уравновешивания тары | 100 % Max | ||
Максимальная скорость транспортной ленты, м/мин, не более | 110 | 110 | 110 |
Таблица 6 - Метрологические характеристики
Наименование характеристики | IMC-600 | IMC-400 | IXL-600 |
Класс точности по ГОСТ 54796-2011 (OIML R 51-1) | XIII и/или Y(;i) | ||
Максимальная нагрузка, Max, г | 50000 | 10000 | 50000 |
Минимальная нагрузка Min, г | 200 | 20 | 100 |
Действительная цена деления (шкалы) d, г | 5 | 0,5 | 5 |
Поверочное деление e, г | 10 | 1 | 10 |
Число поверочных делений п | 5000 | 5000 | 5000 |
Диапазон уравновешивания тары | 100 % Max | ||
Максимальная скорость транспортной ленты, м/мин, не более | 110 | 110 | 110 |
Таблица 7 - Общие технические характеристики
Наименование характеристики | Значение |
Максимальная скорость взвешивания, шт/мин, не более | 400 включ. |
Параметры электрического питания: - напряжение переменного тока (фазное), В - частота переменного тока, Гц | от 200 до 220 от 49 до 51 |
Напряжение питания УСОС от источника постоянного тока, В | от 10 до 34,2 |
Габаритные размеры средства измерений, мм, не более - высота - ширина - длина | 1150 мм 980 мм 2890 мм |
Условия эксплуатации. - температура окружающей среды, оС: - относительная влажность (без конденсации влаги), % | от +5 до +40 до 85 включ. |
Наносится типографским способом на эксплуатационную документацию и методом металлографии на маркировочную табличку.
Таблица 8 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Устройства весоизмерительные автоматические | I | 1 шт. |
Руководство по эксплуатации | - | 1 экз. |
Методика поверки | - | 1 экз |
приведены в следующих разделах документа «Устройства весоизмерительные автоматические I. Руководство по эксплуатации.»:
Для модификаций с обозначением IXL-H-[3][4] - раздел 3.2.2 «Редактирование продукта»;
Для модификаций с обозначением IXL-[2]-[3]S - раздел 3.3.2 «Динамическая компенсация» и раздел 3.3.3 «Проверка взвешивания»;
Для модификаций с обозначением IMC-[2]-[3][4] - раздел 4.1.2 «Настройка продукта на чеквейере».
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Техническая документация изготовителя.
