| Номер в госреестре | 93697-24 |
| Наименование СИ | Модули контроля и управления |
| Обозначение типа СИ | МКУ-0223 |
| Изготовитель | Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО"), г. Псков |
| Год регистрации | 2024 |
| Срок свидетельства | 02.11.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули контроля и управления МКУ-0223 (далее - модули) предназначены для измерений и преобразований входных сигналов от первичных преобразователей в виде силы постоянного тока, напряжения постоянного тока и частоты в значение измеряемой физической величины, а также измерений температуры при помощи термопреобразователей сопротивления.
Принцип действия модулей основан на измерении электрических сигналов, поступающих через измерительные каналы от датчиков, преобразовании их в цифровой код, обработке результатов по заданному алгоритму.
Состав модуля МКУ-0223:
- блок контроля и управления (БКУ) - предназначен для приема измерений и обработки сигналов от первичных датчиков системы магнитного подвеса;
- блок формирователей тока (БФТ) - предназначен для формирования токов в обмотках активных магнитных подшипниках по заданному алгоритму обработки сигналов БКУ.
БКУ выпускается в двух модификациях:
- с платой формирования контрольных аналоговых сигналов для подключения датчиков импульсного типа - МКУ-0223.БКУ.И;
- с платой формирования контрольных аналоговых сигналов для подключения датчиков резольверного типа - МКУ-0223.БКУ.Р.
Конструктивно блоки выполнены в стальных или алюминиевых корпусах, обеспечивающих:
- одностороннее фронтальное подключение внешних кабельных линий;
- обслуживание электронных плат и отдельных компонентов без демонтажа блоков от мест установки.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на наклейку и на фронтальную плоскость блока контроля и управления, на боковую плоскость блока формирователей тока, что обеспечивает идентификацию каждого экземпляра МКУ в течение всего срока эксплуатации. Место нанесения заводского номера представлено на рисунке 1.
Конструкцией модулей пломбирование не предусмотрено.
Нанесение знака о поверки на МКУ-0223 не предусмотрено.

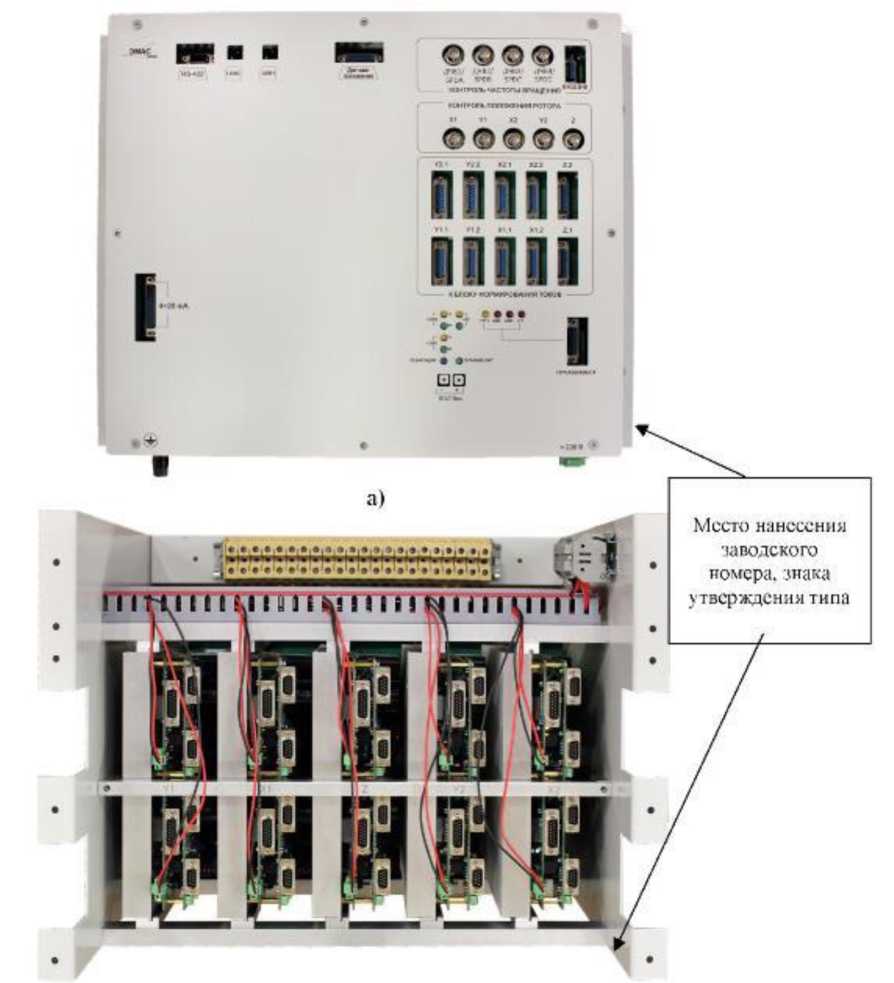

Общий вид блока контроля и управления с указанием места знака утверждения типа представлен на рисунке 1.
б)
а - БКУ б - БФТ

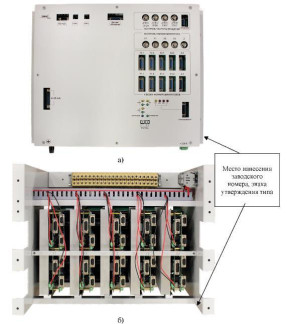

Рисунок 1 - Модуль контроля и управления МКУ-0223
Место нанесения заводского номера
Зав.№ 2/001
Сделано е Рог: ни
ХЬй 2024 г.
ЭМАС МКУ-0223
Рисунок 2 - Место нанесения заводского номера
Программное обеспечение (далее - ПО) модулей является встроенным и метрологически значимым. Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений реализована с помощью авторизации пользователя, паролей и ведения журнала событий.
Идентификационные данные ПО и приведены в таблице 1.
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «высокий».
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | SMP.Model-v03; |
| Номер версии (идентификационный номер ПО), не ниже | 03 |
| Цифровой идентификатор ПО | 1e71e457 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Метрологическая характеристика | Значение |
| Измерительные каналы линейных перемещений ротора | |
| Диапазон измерений напряжения постоянного тока, В | от 0,0 до 3,3 |
| Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений напряжения постоянного тока, % | ±5 |
| Количество каналов, шт. | 6 |
| Измерительные каналы тока рабочих обмоток | |
| Диапазон измерений силы постоянного тока, А | от 0 до 20 |
Продолжение таблицы 2
| Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений силы постоянного тока, % | ±7,5 |
| Количество каналов, шт. | 10 |
| Измерительные каналы температуры рабочих обмоток | |
| Диапазон измерений силы постоянного тока от первичных преобразователей температуры, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений силы постоянного тока от первичных преобразователей температуры, % | ±2,5 |
| Количество каналов, шт. | 10 |
| Измерительные каналы температуры блока контроля и управления | |
| Диапазон измерений электрического сопротивления постоянного тока от первичных преобразователей температуры, Ом | от 40 до 3000 (от 0 до +125 °С) |
| Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений температуры при помощи термопреобразователей сопротивления, % | ±10 |
| Количество каналов, шт. | 5 |
| Измерительные каналы частоты вращения | |
| Диапазон измерений частоты, Гц | от 2 до 833 |
| Пределы допускаемой абсолютной погрешности измерений частоты, Гц | ±2 |
| Количество каналов, шт. | 4 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания БКУ: — от источника постоянного тока, В — от источника переменного тока, В Напряжение питания БФТ: — сигнальных цепей от источника постоянного тока, В — силовых цепей от источника постоянного тока, В | от 100 до 300 от 120 до 240 24В от 100 до 300 |
| Максимально допустимая потребляемая мощность, Вт | 5000 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: - для МКУ-0223.БКУ - для МКУ-0223.БФТ | 495х381х60 495х410х370 |
| Масса, кг, не более - для модулей модификации МКУ-0223.БКУ - для модулей модификации МКУ-0223.БФТ | 9,0 25,0 |
| Рабочие условия измерений: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа | от +10 до +40 от 10 до 90 от 84,0 до 106,0 |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет | 15 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус модуля в соответствии с рисунком 1.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество , шт./экз. |
| Модуль контроля и управления | МКУ-0223 | 1 |
| Паспорт | ПФТР.421413.002.МКУ-0223 .ПС | 1 |
| Руководство по эксплуатации | ПФТР.421413.002.МКУ-0223.РЭ | 1 |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ПФТР.421413.002 ТУ «Модули контроля и управления МКУ-0223. Технические условия».
