| Номер в госреестре | 93698-24 |
| Наименование СИ | Датчики тока |
| Обозначение типа СИ | OSA3080-DL |
| Изготовитель | Wuhan LandPower Co.,Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 02.11.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики тока OSA3080-DL (далее по тексту - датчики) предназначены для масштабного преобразования силы электрического тока в силу электрического тока, пригодного для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия датчиков основан на эффекте Холла. При этом магнитное поле, создаваемое входным первичным током, компенсируется таким же полем, создаваемым током во вторичной обмотке. Вторичный (компенсирующий) ток генерируется с помощью элемента Холла и электроники датчиков, и является пропорциональной копией входного сигнала.
Датчики используются для преобразований силы постоянного и переменного тока и тока в пропорциональный выходной ток той же формы с гальванической развязкой между первичной и вторичной цепями.
Конструктивно датчики выполнены в пластмассовом корпусе.
Серийный номер, состоящий из арабских цифр, наносится на наклейку типографическим способом, которая размещается на боковой стороне датчиков. Способ нанесения серийного номера приведен на рисунке 1. Нанесение знака поверки на датчики не предусмотрено.

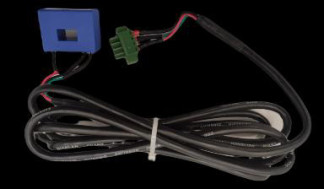

Общий вид датчиков с указанием места нанесения серийного номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение силы переменного тока с частотой (50±5) Гц (1н), А | 25 |
| Диапазон преобразований первичного значения силы переменного тока с частотой (50±5) Гц, А | от 0 до 25 |
| Значение коэффициента масштабного преобразования силы переменного тока с частотой (50±5) Гц | 1000 |
| Пределы допускаемой основной приведенной (к верхнему значению диапазона) погрешности преобразования силы переменного тока с частотой (50±5) Гц, % | ±1,25 |
| Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона) погрешности преобразования силы переменного тока с частотой (50±5) Гц, % | ±1 |
| Номинальное значение силы постоянного тока (1н), А | 55 |
| Диапазон преобразований первичного значения силы постоянного тока, А | от 0 до 25 |
| Значение коэффициента масштабного преобразования силы постоянного тока | 1000 |
| Пределы допускаемой основной приведенной (к верхнему значению диапазона) погрешности преобразования силы постоянного тока, % | ±1,25 |
| Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона) погрешности преобразования силы постоянного тока, % | ±1 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Примечание: Значение сопротивления вторичной нагрузки указано отдельно в паспорте. | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания постоянного тока, В | от 12 до 15 |
| Потребляемая мощность, Вт, не более | 0,6 |
| Рабочие условия эксплуатации - температура окружающей среды, °С | от -25 до +45 |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более | 37x28x15 |
| Масса, г, не более | 24 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 120000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Датчики тока | OSA3080-DL | 1* |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1* |
| *- Количество зависит от поставки | ||
приведены в разделе 3 «Использование по назначению» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Датчики тока OSA3080-DL. Стандарт предприятия.
