| Номер в госреестре | 93730-24 |
| Наименование СИ | Глубиномеры микрометрические Micron |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | SHANGHAI UNI-STAR TOOLS COMPANY, КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 15.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Глубиномеры микрометрические Micron (далее по тексту - глубиномеры) предназначены для измерений глубины пазов, отверстий и высоты уступов до 300 мм.
Глубиномеры изготавливаются следующих модификаций:
- ГМ - с отсчетом по шкалам стебля и барабана;
- ГМЦ - с цифровым отсчетным устройством.
Глубиномеры изготавливаются в исполнениях Кл1, Кл2 и Кл3, отличающихся между собой допускаемыми значениями отклонения от плоскостности измерительной поверхности основания и погрешностью измерений.
Принцип действия глубиномеров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника до соприкосновения с измеряемой поверхностью.
Глубиномер состоит из основания с измерительной поверхностью прямоугольной формы, в которое запрессована микрометрическая головка. На микрометрической головке глубиномера имеется устройство, обеспечивающее постоянство измерительного усилия в заданных пределах (фрикцион, трещотка). Для закрепления микрометрического винта имеется стопорное устройство. На стебель и барабан микрометрической головки глубиномеров модификации ГМ нанесены шкалы, с помощью которых производится отсчет показаний глубиномера. У глубиномеров модификации ГМЦ отсчет показаний производится с помощью цифрового отсчетного устройства, которое представляет собой жидкокристаллический экран с кнопочным управлением. В полость микрометрического винта устанавливаются сменные измерительные стержни со сферической измерительной поверхностью, которые обеспечивают требуемый диапазон измерений.
В диапазоне от 0 до 25 мм измерение осуществляется прямым методом по отсчетному устройству, в диапазоне от 25 до 300 мм - с применением сменных измерительных стержней (входят в комплект глубиномера), при этом установка глубиномера на нулевой отсчет производится по концевым мерам длины.
Сведения об исполнении глубиномеров указываются в паспорте и заполняются от руки.
Цвет и форма корпуса цифрового отсчетного устройства, расположение кнопок управления цифровым отсчетным устройством могут отличаться от указанных на рисунке 2, что не влияет на метрологические характеристики глубиномеров.
К данному типу средств измерений относятся глубиномеры торговой марки «Micron».
Товарный знак Mioroii наносится на паспорт глубиномеров типографским методом, на основание глубиномера краской или методом лазерной гравировки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на барабан микрометрической головки или на заднюю поверхность цифрового отсчетного устройства методом лазерной маркировки, краской или травлением в местах, указанных на рисунках 1 - 2.
Диапазон измерений и цена деления (шаг дискретности цифрового отсчетного устройства) наносятся на лицевую сторону основания глубиномера.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид глубиномеров указан на рисунках 1 - 2.
Пломбирование глубиномеров от несанкционированного доступа не предусмотрено.

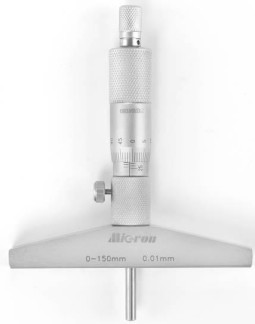

Рисунок 1 - Общий вид глубиномеров модификации ГМ и место нанесения заводского номера
Место нанесения заводского номера
Рисунок 2 - Общий вид глубиномеров модификации ГМЦ и место нанесения заводского номера
Таблица 1 - Метрологические характеристики глубиномеров
| Модификация | Диапазон измерений, мм | Цена деления / шаг дискретности, мм | Измерительное усилие, Н | Колебание измерительного усилия, Н, не более | Отклонение от плоскостности измерительной поверхности основания, мкм, не более | ||
| Исп. Кл1 | Исп. Кл2 | Исп. Кл3 | |||||
| ГМ | от 0 до 25 | 0,010 | от 3 до 7 | 2 | 0,9 | 1,8 | 5,1 |
| от 0 до 50 | |||||||
| от 0 до 75 | |||||||
| от 0 до 100 | |||||||
| от 0 до 150 | |||||||
| от 0 до 200 | - | ||||||
| от 0 до 300 | - | ||||||
| ГМЦ | от 0 до 25 | 0,001 | от 3 до 7 | 2 | 0,9 | 1,8 | 5,1 |
| от 0 до 50 | |||||||
| от 0 до 75 | |||||||
| от 0 до 100 | |||||||
| от 0 до 150 | |||||||
| от 0 до 200 | - | ||||||
| от 0 до 300 | - | ||||||
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений глубиномеров
| Измеряемая глубина, мм | Предел допускаемой абсолютной погрешности измерений, мкм | ||
| Исп. Кл1 | Исп. Кл2 | Исп. Кл3 | |
| от 0 до 25 включ. | ±2 | ±4 | ±6 |
| св. 25 до 50 включ. | ±3 | ||
| св. 50 до 100 включ. | ±5 | ±7 | |
| св. 100 до 150 включ | ±4 | ±6 | ±8 |
| св. 150 до 200 включ | - | ±8 | ±10 |
| св. 200 до 250 включ | - | ±9 | ±11 |
| св. 250 до 300 | - | ±10 | ±15 |
Таблица 3 - Габаритные размеры и масса
| Модификация | Диапазон измерений, мм | Длина, мм, не более | Ширина, мм, не более | Высота, мм, не более | Масса, кг, не более |
| ГМ | от 0 до 25 | 102 | 20 | 110 | 0,30 |
| от 0 до 50 | 102 | 20 | 110 | 0,30 | |
| от 0 до 75 | 102 | 20 | 110 | 0,30 | |
| от 0 до 100 | 102 | 20 | 110 | 0,30 | |
| от 0 до 150 | 102 | 20 | 110 | 0,30 | |
| от 0 до 200 | 102 | 20 | 110 | 0,30 | |
| от 0 до 300 | 102 | 20 | 110 | 0,30 |
Продолжение таблицы 3
| Модификация | Диапазон измерений, мм | Длина, мм, не более | Ширина, мм, не более | Высота, мм, не более | Масса, кг, не более |
| ГМЦ | от 0 до 25 | 102 | 30 | 140 | 0,35 |
| от 0 до 50 | 102 | 30 | 140 | 0,35 | |
| от 0 до 75 | 102 | 30 | 140 | 0,35 | |
| ГМЦ | от 0 до 100 | 102 | 30 | 140 | 0,35 |
| от 0 до 150 | 102 | 30 | 140 | 0,35 | |
| от 0 до 200 | 102 | 30 | 140 | 0,35 | |
| от 0 до 300 | 102 | 30 | 140 | 0,35 |
Таблица 4 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 6 |
| Средняя наработка на отказ глубиномеров модификации, условных измерений1): - ГМ -ГМЦ | 50000 100000 |
| 1) - Под условным измерением понимают перемещение микрометрического винта до контакта измерительных поверхностей с объектом измерения. | |
наносится типографским способом на титульный лист паспорта.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Глубиномер микрометрический Micron | - | 1 шт. |
| Сменные измерительные стержни | - | 1 компл. |
| Источник питания1) | - | 1 шт. |
| Ключ2) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
| 1) - только для глубиномеров модификации ГМЦ; 2) - только для глубиномеров модификации ГМ. | ||
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта глубиномеров.
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия SHANGHAI UNI-STAR TOOLS COMPANY «Глубиномеры микрометрические Micron».
