Государственный реестр средств измерений

Спектрофотометры UH5700, 93733-24

Спектрофотометры UH5700 (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания (СКНП) исследуемых образцов (твердых и жидких) в ультрафиолетовом, видимом и инфракрасном участках спектра.
Карточка СИ
Номер в госреестре 93733-24
Наименование СИ Спектрофотометры
Обозначение типа СИ UH5700
Изготовитель Hitachi High-Tech Science Corporation, Япония
Год регистрации 2024
Срок свидетельства 15.11.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Спектрофотометры UH5700 (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания (СКНП) исследуемых образцов (твердых и жидких) в ультрафиолетовом, видимом и инфракрасном участках спектра.

Описание

Конструктивно спектрофотометры представляют собой настольные приборы, состоящие из оптико-механической системы и электронного блока управления, размещенных в едином корпусе. Результаты измерений выводятся на персональный компьютер.

Принцип работы спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, падающего на исследуемый объект.

Свет от источника проходит через монохроматор, который выделяет свет с определенной длиной волны. Затем этот свет проходит через кювету с образцом. В зависимости от свойств образца часть света поглощается, а остальная часть проходит через образец. Детектор измеряет интенсивность прошедшего света, и на основании этих данных рассчитывается степень поглощения света образцом. Возможный диапазон устанавливаемых длин волн от 190 до 3300 нм.

Спектрофотометры применяются при нормальных условиях.

Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер в виде цифрового обозначения, состоящий из арабских цифр, наносится типографским способом на индивидуальную этикетку, расположенную на левой боковой части корпуса спектрофотометров в месте, указанном на рисунке 2.

Общий вид спектрофотометров представлен на рисунках 1-2.

Рисунок 1 - Общий вид спектрофотометров UH5700

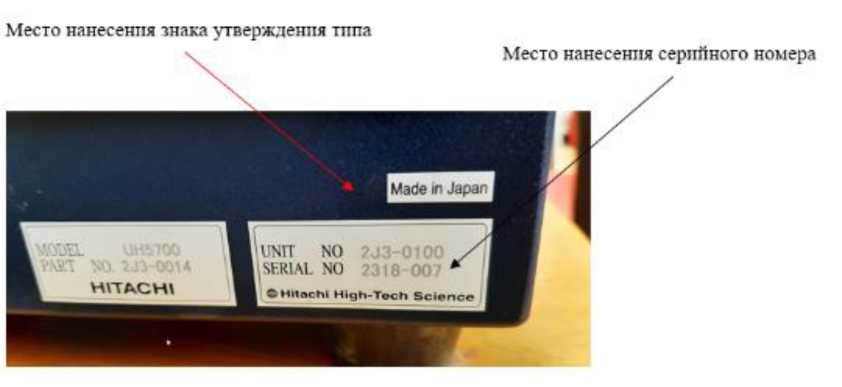

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа

Пломбирование спектрофотометров не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) спектрофотометров является внешним, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений.

Влияние ПО учтено при нормировании метрологических характеристик спектрофотометров.

Уровень защиты программного обеспечения у всех спектрофотометров «высокий» в соответствии с Рекомендацией Р 50.2.077-2014. Идентификационные данные программного обеспечения спектрофотометров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения спектрофотометров

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

UV Solution Plus

Номер версии (идентификационный номер) ПО, не ниже

5.9.X.X1)

Цифровой идентификатор ПО

недоступно пользователю

1) 5.9 - метрологически значимая часть, Х.Х - метрологически незначимая часть

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений СКНП, %

от 1 до 99

Диапазон установки длин волн, нм

от 200 до 2500

Пределы допускаемой абсолютной погрешности измерений СКНП, %

±1

Пределы допускаемой абсолютной погрешности установки длин волн, нм

±1

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Уровень рассеянного света на длине волны 340 нм (по NaNO2), %,

0,004

не более

Габаритные размеры, мм, не более:

- высота

294

- длина

630

- ширина

695

Масса, кг, не более

46

Параметры электрического питания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50

Потребляемая мощность, В-А, не более

150

Знак утверждения типа

наносится в виде наклейки на левую боковую часть корпуса спектрофотометра и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Спектрофотометр

UH5700

1 шт.

Адаптер питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в разделе 2.4  («Принцип работы») Руководства по эксплуатации

«Спектрофотометры UH5700».

Нормативные документы

Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;

Стандарт предприятия «Спектрофотометр UH5700».

Зарегистрировано поверок 3
Поверителей 2
Актуальность данных 06.12.2024
