| Номер в госреестре | 93753-24 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | Thermocouple |
| Изготовитель | Thermal Instrument India Pvt. Ltd., Индия |
| Год регистрации | 2024 |
| Срок свидетельства | 15.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические Thermocouple (далее - термопреобразователи) предназначены для измерений температуры жидких, паро- и газообразных сред.
Конструктивно термопреобразователи выполнены из термопарного кабеля в защитной металлической оболочке. По заказу термопреобразователи комплектуются защитной головкой из алюминиевого сплава. Защитная головка представлена на рисунке 1. Термопарный кабель выполнен на основе термопары с минеральной изоляцией термоэлектродов, имеющей номинальную статическую характеристику (НСХ) преобразования типа «К», «L»
по ГОСТ Р 8.585-2001 (МЭК 60584-2013).
Принцип действия термопреобразователей основан на преобразовании температуры в термоэлектродвижущую силу (далее по тексту- ТЭДС), возникающую из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

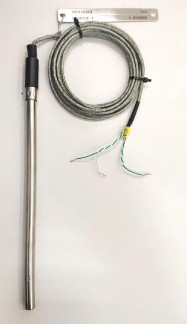

Общий вид термопреобразователя представлен на рисунке 2.
Заводские номера, идентифицирующие каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских букв и цифр, наносится методом лазерной печати на информационную табличку (этикетку) в виде цифрового обозначения. Место нанесения заводского номера представлено на рисунке 3.
Отсутствует возможность нанесения знака поверки на термопреобразователи.
Рисунок 2 - Общий вид термопреобразователя
/-------------------
Место нанесения заводского номера
Year of manufacture : 2024
Certificate No.: ECM 20 ATE « 2 G Ex ia ПС T1 ,T6C
УМАТПЫ INSTRUMENT INDIA PVT. LTD.
250 A/B*Mangaon, 416519, Maharashtra, INDIA
W.O.No.: DST12572 Tag No :TE-1C5/1
Model No.: THERMOCOUPLE
Рисунок 3 - Место нанесения заводского номера
Пломбирование термопреобразователей не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Условной обозначение номинальной статической характеристики (НСХ) | K, L |
| Диапазон измерений температуры, °С | от -200 до 900 |
| Класс допуска по ГОСТ Р 8.585-2001 (МЭК 60584-1(2013) | 2, 3 |
| Пределы допускаемых отклонений ТЭДС от НСХ по ГОСТ Р 8.585-2001, °С: - К, класс допуска 2 - от -40 °С до +333 °С включ. - св. +333 °С до +900 °С - L, класс допуска 2 - от -40 °С до +360 °С включ. - св. +360 °С до +800 °С - К, класс допуска 3 - от -200 °С до -167 °С включ. - св. -167 °С до +40 °С включ - L, класс допуска 3 - от -200 °С до -100 °С включ. - св. -100 °С до +100 °С включ | ±2,5 ±0,0075 t ±2,5 ±0,7+0,005 t ±0,015 | t | ±2,5 ±1,5+0,01 | t | ±2,5 |
| Примечание: где |t| - измеренная температура, °С | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции, при температуре (25±10) °С и относительной влажности от 30 % до 80 %, МОм, не менее | 100 |
| Габаритные размеры, мм, не более: диаметр монтажной части длина погружаемой части длина кабеля | 20 50000 10000 |
| Масса, кг, не более | 15 |
| Маркировка взрывозащиты | 1Ex iaIIC T1...T6 Gb X |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, гПа | от -40 до +60 80 от 960 до 1040 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 20 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователи термоэлектрические Thermocouple | - | 1 ед. |
| Руководство по эксплуатации | - | 1 экз. |
| Защитная головка1) | - | 1 ед. |
| Примечание: 1) - в зависимости от заказа | ||
представлены в разделе № 6 «Принцип работы» документа РЭ «Руководства по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ТР ТС 012/2011 «О безопасности оборудования во взрывоопасных средах»;
Стандарт предприятия Thermal Instrument India Pvt. Ltd.
