| Номер в госреестре | 93757-24 |
| Наименование СИ | Блоки питания импульсные |
| Обозначение типа СИ | MAISHENG MP |
| Изготовитель | Dongguan Maihao Electronic Technology Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 15.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки питания импульсные MAISHENG MP (далее по тексту - блоки питания) предназначены для воспроизведений/измерений напряжения и силы постоянного тока.
Принцип действия блоков питания основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение посредством высокочастотного преобразователя. Полученные напряжение и сила постоянного тока измеряются и отображаются на дисплее. Управление и контроль режимов работы блоков питания осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью поворотных регуляторов, расположенных на лицевой панели блоков питания.
Блок питания представляет собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения.
На передней панели блоков питания расположены: кнопка включения питания, дисплей для отображения значений напряжения и тока на выходе, вращающиеся регуляторы для установки выходных параметров и выходные разъемы.
На задней панели источников расположены: разъем сети питания, интерфейсы дистанционного управления LAN, RS232, клеммы заземления.
К данному типу средства измерений относятся блоки питания следующих модификаций: MAISHENG MP25010D, MAISHENG MP6010D, MAISHENG MP1005D, MAISHENG MP1505D. Модификации отличаются диапазонами воспроизведений / измерений напряжения и силы постоянного тока, максимальным значением выходной электрической мощности, габаритными размерами и массой.
Все модификации выпускаются в корпусах с одинаковыми передней и задней панелями и в одинаковой цветовой гамме.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид средства измерений представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель блоков питания в месте, указанном на рисунке 2.
Пломбирование мест настройки (регулировки) не предусмотрено.

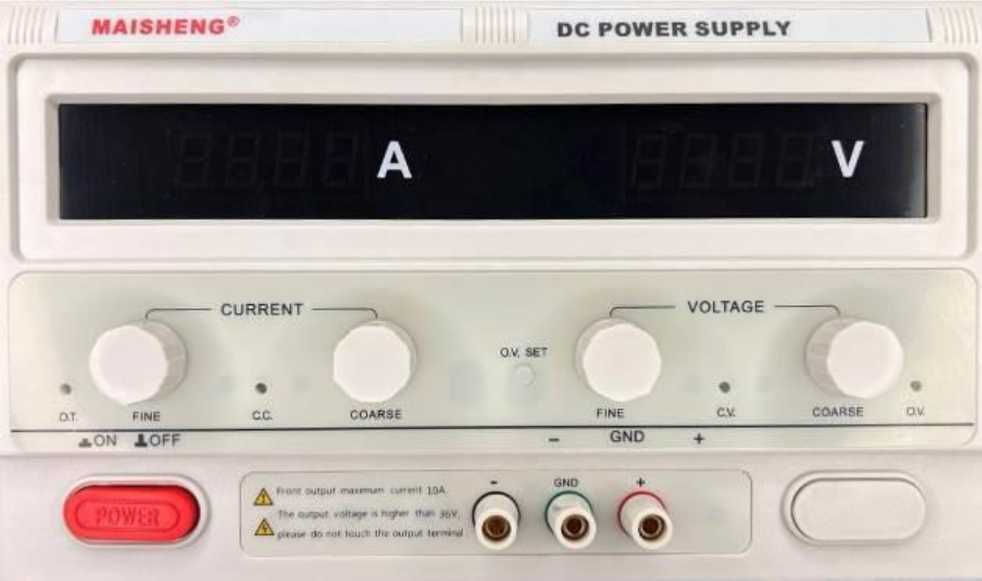

Рисунок 1 - Общий вид блоков питания импульсных MAISHENG MP

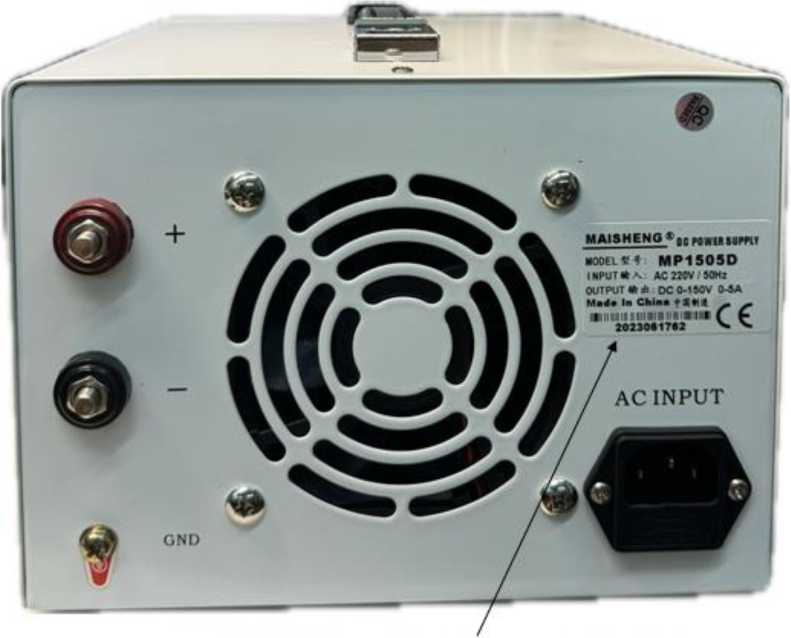

Место нанесения заводского номера н знака утверждения типа
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Модификация | Значение |
| Диапазон воспроизведений/измерений напряжения постоянного тока, В | MAISHENG MP25010D | 250 |
| MAISHENG MP6010D | 60 | |
| MAISHENG MP1005D | 100 | |
| MAISHENG MP1505D | 150 | |
| Пределы допускаемой относительной погрешности воспроизведений/измерений напряжения постоянного тока, % | MAISHENG MP25010D | ±1 |
| MAISHENG MP6010D | ||
| MAISHENG MP1005D | ||
| MAISHENG MP1505D | ||
| Нестабильность выходного напряжения при изменении силы тока на нагрузке, %, не более | MAISHENG MP25010D | 0,5 |
| MAISHENG MP6010D | ||
| MAISHENG MP1005D | ||
| MAISHENG MP1505D | ||
| Уровень пульсаций выходного напряжения, %, не более | MAISHENG MP25010D | 0,5 |
| MAISHENG MP6010D | ||
| MAISHENG MP1005D | ||
| MAISHENG MP1505D | ||
| Диапазон воспроизведений/измерений силы постоянного тока, А | MAISHENG MP25010D | 10 |
| MAISHENG MP6010D | ||
| MAISHENG MP1005D | 5 | |
| MAISHENG MP1505D | ||
| Пределы допускаемой относительной погрешности воспроизведений/измерений силы постоянного тока, % | MAISHENG MP25010D | ±1 |
| MAISHENG MP6010D | ||
| MAISHENG MP1005D | ||
| MAISHENG MP1505D | ||
| Максимальное значение выходной электрической мощности, Вт | MAISHENG MP25010D | 2500 |
| MAISHENG MP6010D | 600 | |
| MAISHENG MP1005D | 500 | |
| MAISHENG MP1505D | 750 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | 220 |
| - частота переменного тока, Гц | 50 |
| Габаритные размеры (ширинахвысотахглубина), мм - MAISHENG MP25010D | 380x260x160 |
| - MAISHENG MP6010D | 285x200x150 |
| - MAISHENG MP1005D | 285x200x150 |
| - MAISHENG MP1505D | 285x200x150 |
| Масса, в зависимости от модификации, кг, не более - MAISHENG MP25010D | 6,20 |
| - MAISHENG MP6010D | 3,25 |
| - MAISHENG MP1005D | 3,20 |
| - MAISHENG MP1505D | 3,35 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность воздуха, % | от 5 до 90 |
| Средняя наработка на отказ, не менее, ч | 25000 |
наносится типографским способом на шильдик, наклеиваемый на заднюю панель блоков питания, и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность характеристики импульсных блоков питания MAISHENG MP
| Наименование | Обозначение | Количество, шт./экз. |
| Блоки питания импульсные | Модификация MAISHENG MP25010D, или MAISHENG MP6010D, или MAISHENG MP1005D, или MAISHENG MP1505D | 1 |
| Сетевой кабель питания | _ | 1 |
| Руководство по эксплуатации | _ | 1 |
приведены в разделе 4 «Указания к использованию» документа «Блоки питания импульсные MAISHENG MP. Руководство по эксплуатации».
Приказ Росстандарта от 28 июля 2023 г. №1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. №2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Блоки питания импульсные MAISHENG MP. Стандарт предприятия.
